مشکلات رایج در تعمیر و نگهداری و تست تستر مقاومت حلقه

تستر مقاومت حلقه یک ابزار ضروری برای ارزیابی وضعیت الکتریکی اتصالات با مقاومت کم در تجهیزات قدرت است. معمولاً برای اندازه گیری مقاومت تماس کلیدهای کنترل، قطع کننده های مدار، اتصالات شینه، هادی کابل، کنتاکت های جوشکاری و سایر حلقه های رسانا استفاده می شود.

نتایج قابل اطمینان تست نه تنها به عملکرد دستگاه بلکه به سیم کشی صحیح، نقاط تست تمیز، ذخیره سازی مناسب و تفسیر دقیق قرائت های غیرعادی بستگی دارد. در میدان، یک اندازه گیری غیر معمول همیشه نشان دهنده معیوب بودن قطع کننده مدار یا تستر شکست خورده نیست. ولتاژ باز، تماس ضعیف با گیره و تداخل الکترومغناطیسی می تواند علائم مشابهی ایجاد کند.

این راهنما الزامات اصلی تعمیر و نگهداری و سه مشکل رایج آزمایشی را که هنگام استفاده از تستر مقاومت حلقه با آن مواجه می شود، توضیح می دهد.

تستر مقاومت حلقه چیست؟

یک تستر مقاومت حلقه که به عنوان میکرو اهم متر یا تستر مقاومت تماسی نیز شناخته می شود، یک جریان تست پایدار را به مدار مورد آزمایش اعمال می کند و افت ولتاژ حاصل را اندازه می گیرد. سپس مقاومت طبق قانون اهم محاسبه می شود.

این ابزار برای کاربردهایی مانند:

1، تست مقاومت تماس قطع کننده مدار

2، اندازه گیری مقاومت حلقه سوئیچ را کنترل کنید

3، تست باسبار و کانکتور

4- اندازه گیری مقاومت هادی کابل

5، تست مقاومت در برابر تماس با جوش

6، بازرسی تماس سوئیچ ولتاژ بالا

تست مقاومت کم معمولاً از اتصالات جریان و ولتاژ جداگانه استفاده می کند. این روش چهار سیمه تاثیر مقاومت سرب تست را کاهش می دهد و دقت اندازه گیری را بهبود می بخشد.راهنمای اندازه گیری مقاومت کم Megger

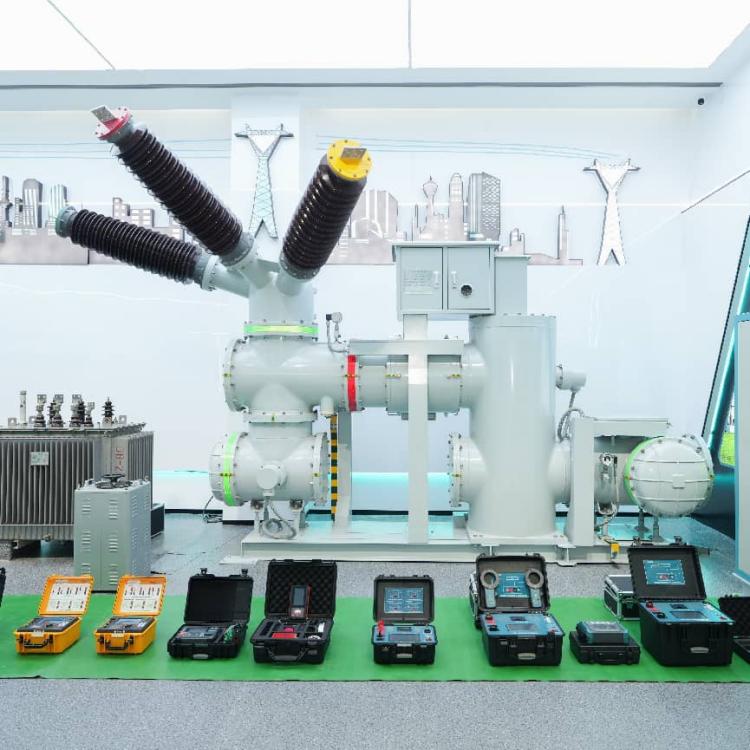

Weshine Electric Manufacturing Co., Ltd. یک کارخانه حرفه ای با تکنولوژی بالا است که متخصص در تحقیق و توسعه، تولید و کالیبراسیون ابزارهای تست مقاومت حلقه با جریان بالا است. با کارگاه‌های تولید استاندارد، آزمایشگاه‌های مستقل و سیستم‌های مدیریت کیفیت کامل ISO، تمام تسترهای Weshine کاملاً مطابق با استانداردهای صنعت IEC و DL/T ساخته می‌شوند. این کارخانه تست عملکرد و کالیبراسیون کامل فرآیند را قبل از تحویل اجرا می‌کند، از خروجی جریان پایدار، عملکرد ضد تداخل قوی و تکرارپذیری اندازه‌گیری بالا برای محیط‌های پیچیده تست قدرت در محل اطمینان می‌دهد.

تستر مقاومت حلقه هوشمند GDHL-200A/100A به طور مستقل توسط کارخانه Weshine توسعه و تولید انبوه شده است. بهینه‌سازی شده برای سناریوهای اندازه‌گیری میدان با جریان بالا و مقاومت کم، دارای خروجی جریان ثابت پایدار، دقت تست فوق‌العاده بالا و سازگاری محیطی قوی است که به طور کامل نیازهای بازرسی معمول و تعمیر و نگهداری پیشگیرانه را برای تابلو برق ولتاژ بالا برآورده می‌کند. جریان آزمایش خاص، دقت و الزامات انطباق باید همیشه در برابر مستندات محصول و استانداردهای محلی قابل اجرا تأیید شود.

برای قطع کننده های مدار ولتاژ بالا، آزمایش مقاومت تماس نیز باید مطابق با استاندارد تجهیزات مربوطه و الزامات تعمیر و نگهداری سازنده انجام شود. IEC 62271-100 برای قطع کننده های مدار AC مورد استفاده در سیستم های ولتاژ بالا بالای 1000 ولت کاربرد دارد.IEC 62271-100

الزامات نگهداری استاندارد

ذخیره سازی صحیح تأثیر مستقیمی بر طول عمر و پایداری اندازه گیری تستر مقاومت حلقه دارد. به عنوان یک سازنده حرفه ای ابزار تست قدرت، مشخصات رسمی تعمیر و نگهداری کارخانه Weshine بر ذخیره سازی و نگهداری استاندارد روزانه تأکید دارد تا از تغییر عملکرد و افزایش عمر دستگاه جلوگیری شود.

ابزار را در محیطی مناسب نگهداری کنید

تستر باید در مکانی تمیز، خشک و دارای تهویه مناسب نگهداری شود. محل ذخیره سازی باید عاری از موارد زیر باشد:

1-رطوبت بیش از حد

2- گرد و غبار رسانا

3- مه روغنی

4- نمک پاشی

5- گازهای خورنده

6- نور مستقیم خورشید

7- تغییرات شدید دما

رطوبت و آلاینده های خورنده ممکن است به پایانه ها، بردهای مدار داخلی، سوئیچ ها و اجزای عایق آسیب برساند. گرد و غبار همچنین می تواند بر مسیرهای خنک کننده تأثیر بگذارد و قابلیت اطمینان اتصالات الکتریکی را کاهش دهد.

ابزار را در حالت عمودی نگه دارید

تستر را به طور تصادفی در جعبه چوبی قرار ندهید یا اجسام سنگین را روی آن قرار ندهید. پانل جلویی باید هنگام ذخیره سازی و حمل و نقل تا حد امکان رو به بالا باشد.

این به محافظت کمک می کند:

1- دکمه های نمایش و کنترل

2- پایانه های خروجی

3، ترانسفورماتور داخلی و مجموعه مدار

4- ساختار خنک کننده

5- محفظه محافظ

ابزار باید در حین حمل و نقل محکم شود تا از ضربه، لرزش یا آسیب کابل جلوگیری شود.

از مواد مقاوم در برابر رطوبت استفاده کنید

هنگامی که تستر در یک محیط مرطوب نگهداری می شود، یک ماده ضد رطوبت مناسب زیر آن قرار دهید. اجازه ندهید قسمت پایین محفظه در تماس مستقیم با کف یا سطح مرطوب باقی بماند.

قبل از آزمایش بعدی، دستگاه را از نظر چگالش بررسی کنید. در صورت وجود رطوبت، قبل از اتصال آن به منبع تغذیه یا جسم آزمایش، اجازه دهید تستر کاملا خشک شود.

سه مشکل رایج تست در این زمینه

1. سیم کشی ولتاژ باز همراه با تداخل الکترومغناطیسی قوی

سرب ولتاژ باز یا اتصال ولتاژ شل یکی از شایع ترین دلایل قرائت غیرعادی است.

علائم معمولی

بسته به شرایط سایت، قرائت مقاومت ممکن است نشان دهد:

1- یک مقدار بیش از حد یا بی نهایت

2- یک مقدار بسیار ناپایدار

3، مقداری که با جابجایی لیدهای تست تغییر می کند

4- نتیجه ای که طبیعی به نظر می رسد اما قابل تکرار نیست

هنگامی که یک کابل ولتاژ قطع می شود، مدار نمونه برداری ولتاژ ممکن است سیگنال صحیح را دریافت نکند. در همان زمان، یک شینه پرانرژی نزدیک می‌تواند کوپلینگ خازنی ایجاد کند و یک ولتاژ حالت دیفرانسیل ناخواسته را در مدار اندازه‌گیری باز القا کند.

عواقب احتمالی

تداخل شدید ممکن است باعث شود تستر یک مقدار بیش از حد را نمایش دهد. یک اپراتور بی تجربه ممکن است به اشتباه به این نتیجه برسد که قطع کننده مدار دارای یک مشکل جدی مقاومت در برابر تماس است و تعمیرات غیر ضروری قطعی را ترتیب می دهد.

تداخل خفیف تر ممکن است مقداری در محدوده مورد انتظار ایجاد کند. تشخیص این مشکل دشوارتر است زیرا نتیجه ممکن است معتبر به نظر برسد حتی اگر اتصال ولتاژ معیوب باشد.

سپس ممکن است اندازه گیری به اشتباه به موارد زیر نسبت داده شود:

1، تماس ضعیف قطع کننده مدار

2- یک گیره تست آسیب دیده

3- خطای تستر داخلی

4- منبع تغذیه ناپایدار

بازرسی توصیه شده

قبل از تعویض تستر یا خارج کردن کلید مدار از سرویس، بررسی کنید:

1، آیا هر دو سیم ولتاژ متصل هستند یا خیر.

2، آیا گیره های ولتاژ محکم وصل شده اند یا خیر.

3، آیا پایانه های ولتاژ تمیز هستند یا خیر.

4، آیا سیم های جریان و ولتاژ به درستی مطابقت دارند یا خیر.

5، آیا قرائت پس از وصل مجدد مدار ولتاژ ثابت می ماند یا خیر.

6، آیا هادی های پر انرژی مجاور تداخل ایجاد می کنند.

اندازه گیری مقاومت چهار سیم تنها زمانی قابل اعتماد است که مدار جریان و مدار نمونه برداری ولتاژ کامل باشد. تماس خوب در نقاط تست نیز ضروری است زیرا مقاومت پروب و اتصال می تواند بر اندازه گیری های مقاومت کم تأثیر بگذارد.راهنمای تستر کم مقاومت Megger

2. فیلم اکسید یا روغن در پایانه های مدار شکن

پایانه های قطع کننده مدار ممکن است پس از کارکرد طولانی مدت یک لایه اکسید، لایه روغن، تجمع گرد و غبار یا سایر آلودگی ها ایجاد کنند. این امر به ویژه هنگامی که تجهیزات در محیط مرطوب، آلوده یا گرد و غبار کار می کنند، رایج است.

چرا بر آزمون تأثیر می گذارد

گیره آزمایشی باید تماس فلزی محکمی با ترمینال برقرار کند. اگر یک لایه اکسید یا روغن گیره را از سطح رسانا جدا کند، مقاومت تماس اضافی به مدار تست وارد می شود.

این می تواند مسیر نمونه برداری ولتاژ را تحت تاثیر قرار دهد و نتایج نادرست یا ناپایدار ایجاد کند. مقدار نمایش داده شده ممکن است نشان دهنده مقاومت واقعی کنتاکت های اصلی قطع کننده مدار نباشد.

علائم احتمالی عبارتند از:

1- مقدار مقاومت بالاتر از حد انتظار

2- قرائتی که با فشار دادن یا جابجایی گیره تغییر می کند

3، تفاوت های قابل توجه بین فازها

4- تکرارپذیری ضعیف

5- کاهش ناگهانی پس از تمیز کردن ترمینال

اقدامات اصلاحی

قبل از آزمایش، سطح پایانه و فک های گیره را بررسی کنید. آلودگی شل را با استفاده از روش تمیز کردن تایید شده از بین ببرید و مطمئن شوید که ناحیه تماس خشک است.

گیره آزمایشی باید به یک سطح تمیز، محکم و از نظر مکانیکی پایدار متصل شود. صرفاً به این دلیل که ابزار آزمایش را شروع کرده است، به گیره شل یا نقطه آلوده اعتماد نکنید.

پس از وصل مجدد سرنخ ها، اندازه گیری را تکرار کنید. اگر مقدار ثابت و ثابت شود، نتیجه غیر طبیعی اولیه ممکن است ناشی از تماس ضعیف باشد تا نقص مدار قطع کننده.

از روش های سایشی که می تواند به پایانه های آبکاری شده آسیب برساند یا سطح تماس را تغییر دهد، استفاده نکنید، مگر اینکه سازنده تجهیزات این روش را تأیید کرده باشد.

3. سیم کشی ولتاژ را بدون تداخل شدید میدان الکتریکی باز کنید

یک سرب ولتاژ باز همیشه خوانش بیش از محدوده تولید نمی کند. اگر میدان الکتریکی خارجی قوی یا کوپلینگ خازنی در محل وجود نداشته باشد، تقویت کننده ممکن است تقریبا هیچ ورودی حالت دیفرانسیل دریافت نکند.

در این شرایط، ابزار ممکن است مقداری نزدیک به صفر نمایش دهد.

چرا این گمراه کننده است

یک اپراتور بی تجربه ممکن است قرائت نزدیک به صفر را به عنوان مدرکی تفسیر کند که:

1- تستر شکست خورده است

2- آمپلی فایر آسیب دیده است

3، جریان تست تولید نمی شود

4- ابزار نیاز به تعمیر یا تعویض دارد

سپس ممکن است آزمایش بدون نیاز متوقف شود. این می تواند باعث افزایش قطعی تجهیزات، تاخیر در تعمیر و نگهداری و افزایش حجم کار برای تیم میدانی شود.

چگونه مشکل را شناسایی کنیم

قبل از اینکه تستر معیوب اعلام شود، قرائت نزدیک به صفر یا غیر طبیعی باید بررسی شود.

موارد زیر را بررسی کنید:

1، اتصال خروجی فعلی را بررسی کنید.

2، تأیید کنید که هر دو سیم ولتاژ متصل هستند.

3- گیره ها و پایانه های ولتاژ را بررسی کنید.

4، بررسی کنید که آیا مدار تست کامل است یا خیر.

5، خواندن را با یک مرجع شناخته شده یا یک اتصال تکراری مقایسه کنید.

6، نشانگرهای خودآزمایی و هشدار دستگاه را مرور کنید.

7، وقتی مدار تست به درستی وصل شد، تأیید کنید که مقدار نمایش داده شده به طور معمول تغییر می کند.

اندازه گیری مقاومتی که به طور ناگهانی به صفر می رسد نباید بدون بررسی سیم کشی پذیرفته شود. نتیجه باید قابل تکرار و سازگار با وضعیت تجهیزات و داده های تاریخی باشد.

چگونه از قضاوت های نادرست خودداری کنیم

هنگامی که یک قرائت مقاومت حلقه غیرعادی ظاهر می شود، تکنسین های میدانی باید از سرزنش فوری قطع کننده مدار یا ابزار خودداری کنند. بازرسی سیستماتیک قابل اعتمادتر است.

از دنباله زیر استفاده کنید:

1، آزمایش را متوقف کنید و تأیید کنید که تجهیزات در وضعیت ایمن و بدون انرژی هستند.

2، سیم کشی جریان و ولتاژ را جداگانه بررسی کنید.

3، موقعیت گیره و تمیزی ترمینال را بررسی کنید.

4، به دنبال هادی های پرانرژی نزدیک و تداخل الکترومغناطیسی احتمالی باشید.

5- سیم ها را دوباره وصل کنید و اندازه گیری را تکرار کنید.

6، نتیجه را با سایر مراحل و رکوردهای قبلی مقایسه کنید.

7، آزمایشگر را با استفاده از یک مرجع یا روش تأیید مناسب بررسی کنید.

8، فقط پس از آن تعیین کنید که آیا تجهیزات یا تستر نیاز به نگهداری بیشتری دارد یا خیر.

9، مقدار مقاومت نمایش داده شده باید همیشه همراه با جریان آزمایش، کیفیت اتصال، شرایط محیطی، مقایسه فاز و تاریخچه تجهیزات در نظر گرفته شود.

نکات کلیدی برای تست مقاومت حلقه قابل اعتماد

مهمترین عوامل در آزمون میدانی عبارتند از:

1، تستر را تمیز، خشک و به درستی ذخیره کنید.

2، از یک اتصال کامل چهار سیمه استفاده کنید.

3، قبل از اعمال جریان تست، سرنخ های ولتاژ را به دقت بررسی کنید.

4، اطمینان حاصل کنید که گیره ها با سطوح فلزی تمیز تماس دارند.

5، از تداخل الکترومغناطیسی ناشی از باسبارهای برق دار مجاور آگاه باشید.

6. اندازه گیری های مشکوک را پس از اصلاح اتصال تکرار کنید.

7- هرگز عیب قطع کننده مدار را با یک بار خواندن غیرعادی تشخیص ندهید.

8، از کتابچه راهنمای تستر و استانداردهای صنعت برق قابل اجرا پیروی کنید.

سوالات متداول

تستر مقاومت حلقه چه چیزی را می تواند اندازه گیری کند؟

این می تواند مقاومت تماس قطع کننده مدار، مقاومت حلقه کلید کنترل، اتصالات شینه، مقاومت هادی کابل و مقاومت تماس جوشکاری را اندازه گیری کند.

چرا تستر مقدار مقاومت بی نهایت را نشان می دهد؟

یک مقدار نامتناهی یا بیش از حد ممکن است ناشی از یک سرب ولتاژ باز، تماس ضعیف گیره، یک مدار تست ناقص یا یک مدار باز واقعی باشد. سیم کشی باید قبل از عیب یابی تجهیزات بررسی شود.

چرا خواندن ناگهان صفر می شود؟

زمانی که مدار نمونه برداری ولتاژ باز است و تداخل الکترومغناطیسی خارجی کمی وجود دارد، قرائت نزدیک به صفر ممکن است رخ دهد. لزوماً به این معنی نیست که تستر معیوب است.

آیا یک فیلم اکسید می تواند بر تست مقاومت تماس تاثیر بگذارد؟

بله. اکسید، روغن و کثیفی می توانند مانع از برقراری تماس فلزی قابل اعتماد گیره های تست شوند و ممکن است مقاومت بیشتری را به مدار اندازه گیری وارد کنند.

تستر مقاومت حلقه چگونه باید ذخیره شود؟

آن را در مکانی خشک، تهویه شده و عاری از گرد و غبار و بدون گاز خورنده نگهداری کنید. پانل جلویی را رو به بالا نگه دارید و در صورت لزوم از مواد ضد رطوبت در زیر دستگاه استفاده کنید.

نتیجه گیری

اکثر قرائت‌های غیرعادی مقاومت حلقه توسط یک عامل ایجاد نمی‌شوند. سیم کشی ولتاژ باز، تماس ضعیف گیره، آلودگی ترمینال و تداخل الکترومغناطیسی همگی می توانند نتیجه آزمایش را مخدوش کنند.

تستر مقاومت حلقه هوشمند GDHL-200A/100A که به طور مستقل توسط Weshine Electric توسعه یافته و تولید شده است، اندازه گیری پایدار و با دقت بالا را برای تست مقاومت در محل ارائه می دهد. این ابزار با پشتوانه سیستم کنترل کیفیت دقیق کارخانه، فرآیند کالیبراسیون استاندارد و سال‌ها تجربه کاربرد میدان قدرت، خطاهای تست ناشی از نقص عملکرد تجهیزات را کاهش می‌دهد. با این حال، نتایج دقیق و معتبر آزمایش هنوز به عملیات میدانی استاندارد، سیم‌کشی صحیح و مدیریت نگهداری علمی بستگی دارد.

Weshine Electric به عنوان یک تولید کننده حرفه ای ابزار تست قدرت، راه حل های یک مرحله ای از جمله سفارشی سازی ابزار، کالیبراسیون کارخانه، راهنمایی فنی و پشتیبانی پس از فروش را برای تعمیر و نگهداری برق جهانی، بازرسی پست ها و پروژه های تست برق صنعتی ارائه می دهد. پشتیبانی فنی حرفه ای و خدمات عرضه انبوه کارخانه برای تیم های مهندسی و خریداران سازمانی در دسترس است.
