یاب خطای کابل TDR چیست و چه سودی برای سیستم های الکتریکی شما دارد

خلاصه مقاله:راTیاب خطای کابل DRیک ابزار ضروری برای مکان یابی عیوب در کابل ها به طور موثر و دقیق است. این پست وبلاگ مکانیسم کار، انواع و مزایای استفاده از کابل یاب خطای TDR در صنایع مختلف را بررسی می کند. با کمک این فناوری پیشرفته، تعمیر و نگهداری الکتریکی را می توان ساده کرد و حداقل زمان خرابی و قابلیت اطمینان سیستم را بهبود بخشید.وشینیک شرکت پیشرو در صنعت برق، مکان یاب خطای کابل TDR با کیفیت بالا را برای کمک به شما در شناسایی و رفع سریع عیوب کابل ارائه می دهد. برای کشف اینکه چگونه این فناوری می تواند تلاش های تعمیر و نگهداری برق شما را متحول کند، بخوانید.

فهرست مطالب

• عیب یاب کابل TDR چیست؟
• اصل کار دستگاه های عیب یاب کابل TDR
• مزایای استفاده از عیب یاب کابل TDR
• انواع عیب یاب کابل TDR
• چگونه از یک کابل یاب خطای TDR استفاده کنیم؟
• خطاهای رایج کابل که توسط فناوری TDR برطرف شده است
• سوالات متداول

عیب یاب کابل TDR چیست؟

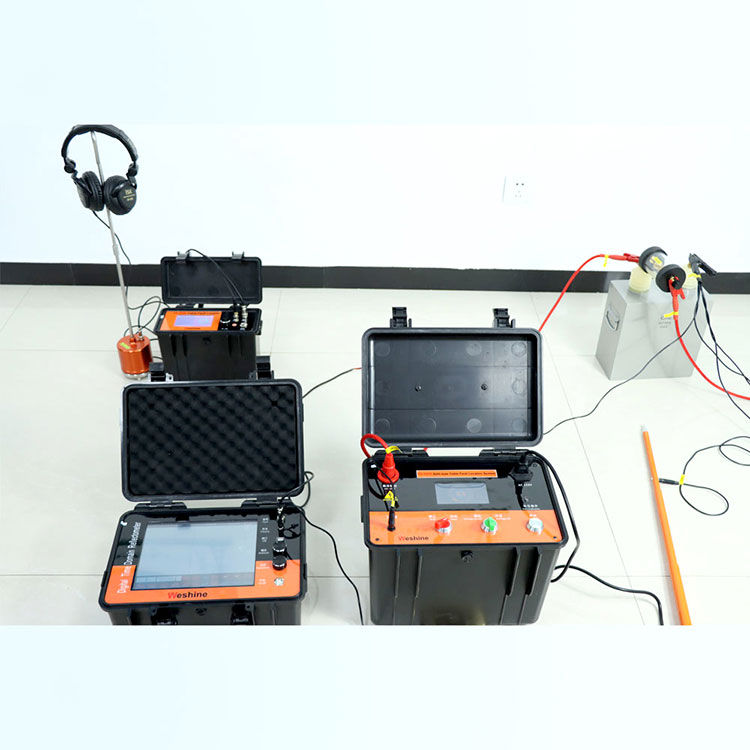

یاب خطای کابل TDR (Time Domain Reflectometer) ابزار پیشرفته ای است که برای تعیین محل عیوب در کابل ها استفاده می شود. این کار با ارسال پالس های الکتریکی به پایین کابل و اندازه گیری زمان لازم برای بازتاب پالس انجام می شود. با تجزیه و تحلیل پالس منعکس شده، TDR می تواند محل عیب را تعیین کند که آیا این یک مدار باز، اتصال کوتاه یا هر نوع عیب دیگری است. این فناوری برای صنایعی مانند مخابرات، تاسیسات برق و ساخت و ساز، که در آن تشخیص سریع و دقیق عیب کابل ضروری است، حیاتی است.

اصل کار دستگاه های عیب یاب کابل TDR

یاب خطای کابل TDR با ارسال یک پالس الکتریکی کوتاه به داخل کابل کار می کند. این پالس در طول کابل حرکت می کند و زمانی که با تغییر امپدانس مانند خطا یا شکستگی در کابل مواجه می شود، بازتاب می یابد. TDR مدت زمانی را که طول می کشد تا پالس به سمت خطا حرکت کند و به عقب برود اندازه گیری می کند و به آن اجازه می دهد فاصله تا خطا را محاسبه کند.

این اصل مشابه فناوری رادار است، اما به جای امواج الکترومغناطیسی، از پالس های الکتریکی استفاده می شود. TDR می تواند به طور دقیق عیوب کابل های مواد مختلف، از جمله کابل های مسی و فیبر نوری را مشخص کند.

مزایای استفاده از عیب یاب کابل TDR

• تشخیص سریع و دقیق عیب:یاب‌های خطای کابل TDR می‌توانند به سرعت عیب‌ها را شناسایی کنند و زمان صرف شده برای عیب‌یابی را کاهش دهند و زمان خرابی را به حداقل برسانند.
• مقرون به صرفه:با شناسایی محل دقیق عیب، نیاز به تعویض گسترده کابل یا تعمیرات غیرضروری برطرف شده و در دراز مدت در هزینه ها صرفه جویی می شود.
• تطبیق پذیری:این دستگاه ها می توانند عیوب انواع کابل ها از جمله کابل های برق، کابل های مخابراتی و غیره را تشخیص دهند.
• سهولت استفاده:یاب های خطای کابل TDR کاربر پسند و کار با آن آسان است و برای تکنسین های مبتدی و با تجربه قابل دسترسی است.

انواع عیب یاب کابل TDR

انواع مختلفی از مکان یاب خطای کابل TDR وجود دارد که هر کدام برای کاربردهای خاصی طراحی شده اند:

چگونه از یک کابل یاب خطای TDR استفاده کنیم؟

1. دستگاه را وصل کنید:یاب خطای کابل TDR را به یک سر کابل وصل کنید.
2. تنظیم پارامترها:پارامترهای مورد نیاز از جمله نوع کابل، طول و فرکانس تست را تنظیم کنید.
3. شروع تست:دستگاه را برای ارسال پالس الکتریکی از طریق کابل فعال کنید.
4. تجزیه و تحلیل نتایج:TDR فاصله و نوع خطا را روی صفحه نمایش می دهد و به شما امکان می دهد مشکل را دقیقاً مشخص کنید.
5. تعمیر عیب:بر اساس نتایج، تعمیر یا تعویض قسمت کابل معیوب را انجام دهید.

خطاهای رایج کابل که توسط فناوری TDR برطرف شده است

مکان یاب خطای کابل TDR در تشخیص انواع عیب کابل موثر است، از جمله:

• مدارهای باز:شکستگی در کابل که از حرکت سیگنال الکتریکی جلوگیری می کند.
• مدارهای کوتاه:تماس ناخواسته بین سیم ها باعث جریان مستقیم جریان می شود.
• خطاهای زمین:مشکلی که در آن کابل به طور ناخواسته به زمین وصل شده است.
• آسیب عایق کابل:خرابی عایق کابل که منجر به نشتی یا تداخل می شود.

سوالات متداول

حداکثر فاصله ای که یک دستگاه عیب یاب کابل TDR می تواند تشخیص دهد چقدر است؟

محدوده تشخیص بستگی به مدل و نوع کابل دارد، اما دستگاه‌های TDR معمولی می‌توانند عیب‌ها را در فواصل 10 کیلومتری تشخیص دهند.

آیا دستگاه عیب یاب کابل TDR می تواند عیوب کابل های فیبر نوری را تشخیص دهد؟

بله، برخی از مدل‌های TDR قادر به تشخیص عیوب در کابل‌های فیبر نوری هستند و تحلیل دقیقی از وضعیت کابل ارائه می‌دهند.

آیا عیب یاب کابل TDR برای همه صنایع مناسب است؟

بله، یاب های خطای کابل TDR همه کاره هستند و می توانند در صنایع مختلف مانند مخابرات، توزیع برق و ساخت و ساز استفاده شوند.

دقت یاب خطای کابل TDR چقدر است؟

مکان یاب خطای کابل TDR بسیار دقیق است و بسته به نوع کابل و شرایط آزمایش، می تواند عیب ها را در چند متر مشخص کند.

برای اطلاعات بیشتر در مورد مکان یاب خطای کابل TDR یا اگر علاقه مند به خرید تجهیزات با کیفیت هستید،با ما تماس بگیریدامروز تیم ما در Weshine آماده است تا به شما در انتخاب راه حل مناسب برای نیازهای شما کمک کند.
