100 کیلو ولت تخلیه جزئی سیستم تست هیپات AC رایگان

سیستم تست Hipot AC بدون تخلیه جزئی 100 کیلو ولت یک راه حل تست ولتاژ بالا حرفه ای است که برای تست های ولتاژ مقاومت AC و تشخیص تخلیه جزئی ترانسفورماتورها، تابلو برق، عایق ها، کابل ها، بوشینگ ها، تجهیزات GIS و سایر دستگاه های الکتریکی توسعه یافته است.

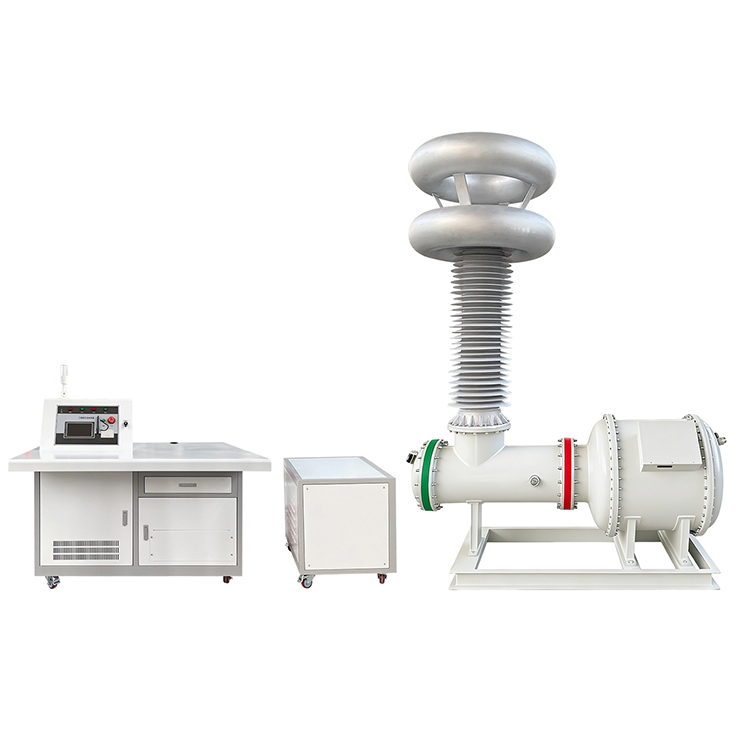

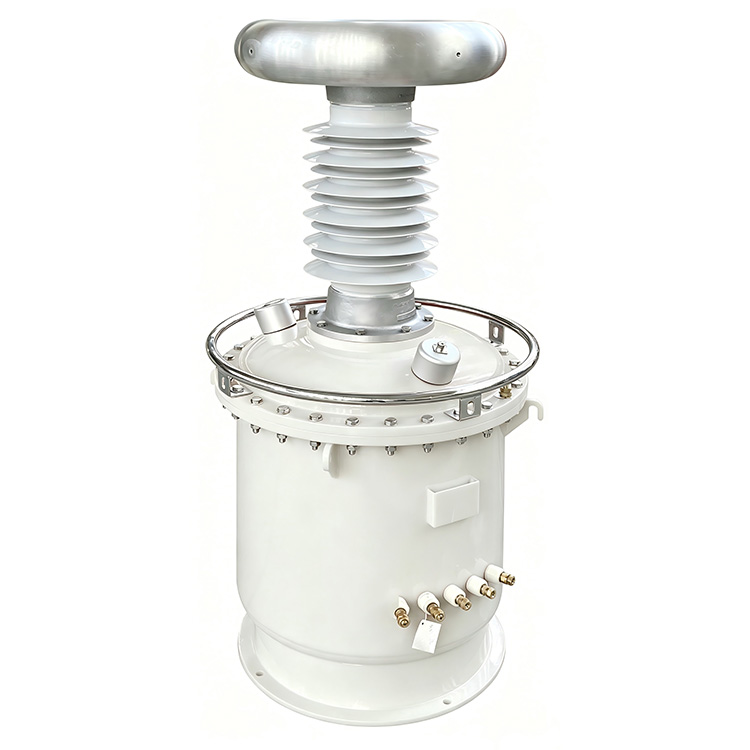

این سیستم از ترانسفورماتور آزمایشی عایق گاز SF6 به جای ساختار سنتی غوطه ور در روغن استفاده می کند و خطر آلودگی روغن را از بین می برد و در عین حال وزن تجهیزات را به میزان قابل توجهی 20% تا 60 کاهش می دهد. سیستم کامل هنگام کار با ولتاژ نامی، دشارژ جزئی کل را بیش از 5 pC نگه نمی دارد.

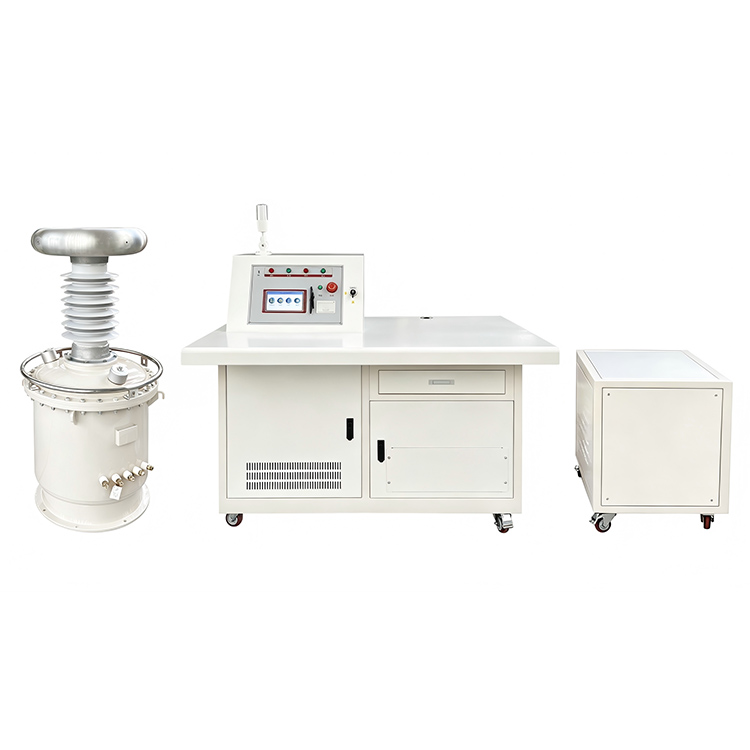

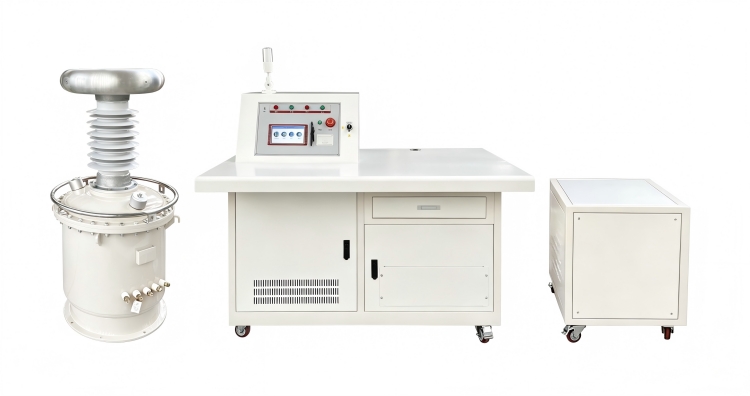

این سیستم تست یکپارچه کامل با ترانسفورماتور تست ولتاژ بالا، خازن کوپلینگ، راکتور محدود کننده جریان ولتاژ بالا، راکتور جبران ولتاژ پایین، ترانسفورماتور ایزوله، کنسول عملیات اتوماتیک و همچنین کابینت جبران مونتاژ می شود. ساختار جبران ولتاژ پایین داخلی آن می تواند به طور موثر مصرف جریان ورودی را حداکثر تا 60٪ کاهش دهد که به افزایش بهره وری انرژی و کاهش هزینه های عملیات روزانه کمک می کند.

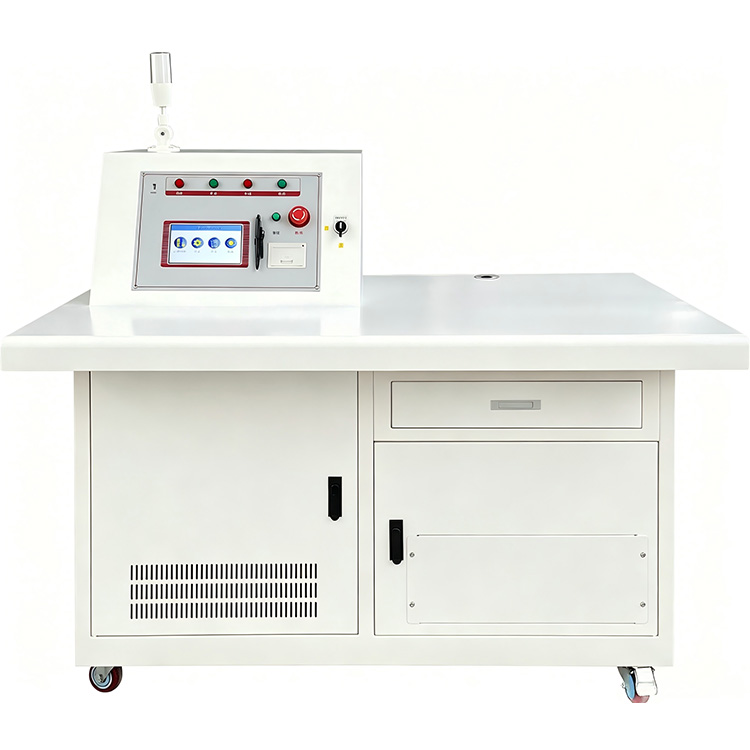

این سیستم مجهز به یک کنسول کنترلی لمسی رنگی 7 اینچی، از هر دو حالت تست خودکار و دستی پشتیبانی می کند. کاربران می توانند به طور مستقل تا پنج مرحله ولتاژ، نرخ رمپ ولتاژ، و تحمل مدت زمان تست را پیکربندی کنند. عملکردهای تست خودکار شامل افزایش ولتاژ، تعویض جبران، زمان بندی، کاهش ولتاژ، ذخیره سازی داده ها و چاپ گزارش است که کارایی تست و تکرارپذیری را تا حد زیادی بهبود می بخشد.

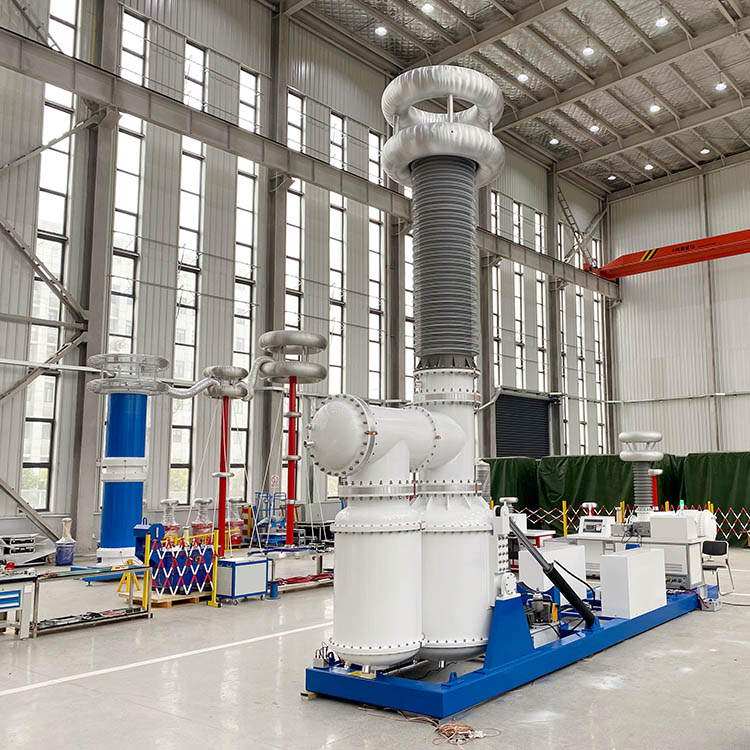

این سیستم که برای آزمایشگاه های ولتاژ بالا و کاربردهای آزمایش میدانی طراحی شده است، خروجی سینوسی پایدار با اعوجاج شکل موج کمتر از 5 درصد، نویز عملیاتی کم، و حفاظت قابل اعتماد در برابر شرایط اضافه ولتاژ و جریان اضافی را ارائه می دهد. طراحی مقیاس پذیر به سیستم های مشابه در سری محصولات اجازه می دهد تا به ولتاژ 1200 کیلوولت برای کاربردهای تست ولتاژ فوق العاده بالا دست یابند.

راهنمای محصول

سیستم چگونه کار می کند

سیستم تست Hipot AC بدون تخلیه جزئی 100 کیلو ولت یک خروجی فرکانس برق با ولتاژ بالا پایدار از طریق ترانسفورماتور آزمایشی عایق SF6 ایجاد می کند. در طول آزمایش، خازن کوپلینگ و مدار اندازه گیری به طور مداوم بر فعالیت تخلیه جزئی نظارت می کنند در حالی که سیستم کنترل خودکار فرآیندهای افزایش، نگهداری و کاهش ولتاژ را مدیریت می کند.

راکتور جبران ولتاژ پایین برای کاهش جریان ورودی مورد نیاز کار می کند که بازده انرژی بهتری را به همراه دارد و بار بار منبع تغذیه متصل را کاهش می دهد. کل سیستم قادر به انجام تست ولتاژ مقاومتی و اندازه گیری تخلیه جزئی به طور همزمان است، بنابراین کاربران می توانند ارزیابی کاملی در مورد عملکرد عایق انواع تجهیزات ولتاژ بالا انجام دهند.

ویژگی ها

1، طراحی ترانسفورماتور عایق گاز SF6 بدون آلودگی روغن

2، سطح تخلیه جزئی کلی ≤5pC

3، سطح تخلیه جزئی ترانسفورماتور ≤3pC

4- ولتاژ خروجی نامی تا 100 کیلو ولت

5- جبران توان راکتیو جریان منبع را تا 60 درصد کاهش می دهد.

6، حالت های تست خودکار و دستی

7، تنظیمات ولتاژ و زمان بندی قابل برنامه ریزی پنج مرحله ای

8، نرخ رمپ ولتاژ قابل تنظیم از 0.5kV/s تا 2.5kV/s

9، سوئیچینگ جبران خودکار و تنظیم ولتاژ

10، توابع ذخیره سازی و چاپ داده های تاریخی

11- اندازه گیری ولتاژ با دقت بالا

12، خروجی موج سینوسی پایدار با اعوجاج ≤5٪

13، عملکرد کم نویز ≤65dB

14، حفاظت جامع از اضافه ولتاژ و جریان بیش از حد

15، مناسب برای تخلیه جزئی و تست ولتاژ مقاومت AC

فیلدهای کاربردی

1- شرکت های برق

برای آزمایش معمول عایق و ارزیابی تخلیه جزئی ترانسفورماتورها، تابلو برق، تجهیزات GIS، کابل ها و دستگاه های پست استفاده می شود.

2- آزمایشگاه های فشار قوی

مناسب برای آزمایش نوع، آزمایش پذیرش کارخانه و پروژه های تحقیقاتی که به عملکرد تخلیه جزئی بسیار کم نیاز دارند.

3، سازندگان ترانسفورماتور

برای کنترل کیفیت، تأیید عایق، و آزمایش نهایی کارخانه ترانسفورماتورهای قدرت و توزیع استفاده می شود.

4- دانشگاه ها و موسسات تحقیقاتی

از آموزش مهندسی ولتاژ بالا، تحقیقات عایق، و پروژه های آزمایش الکتریکی پیشرفته پشتیبانی می کند.

5- شرکت های صنعتی و معدنی

تست نگهداری پیشگیرانه و ارزیابی وضعیت عایق را برای تجهیزات الکتریکی حیاتی ارائه می دهد.

موارد آزمایشی معمولی

1، ترانسفورماتور AC مقاومت در برابر ولتاژ تست

2، آزمایش تخلیه جزئی GIS

3، تست کلید ولتاژ بالا

4، تست عایق کابل برق

5- آزمایش عایق و بوش

6، تست پذیرش کارخانه تجهیزات الکتریکی

7- تحقیقات آزمایشگاهی فشار قوی

8- برنامه های نگهداری پیشگیرانه

مزایای Weshine

Weshine Electric بر توسعه و تولید تجهیزات تست ولتاژ بالا و همچنین سیستم های اندازه گیری تخلیه جزئی تمرکز دارد. واحدهای تست ولتاژ AC ما با عایق گاز SF6 دارای خروجی تخلیه جزئی بسیار کم، عملکرد خودکار هوشمند، فناوری جبران صرفه جویی در مصرف انرژی، و ماژول های حفاظت ایمنی قابل اعتماد هستند. تمام راه حل های Weshine که برای انجام وظایف آزمایشی دقیق هم در آزمایشگاه ها و هم در محیط های کاری در محل ساخته شده اند، به مشتریان در انجام بررسی های دقیق عملکرد عایق، رعایت استانداردهای صنعت مربوطه، و حفظ عملکرد پایدار درازمدت تجهیزات ولتاژ بالا کمک می کنند.

سیستم تست Hipot AC رایگان 100 کیلو ولت ما می تواند تمام نیازهای تست عایق ولتاژ بالا و نظارت بر تخلیه جزئی شما را به طور کامل برآورده کند. برای دریافت راه حل های سفارشی، داده های فنی دقیق و قیمت های رقابتی در هر زمان با تیم ما تماس بگیرید.
