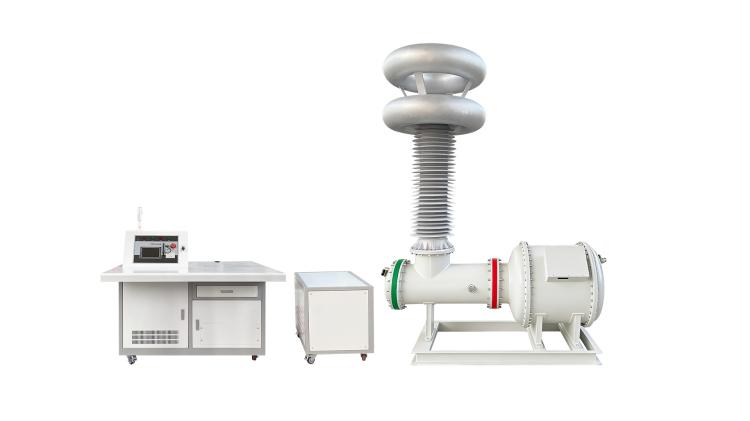

سیستم تست ولتاژ مقاوم در برابر تخلیه جزئی آزاد AC

با استفاده از فناوری پیشرفته ترانسفورماتور عایق گاز SF6، سیستم تست ولتاژ مقاومت متناوب AC بدون تخلیه جزئی خروجی پایدار 250 کیلو ولت با سطح دبی جزئی کلی ≤5pC ارائه می کند. این دستگاه دارای کنترل خودکار هوشمند، جبران توان راکتیو، عملکرد کم نویز و عملکردهای حفاظتی جامع است و برای شرکت های برق، شرکت های صنعتی، دانشگاه ها، موسسات تحقیقاتی و آزمایشگاه های ولتاژ بالا ایده آل است.

از آنجایی که صنایع برق استانداردهای بازرسی عایق و تشخیص تخلیه جزئی میکرو را افزایش می دهند، این واحد آزمایش برای مطابقت با چنین تقاضاهای بازار توسعه یافته است. برخلاف ترانسفورماتورهای آزمایشی معمولی پر از روغن، عایق SF6 خطرات ناشی از نشت نفت و آلودگی را از بین می برد، در حالی که وزن کلی تجهیزات را 20٪ تا 60٪ کاهش می دهد تا حمل و نقل و جاگذاری آسان تر شود.

تمام این عملکردهای قابل اعتماد توسط قدرت تولید حرفه ای پشتیبانی می شود.Weshine® یک کارخانه مدرن با فناوری پیشرفته متخصص در تحقیق و توسعه، تولید، فروش و خدمات دستگاه های اتوماسیون سیستم قدرت و ابزارآزمایش است. محصولات در سراسر جهان فروخته می شوند و بازخورد مثبت بسیاری از مشتریان دریافت کرده اند.

عملکرد

سیستم تست ولتاژ مقاومت متناوب بدون تخلیه جزئی از ترانسفورماتورهای عایق گاز SF6 برای حفظ خروجی پایدار 250 کیلوولت استفاده می کند و دبی نسبی کل مجموعه را به ≤5pC محدود می کند. کنترل خودکار هوشمند، جبران توان راکتیو، نویز کم و حفاظت ایمنی چند لایه، آن را به گزینه ای عملی برای کارخانه های برق، مشتریان صنعتی، دانشگاه ها و آزمایشگاه های تحقیقاتی تبدیل کرده است.

کل شاخص تخلیه جزئی دستگاه به ≤5pC می رسد و ترانسفورماتور SF6 داخلی تنها ≤3pC تخلیه جزئی تحت ولتاژ نامی تولید می کند. چنین عملکرد عالی عایق آن را برای بازرسی تخلیه جزئی، بررسی های پذیرش کارخانه، تأیید عایق و کارهای مختلف تحقیقاتی ولتاژ بالا ایده آل می کند.

ساختار

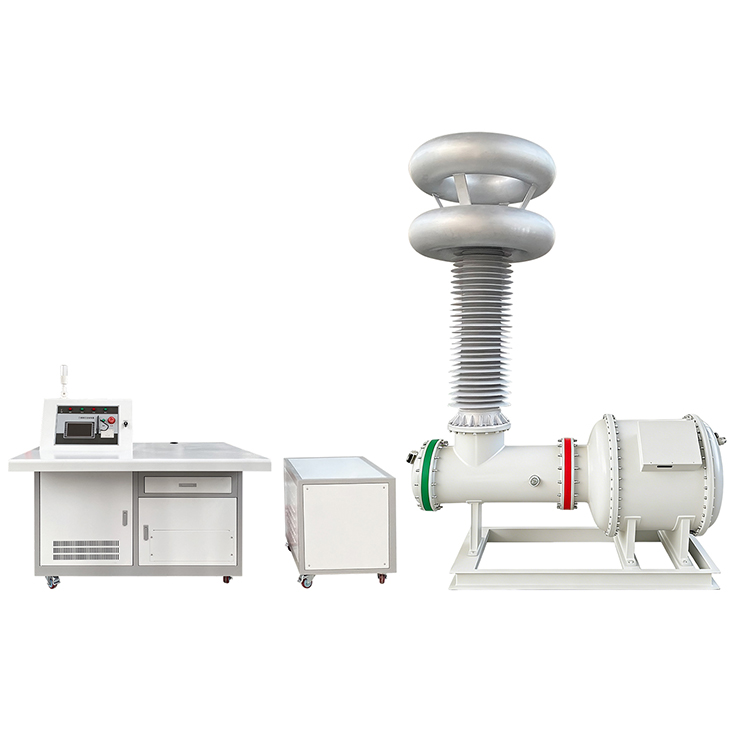

پکیج کامل شامل ترانسفورماتور آزمایشی عایق SF6، خازن کوپلینگ، راکتور محدود کننده جریان ولتاژ بالا، راکتور جبران ولتاژ پایین، ترانسفورماتور ایزولاسیون و کابینت کنترل تمام اتوماتیک می باشد. فناوری جبران ولتاژ پایین مصرف برق ورودی را تا 60 درصد کاهش می دهد که تا حد زیادی راندمان تست را افزایش می دهد و نیاز به منبع تغذیه را کاهش می دهد.

کنترل کنید

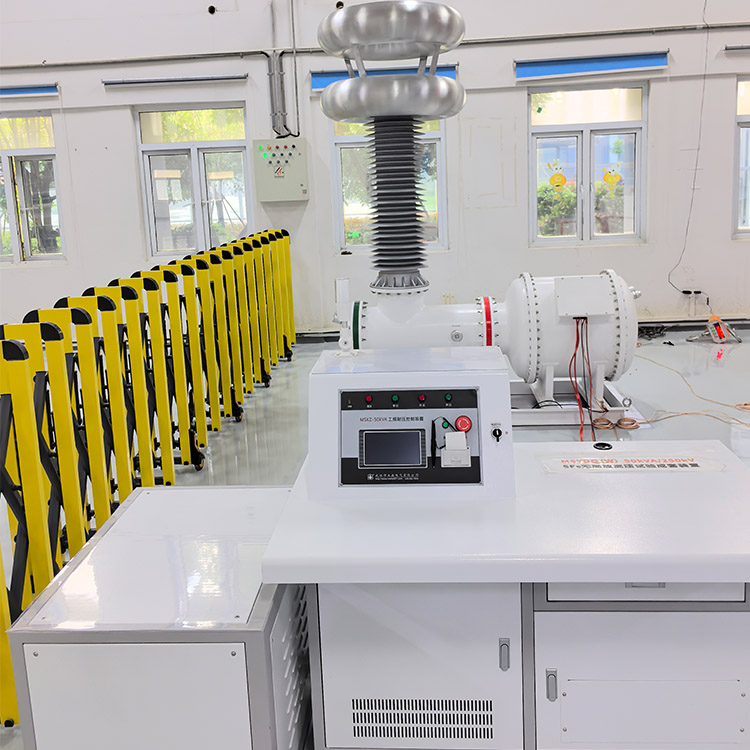

سیستم تست ولتاژ مقاومت متناوب بدون تخلیه جزئی مجهز به یک واحد کنترل صفحه لمسی رنگی 7 اینچی است که از هر دو حالت عملکرد خودکار و دستی پشتیبانی می کند. اپراتورها می توانند پنج بخش ولتاژ جداگانه تنظیم کنند، سرعت تقویت را تنظیم کنند و زمان را آزادانه نگه دارند. عملکردهای خودکار بالا بردن ولتاژ، تعویض جبران، زمان بندی، کاهش فشار پس از آزمایش، ذخیره سازی داده ها، جستجوی رکورد و چاپ گزارش تست را پوشش می دهد.

ایمنی

برای تضمین عملکرد پایدار و ایمن، تجهیزات ولتاژ موج سینوسی صاف با اعوجاج شکل موج کمتر از 5٪ و نویز زیر 65 دسی بل را خروجی می دهد. مکانیسم های حفاظت از اضافه ولتاژ و جریان اضافی کاملاً مجهز هستند. چارچوب ماژولار آن از ارتقاهای بعدی پشتیبانی می کند، قابل ارتقا برای آزمایش ولتاژ فوق العاده بالا تا 1200 کیلو ولت.

ویژگی ها

1، تکنولوژی ترانسفورماتور عایق گاز SF6

2، طراحی بدون روغن و بدون آلودگی محیطی

3، سطح تخلیه جزئی سیستم کامل ≤5pC

4، سطح تخلیه جزئی ترانسفورماتور ≤3pC

5- ولتاژ خروجی نامی تا 250 کیلو ولت

6، ظرفیت نامی 50 کیلو ولت آمپر

7- جبران توان راکتیو جریان ورودی را تا 60 درصد کاهش می دهد.

8، حالت های تست خودکار و دستی

9، تنظیمات ولتاژ و زمان بندی قابل برنامه ریزی پنج مرحله ای

10، نرخ رمپ ولتاژ قابل تنظیم

11، تنظیم هوشمند ولتاژ و سوئیچینگ جبران

12، ذخیره سازی داده های تاریخی و چاپ گزارش

13، خروجی موج سینوسی پایدار با اعوجاج ≤5٪

14، صدای عملکرد کم ≤65dB

15- حفاظت از اضافه ولتاژ ولتاژ بالا

16- حفاظت در برابر جریان اضافی دم

17، مناسب برای تخلیه جزئی و تست ولتاژ مقاومت AC

برنامه های کاربردی

1، ترانسفورماتور AC مقاومت در برابر ولتاژ تست

2، آزمایش تخلیه جزئی GIS

3، تست عایق کلید

4- تست کابل ولتاژ بالا

5- تست بوشینگ

6- آزمایش عایق

7- تست پذیرش کارخانه (FAT)

8- تست ولتاژ بالا در آزمایشگاه

9، تست نوع تجهیزات الکتریکی

10، برنامه های نگهداری پیشگیرانه

مزایای Weshine

Weshine Electric تولید کننده حرفه ای تجهیزات تست ولتاژ بالا و سیستم های اندازه گیری تخلیه جزئی است. سیستم‌های تست ولتاژ مقاومتی AC بدون تخلیه جزئی سری VS-W ما ترکیبی از فناوری پیشرفته عایق SF6، عملکرد تخلیه جزئی بسیار کم، اتوماسیون هوشمند و حفاظت ایمنی قابل اعتماد است. راه‌حل‌های Weshine که برای کاربردهای آزمایشگاهی و میدانی سخت طراحی شده‌اند، به مشتریان کمک می‌کنند تا دقت آزمایش را بهبود بخشند، از انطباق با مقررات اطمینان حاصل کنند و قابلیت اطمینان طولانی‌مدت تجهیزات را افزایش دهند.
