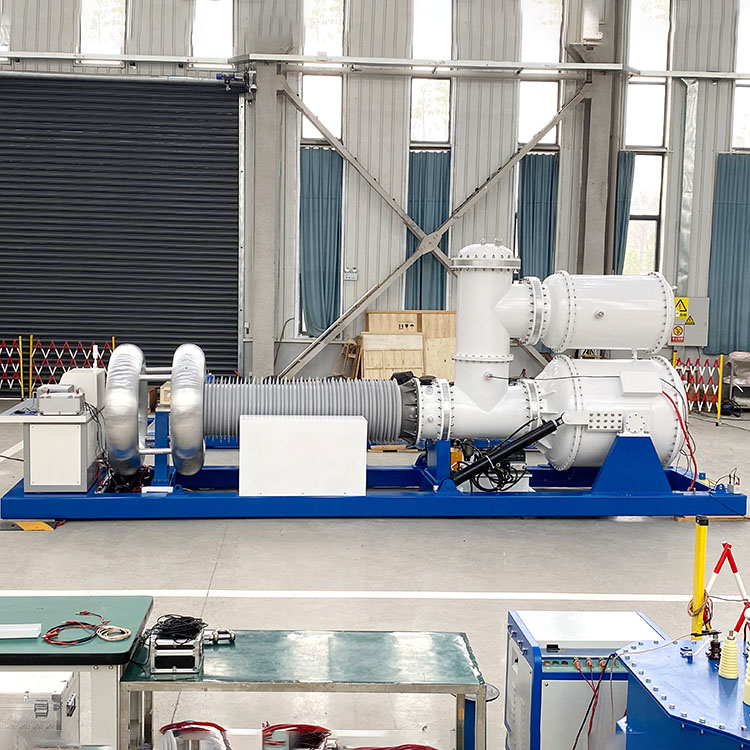

سیستم تست ولتاژ مقاومت AC بدون PD

این سیستم تست ولتاژ مقاومت AC بدون PD، استانداردهای بازرسی دقیق عایق و آزمایش تخلیه جزئی را برای همه انواع دستگاه های ولتاژ بالا مدرن برآورده می کند. مجهز به ترانسفورماتورهای عایق گاز SF6 درجه یک، خطرات آلودگی ترانسفورماتورهای آزمایشی سنتی پر از روغن را حذف می کند و در عین حال عایق پایدار و عمر طولانی را حفظ می کند. بسیاری از تولیدکنندگان برق درخواست خرید را برای تهیه این دکل آزمایشی کامل برای کنترل کیفیت تولید انبوه ارسال می کنند.

سیستم تست ولتاژ مقاومت متناوب بدون PD که حول اجزای هسته عایق‌شده SF6 ساخته شده است، ولتاژ پایدار 250 کیلوولت را خروجی می‌دهد و تخلیه جزئی را در 5pC محدود می‌کند. دارای کنترل هوشمند خودکار، جبران توان راکتیو چند مرحله ای، عملکرد کم سر و صدای کم و اینترلاک های ایمنی کامل، جذب سفارشات انبوه مداوم از شرکت های برق، کارخانه های صنعتی، دانشگاه ها و آزمایشگاه های حرفه ای ولتاژ بالا است.

پلت فرم تست کامل یکپارچه

از تست روی ترانسفورماتورها، تابلو برق GIS، کابل های برق، بوشینگ ها، مقره ها و راکتورها پشتیبانی می کند. کل واحد ترانسفورماتور ولتاژ بالا، خازن کوپلینگ، تقسیم کننده ولتاژ، راکتور محدود کننده جریان و کنسول کنترل هوشمند را در یک ایستگاه یکپارچه ترکیب می کند و به تیم های تدارکاتی کمک می کند تا در هزینه های خرید تجهیزات جداگانه صرفه جویی کنند.

هنگامی که تحت ولتاژ نامی کار می‌کند، این سیستم تست ولتاژ مقاومت AC بدون PD، تخلیه جزئی ≤5pC را حفظ می‌کند، به طور کامل آزمایش‌های پذیرش کارخانه، گواهی‌نامه نوع، بررسی‌های معمول عایق و تحقیقات آزمایشگاهی را که به سطوح PD بسیار پایین نیاز دارند، برآورده می‌کند. اعوجاج شکل موج آن زیر 2٪ کنترل می شود و داده های آزمایشی پایدار و قابل تکرار مطابق با استانداردهای صنعت بین المللی تولید می کند.

جبران توان راکتیو کارآمد

راکتور جبران ولتاژ پایین داخلی مصرف برق کلی را کاهش می دهد و راندمان عملیاتی را افزایش می دهد. تنظیم دقیق توان راکتیو چند سطحی، خروجی ولتاژ ثابت را تحت بارهای آزمایشی پیچیده سنگین تضمین می‌کند، نکته مهمی که خریداران تعاونی بلندمدت را به ارسال سفارشات انبوه مکرر سوق می‌دهد.

کنترل هوشمند قابل اعتماد و حفاظت ایمنی چند لایه

کنسول کنترل، تنظیم صاف ولتاژ و نظارت بر داده‌ها را در زمان واقعی انجام می‌دهد و به تکنسین‌ها اجازه می‌دهد تا تست‌های ولتاژ را به طور موثر و با ایمنی کامل کامل کنند. طرح‌های حفاظتی چندگانه از جمله قطع اضافه ولتاژ، محدود کردن جریان و جلوگیری از تخلیه، خطرات را در طول آزمایش‌های ولتاژ بالا بسیار کاهش می‌دهد.

با مشخصات اختیاری 500 کیلو ولت خروجی بالا و عملکرد سرکوب دبی جزئی برتر، سیستم تست ولتاژ AC مقاوم بدون PD، انتخابی برتر برای نیروگاه‌ها، سازندگان برق و آزمایشگاه‌هایی است که ارزیابی عایق و تأیید تجهیزات ولتاژ بالا را انجام می‌دهند.

اصل کار

سیستم تست ولتاژ مقاومت متناوب بدون PD به یک ترانسفورماتور عایق SF6 برای ارائه برق AC با ولتاژ بالا 50 هرتز برای بازرسی متکی است. یک خازن کوپلینگ داخلی سیگنال‌های تخلیه جزئی را در زمان واقعی ضبط می‌کند، در حالی که تقسیم‌کننده ولتاژ ولتاژ خروجی را در کل چرخه آزمایش دنبال می‌کند. تطبیق راکتورهای جبرانی به طور خودکار تقاضای توان راکتیو را تنظیم می کند، توان ورودی را کاهش می دهد و راندمان عملیاتی کلی را افزایش می دهد.

این واحد مجهز به راکتورهای محدودکننده جریان و ماژول‌های اینترلاک ایمنی کامل، هم نمونه‌های آزمایشی و هم دستگاه میزبان را در برابر خطرات اضافه ولتاژ ناگهانی و فلاش اور محافظت می‌کند و نتایج تست پایدار و مطمئنی را ارائه می‌کند که مورد توجه مهندسان خریدار قرار می‌گیرد.

سناریوهای کاربردی هدف

اپراتورهای برق شبکه

ایده آل برای تعمیر و نگهداری تجهیزات پست، راه اندازی پروژه و تشخیص عایق روی ترانسفورماتورها، کابینت های GIS و تابلو برق فشار قوی. بسیاری از خریداران نیروگاه، درخواست‌های خرید انبوه را برای این سیستم ارسال می‌کنند تا کار بازرسی منظم را استاندارد کنند.

کارخانه های تولید ترانسفورماتور

ایده آل برای بررسی های روزانه تولید، تست پذیرش کارخانه و گواهی نامه رسمی نوع ترانسفورماتورهای قدرت و توزیع. تیم‌های تدارکات تولیدی اغلب برای کوتاه کردن چرخه‌های بازرسی تولید، موجودی این تستر را رزرو می‌کنند.

آزمایشگاه های ولتاژ بالا حرفه ای

عملکرد تخلیه جزئی بسیار کم آن مطابق با استانداردهای سختگیرانه برای صدور گواهینامه محصول و آزمایش تحقیق و توسعه محصول جدید است و خریداران آزمایشگاهی را برای سفارشات عرضه طولانی مدت جذب می کند.

دانشگاه ها و موسسات تحقیقاتی

مناسب برای تحقیقات مواد دی الکتریک، تجزیه و تحلیل عملکرد عایق و آزمایش های آموزشی اصلی ولتاژ بالا. خریداران پروژه تحقیقاتی اغلب قبل از سفارش رسمی، تنظیمات سفارشی شده را درخواست می کنند.

كاربران صنعتي كارخانه و معدن

برای بررسی‌های پیشگیرانه دوره‌ای و ارزیابی وضعیت عایق‌سازی تاسیسات برق اصلی در محل، به بخش‌های تدارکات سازمانی کمک می‌کند تا هزینه‌های برون‌سپاری تست شخص ثالث را کاهش دهند.

محدوده کاربرد

1. تست عایق ترانسفورماتور قدرت

2.GIS بازرسی تخلیه جزئی

3.AC تست مقاومت در برابر ولتاژ

4. تشخیص روتین تابلو برق ولتاژ بالا

5. تست عملکرد بوشینگ

6. تست مقاومت کابل برق

7. بازرسی کیفیت عایق جامد

8. آزمون پذیرش کارخانه (FAT) در محل

9. تست نوع محصول و پشتیبانی از صدور گواهینامه

10. کار تحقیقاتی آزمایشگاهی فشار قوی

نقاط قوت اصلی Weshine

Weshine Electric در توسعه و ساخت ابزارهای تست ولتاژ بالا و تجهیزات اندازه گیری تخلیه جزئی تخصص دارد. سیستم های تست ولتاژ AC بدون PD ما از فناوری عایق SF6 بالغ، نشانگرهای تخلیه جزئی بسیار کم، نمونه برداری دقیق ولتاژ و حفاظت ایمنی جامع استفاده می کنند. تجهیزات ما که برای اپراتورهای شبکه برق، سازندگان برق، آزمایشگاه های شخص ثالث و موسسات تحقیقاتی طراحی شده است، تست دقیق، ایمن و کارآمد را برای دستگاه های مدرن برق با ولتاژ بالا ارائه می دهد. خریداران جهانی پروژه می توانند قبل از امضای قراردادهای تدارکات چارچوب رسمی، آزمایش نمونه را ترتیب دهند.

سوالات متداول

Q1: مشخصات فنی کلیدی چیست؟

ظرفیت نامی: 250 کیلو ولت آمپر ولتاژ خروجی نامی: تا 500 کیلو ولت. سطح تخلیه جزئی: ≤5pC. اعوجاج شکل موج: ≤2%. نویز سیستم: ≤50dB. کارکرد مداوم: 30 دقیقه. قابلیت اضافه ولتاژ: 110% برای 1 دقیقه.

Q2: چرا عایق SF6 به جای عایق روغنی؟

گاز SF6 محصولات جانبی کربنیزاسیون نفت را که سیگنال های PD نادرست ایجاد می کنند حذف می کند، عملکرد دی الکتریک پایدار، خطر آلودگی صفر را تضمین می کند و سطح PD پس زمینه ≤5pC را برای چربی دقیق روی ترانسفورماتورها و GIS حفظ می کند.

Q3: این سیستم چه برنامه هایی را پشتیبانی می کند؟

تست عایق ترانسفورماتور، بازرسی PD تابلو برق GIS، تست های مقاومت کابل برق، ارزیابی عملکرد بوش/عایق، FAT، گواهی نوع و تحقیقات آزمایشگاهی ولتاژ بالا.

Q4: جبران توان راکتیو چگونه کار می کند؟

راکتور جبران ولتاژ پایین داخلی (200kvar، سوئیچینگ موتوری چند ضربه ای) توان راکتیو را در مراحل بهینه تنظیم می کند. این ولتاژ را تحت بارهای آزمایشی سنگین حفظ می کند و راندمان عملیاتی کلی را بهبود می بخشد.

Q5: چه ویژگی های حفاظتی ایمنی گنجانده شده است؟

حفاظت های چند لایه شامل قطع اضافه ولتاژ، محدود کردن جریان، جلوگیری از تخلیه، و ماژول های اینترلاک ایمنی کامل با راکتور محدود کننده جریان برای محافظت در برابر خطرات فلش ناگهانی.

Q6: این سیستم برای چه کسانی طراحی شده است؟

اپراتورهای شبکه برق، کارخانه‌های تولید ترانسفورماتور، آزمایشگاه‌های ولتاژ بالا حرفه‌ای، دانشگاه‌ها/موسسات تحقیقاتی و کاربران کارخانه‌های صنعتی/معدنی برای آزمایش‌های معمول و نوع.

راهنمای خرید

پارامترهای تست ولتاژ بالا خود را با تیم فروش ما به اشتراک بگذارید تا مظنه های سفارشی و فایل های فنی کامل را برای طرح تدارکات خود دریافت کنید.
