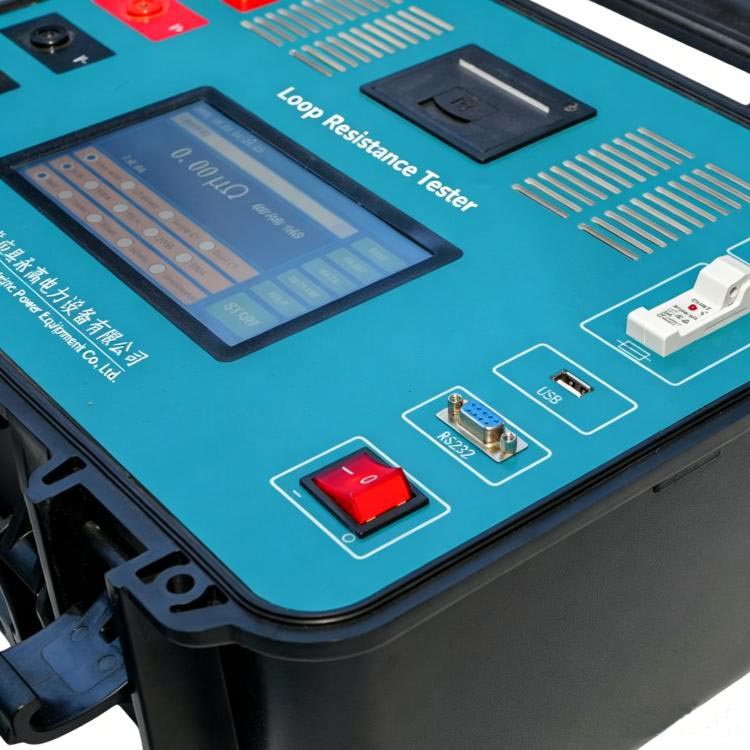

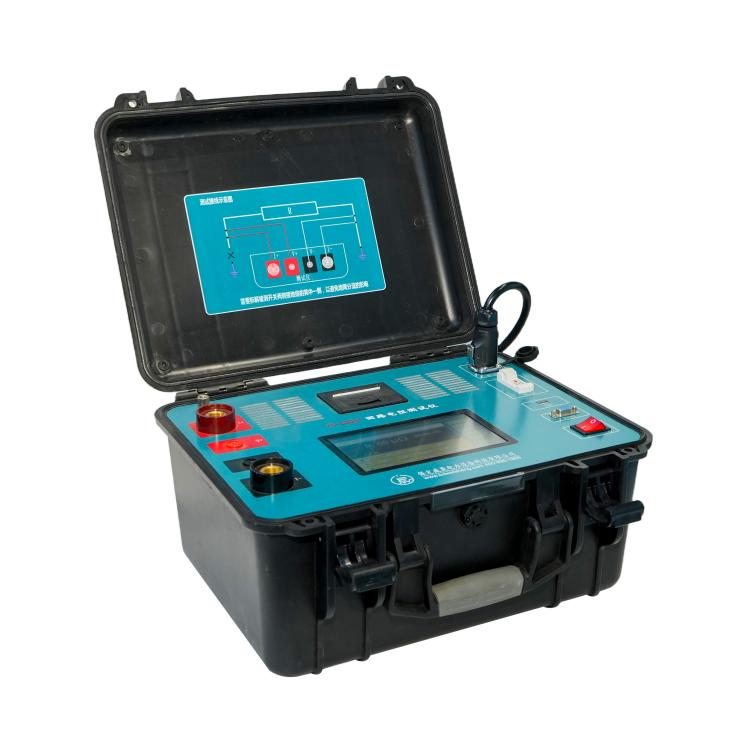

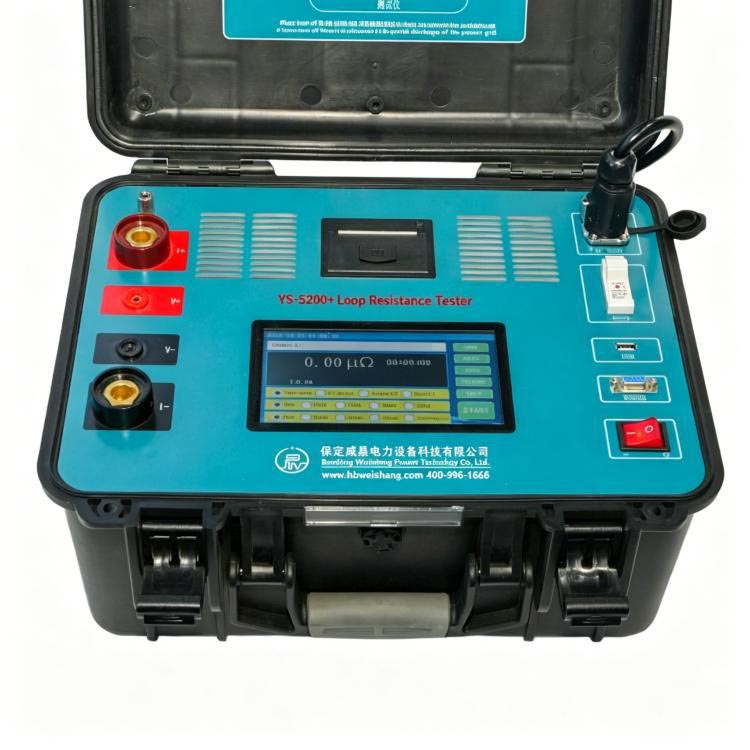

تستر مقاومت مدار هوشمند رومیزی 300A

تستر مقاومت مدار هوشمند رومیزی 300A با دوام ارائه شده توسط Weshine، سازنده و تامین کننده حرفه ای در چین، خوانش میکرو اهم دقیقی را در قطع کننده های مدار، جداکننده ها، کلیدهای زمین و اتصالات شینه ارائه می دهد، حتی زمانی که جریان از طریق حلقه های منفرد یا چند شاخه موازی عبور می کند.

ما این واحد را با پیروی از استانداردهای تست چهار سیم DL/T845.4-2019 و IEC ساخته‌ایم که به طور کامل با نیازهای صنعت برای تشخیص مقاومت در برابر جریان بالا مطابقت دارد.

در داخل دستگاه یک منبع جریان ثابت با توان بالا قرار دارد که با سخت افزار سنجش جریان چند کاناله جفت شده است. این ساختار جریان خروجی را ثابت نگه می‌دارد و نمونه‌گیری ولتاژ را دقیق نگه می‌دارد، حتی زمانی که در کنار شبکه‌های زمین موازی پیچیده کار می‌کنید، که دلیلی کلیدی است که پیمانکاران مهندسی برای این مدل سفارش‌های انبوه را تکرار می‌کنند.

اصول اصلی اندازه گیری

تستر مقاومت مدار هوشمند دسکتاپ 300A بر دو ماژول عملکردی اصلی متکی است:

1. خروجی جریان ثابت بالا قابل تنظیم: 50A-300A

2. سنسور گیره DC بی سیم: 0 ~ ± 600A ضبط جریان

مقاومت واقعی تماس را بر اساس قانون اهم محاسبه می کند: R = V / I0

V = افت ولتاژ شناسایی شده در نقاط تماس

I₀ = جریان واقعی که از شاخه آزمایش شده عبور می کند

حالت‌های تست هوشمند (نوآوری اصلی)

weshine electric چهار حالت تست پیشرفته را برای پشتیبانی از شرایط میدانی مختلف ادغام می کند:

1. حالت مقاومت مدار سنتی

برای دور زدن تداخل جریان شنت، کاربران باید یک طرف شبکه ارتینگ را قطع کنند. تستر تا 300 آمپر جریان DC را تغذیه می کند و داده های افت ولتاژ را می خواند. این حالت به بالاترین دقت دست می یابد و برای سایت های تعمیر و نگهداری برنامه ریزی شده به خوبی کار می کند.

2. حالت اندازه گیری مستقیم را گیره دهید

نیازی به جدا کردن اتصالات زمین نیست. گیره بی سیم جریان انشعاب I0 را در زمان واقعی ردیابی می کند، سپس دستگاه به طور خودکار مقاومت را با R=V/I0 محاسبه می کند. نکات برجسته: بدون کار جداسازی قطعات، آزمایش میدانی سریعتر، ایمن تر برای تعمیر و نگهداری در منطقه زنده.

3. حالت شنت تک طرفه

مناسب برای چیدمان های زمین موازی مانند ارت کابینت و شبکه های زمین پراکنده. گیره جریان انشعاب I2 را اندازه گیری می کند و دستگاه قبل از محاسبه مقاومت، جریان آزمایش موثر را با I0=I1-I2 انجام می دهد. خطاهای دقت ناشی از جریان های موازی جزئی را برطرف می کند.

4. حالت شنت دو طرفه

برای شبکه های زمینی بزرگ با جریان های تقسیم دو طرفه در پست ها. دو گیره جریان های شاخه I21 و I22 را جمع آوری می کنند، سیستم I0=I1-I21-I22 را محاسبه می کند تا داده های مقاومت واقعی را برای شبکه های چند شاخه ای بدست آورد.

طراحی سیستم ایمنی و گیره

گیره های بی سیم منطبق می توانند جهت جریان DC را به طور خودکار شناسایی کنند.

مشخصات کلید گیره:

1، محدوده آزمایش DC: 0 تا ± 600A

2، برای داده های دقیق باید با جهت جریان صحیح تراز شود

3، عملکرد کالیبراسیون داخلی برای جبران انحراف اندازه گیری

یادآوری ایمنی عملیات:

1، برای جلوگیری از آسیب سخت افزاری، گیره را فراتر از محدوده اندازه گیری آن کار نکنید

2، برای تثبیت قرائت ها، گیره ها را به دنبال علائم جهت جریان نصب کنید

3، برای کاهش خطاهای داده، کالیبراسیون را به طور منظم اجرا کنید

راهنمای عملیات گام به گام

این تستر دسکتاپ از جریان های کاری تست میدانی استاندارد برای سناریوهای با جریان بالا پیروی می کند.

مرحله 1: آماده سازی سیستم

اطمینان حاصل کنید که تجهیزات به طور کامل خاموش است، نصب زمین کامل شده است، و باتری های گیره کاملاً شارژ شده اند. مشتریان تدارکات انبوه می توانند کتابچه راهنمای عملیات کامل را همراه با حمل و نقل دریافت کنند.

مرحله 2: پیکربندی سیم کشی

I+ و I- به دو سر مدار تست متصل می شوند. V+ و V- به نقاط نمونه برداری ولتاژ داخلی متصل می شوند. همیشه پروب های ولتاژ را در داخل حلقه جریان قرار دهید تا تداخل مقاومت سیم را رد کنید.

مرحله 3: انتخاب حالت

یک حالت آزمایشی را انتخاب کنید: حالت جداسازی قطعات سنتی، حالت مستقیم گیره، حالت تک شنت یا حالت شنت دوگانه. سپس جریان خروجی (50A-300A) و مدت زمان تست (سریع / 10 ثانیه / 30 ثانیه / 60 ثانیه / پیوسته) را تنظیم کنید.

مرحله 4: فرآیند اندازه گیری

این دستگاه افزایش جریان، کنترل پایداری، ضبط لحظه ای جریان، نمونه برداری ولتاژ، محاسبه مقاومت و جبران دما را به طور خودکار و بدون تنظیم دستی اجرا می کند.

مرحله 5: نمایش نتایج

صفحه نمایش کل جریان I1، جریان های گیره شاخه (I2 / I21 / I22)، مقدار مقاومت در میکرو اهم، زمان تست و وضعیت پایداری را نشان می دهد.

مرحله 6: مدیریت داده ها

اپراتورها می‌توانند گزارش‌های آزمایشی را در حافظه محلی ذخیره کنند، سوابق را از طریق درایوهای USB FAT32 صادر کنند، گزارش‌ها را با ماژول‌های چاپ اختیاری چاپ کنند، و در هر زمان به داده‌های آزمایش تاریخی نگاه کنند.

سناریوهای کاربردی

این تستر مقاومت مدار هوشمند رومیزی 300A وظایف تشخیص مقاومت را تحت شرایط زمین پیچیده و تداخل الکترومغناطیسی قوی انجام می دهد که به طور گسترده توسط خریداران این بخش ها پذیرفته شده است:

1- پست های بزرگ

2- نیروگاه های تولید برق

3- سیستم های تابلو برق صنعتی

4- تاسیسات انتقال فشار قوی

5- اتصال به شبکه های شبکه

این سیستم به طور قابل اعتماد در موارد زیر عمل می کند:

1- تداخل الکترومغناطیسی قوی

2- توزیع جریان موازی

3، دسترسی قطع محدود

4. عملیات تعمیر و نگهداری مستمر

کاربردهای آزمایشی معمولی

1، تست مقاومت تماس برای قطع کننده های مدار ولتاژ بالا

2- بازرسی عیب شبکه های اتصال زمین پست

3، تشخیص مقاومت اتصالات اتصال باسبار

4، تعمیر و نگهداری معمول برای کابینت سوئیچ GIS/AIS

5، بازرسی کیفیت کارخانه برای تجهیزات الکتریکی نیروگاه

6- تجزیه و تحلیل سیستم زمینی برای شبکه های انتقال

7- عیب یابی سیستم های توزیع برق صنعتی

مزایای Weshine

ما تستر مقاومت مدار هوشمند دسکتاپ 300A را با معماری اندازه‌گیری چند حالته برای حل مشکلات جریان موازی پیچیده و مشکلات زمین در سیستم‌های قدرت مدرن ساختیم. تست غیر جداسازی گیره بی سیم زمان خرابی تعمیر و نگهداری را کاهش می دهد و ایمنی سایت را تا حد زیادی بهبود می بخشد، که باعث می شود بسیاری از تامین کنندگان خدمات برق قراردادهای تامین طولانی مدت با ما امضا کنند.

الگوریتم‌های محاسبه جریان بلادرنگ چند کاناله، مقادیر دقیق مقاومت را حتی در محیط‌های زمین موازی تضمین می‌کنند. جریان خروجی زیاد 300 آمپر به سرعت لایه های اکسیدی را روی سطوح تماس کهنه می شکند و نتایج تست مطمئن تری را برای اتصالات رسانای فرسوده ارائه می دهد. کنترل حرارتی هوشمند داخلی دستگاه را تحت بارهای کاری طولانی با جریان بالا ثابت نگه می دارد.

مزایای طراحی صنعتی کاربر پسند برای خریداران:

1، عملکرد هوشمند چند حالته

2، نمایش داده های فعلی در زمان واقعی تجسم شده است

3، مجموعه کاملی از عملکردهای حفاظت ایمنی خودکار

4، ذخیره سازی و صادرات داده های ساخت یافته

فوراً با تیم فروش ما تماس بگیرید تا پیشنهادات سفارشی و فایل های پارامترهای فنی کامل را برای خرید پروژه خود دریافت کنید.
