عایق سنج دیجیتال

Weshine® متر عایق دیجیتال را با گواهینامه CE، کیفیت و دقت بالا اختراع کرد، طبق استانداردهای ملی اختراع و تولید شد، راه حل کامل تست الکتریکی موجود است. برای اطلاعات بیشتر در مورد متر عایق دیجیتال از Weshine با ما تماس بگیرید!

ارسال استعلام    دانلود PDF

توضیحات محصول

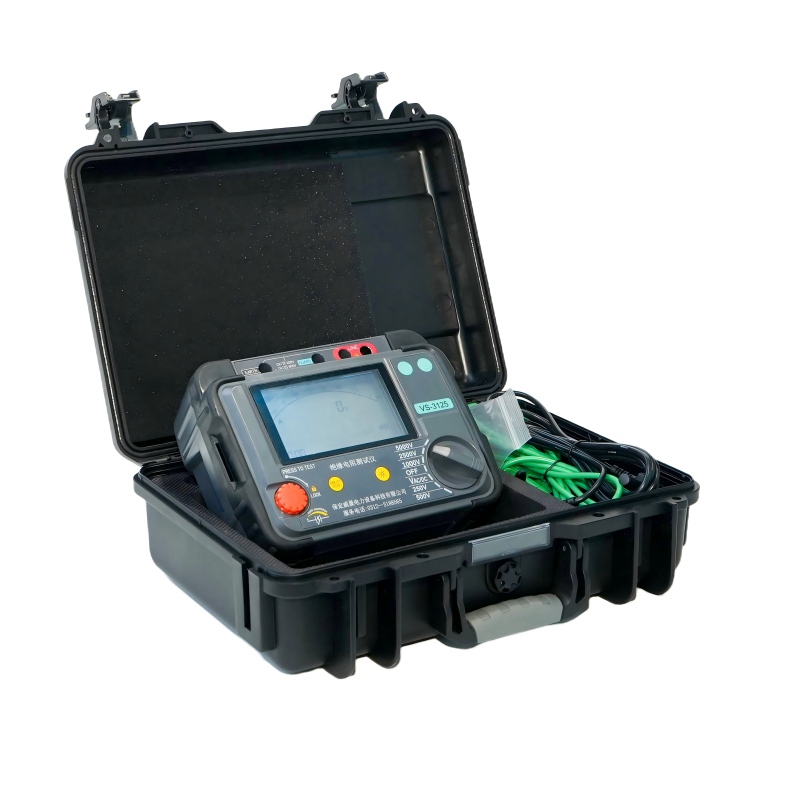

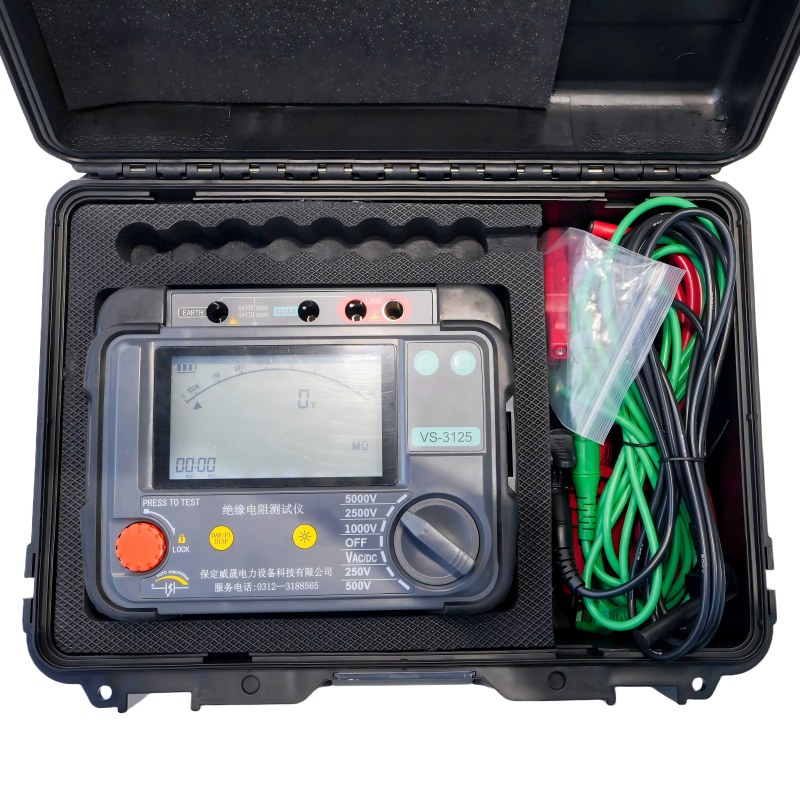

وشینعایق سنج دیجیتالبا نمایشگر قوس دیجیتال و آنالوگ، طراحی شده برای تست مقاومت عایق ولتاژ بالا در تعمیر و نگهداری و سرویس کابل ها، ماشین آلات کارخانه دوار، ترانسفورماتورها، تابلو برق و کاربردهای صنعتی.

تست های عایق DC در ولتاژهای 250 ولت، 500 ولت، 1000 ولت، 2500 ولت، 5000 ولت انجام می شود. محدوده اندازه گیری مقاومت عایق 100 کیلو تا 1000 گرم است. تخلیه خودکار برای مدارهای خازنی تحت آزمایش ارائه شده و ولتاژ واپاشی نمایش داده می شود.

ترمینال محافظ می تواند برای به حداقل رساندن اثرات نشتی سطح و در نتیجه اندازه گیری های اشتباه هنگام انجام آزمایش های مقاومت عایق استفاده شود.

برای اجسام آزمایش خازنی، دستگاه به طور خودکار از طریق یک مقاومت داخلی تخلیه می شود و ولتاژ را در سرتاسر پایانه ها در محدوده 30 ولت تا 600 ولت نشان می دهد که ولتاژهای بالاتر با âHi نشان داده می شود. این ویژگی به دنبال آزمایش بارهای راکتیو نشان دهنده ولتاژ پوسیده است. هنگامی که نشانگر ولتاژ ناپدید می شود، برای کاربر بی خطر است که سیم های تست را جدا کند.

وشینعایق سنج دیجیتالتوسط هشت سلول 1.5 V IEC LR6 (AA) تغذیه می شود. ویژگی های ایمنی طراحی شامل نشانگر هشدار ولتاژ بالا، نمایشگر ولتاژ خارجی پس از تست IR، تخلیه خودکار بارهای راکتیو و سرنخ های تست است.



کاربرد


مواد عایق الکتریکی با گذشت زمان خراب می شوند که منجر به خرابی و هزینه های تعمیر می شود. تست کننده های مقاومت عایق یک ولتاژ DC تنظیم شده را در سراسر عایق اعمال می کنند و جریان جریان را از طریق آن با اعمال قانون اهم برای محاسبه مقاومت عایق اندازه گیری می کنند. جریان جریان دارد زیرا هیچ ماده عایق کاملی نیست.

موارد استفاده از تستر IR عبارتند از:

â

  نصب تجهیزات

  نگهداری روتین

  حل مشکلات



آزمایش عایق با ولتاژ بالا DC بر پلاریزاسیون عایق تأثیر می گذارد به طوری که آزمایش متوالی بدون تخلیه کامل واحد مورد آزمایش نتایج متفاوتی را به همراه خواهد داشت.

باید مراقب بود که همیشه از همان فرآیند و تکنیک اتصال و آزمایش یک عایق استفاده شود تا بتوان نتایج را ترند کرد. ثبت دمای عایق و همچنین مقادیر IR مهم است


ویژگی ها و مزایا


  تست کننده مقاومت عایق فشرده و ناهموار

  عملکرد آسان و انتخاب محدوده ولتاژ

  ولت متر AC و DC (30 V - 600 V)

  تایمر تست مادون قرمز قابل تنظیم توسط کاربر (پیش‌فرض 1 دقیقه)، (حداکثر 19 متر و 50 ثانیه)

  کیف حمل نرم برای ابزار و سرب

  شروع سریع و راهنمای کامل کاربر

  قفل کردن شاخه های عایق HV برای ایمنی بیشتر

  کرکره های سرتاسر پایانه ها از ورود تصادفی خاک و اشیاء دیگر جلوگیری می کند


مشخصات فنی


محدوده عایق

0.1 MΩ تا 2 TΩ

ولتاژهای آزمایشی اسمی

250 ولت، 500 ولت، 1000 ولت، 2500 ولت، 5000 ولت

دقت ولتاژ ترمینال



ولتاژ تست



1000 V 0... 5% از اسمی

ولتاژ تست

دقت عایق

± 5% ± 3 رقم

جریان اتصال کوتاه

5 میلی آمپر ± 0.5 میلی آمپر

دقت ولت متر

±2%rdg±3dgt

منبع تغذیه

8 عدد باتری LR6/AA

محدوده دما و رطوبت عملیاتی



- 20 تا 45 درجه سانتی گراد

رطوبت

80% RH

محدوده دما و رطوبت ذخیره سازی



-20 تا 60 درجه سانتی گراد

حفاظت ایمنی

عایق Cat III 600 V

توجه داشته باشید

خطای سرویس با محدودیت های محیطی اعلام شده دو برابر خطای ذاتی است

EMC

مطابق با IEC 61326-1:2013

ابعاد

177 × 226 × 100 میلی‌متر

وزن

1.9 کیلوگرم (شامل باتری)


VS-3121


VS-3121عایق سنج دیجیتالبرای کاربردهای آزمایشی الکتریکی و صنعتی طراحی شده است، جایی که ولتاژهای عملیاتی بیش از 1000 ولت است و ولتاژهای تست عایق بالاتر مورد نیاز است.

برخلاف VS-3121A، VS-3121 ولتاژهای محدوده ثابت 50 ولت، 100 ولت، 250 ولت، 500 ولت، 1000 ولت و 2500 ولت را ارائه می دهد.



تجهیزات با ولتاژ کاری بالاتر از 1 کیلو ولت نیاز دارندعایق سنج دیجیتالs در ولتاژهای بالاتر از 1 کیلو ولت. در هسته آزمایش ولتاژ بالا، واحدهای 5/10/15 کیلو ولت ما بالاترین سطح تست کیفیت را همراه با ایمنی، راحتی و قابل حمل بودن را ارائه می دهند.

برای قابلیت تست عایق کامل تمام سرمایه بالا





VS-3127

VS-3127عایق سنج دیجیتالتوانایی انجام اندازه گیری دقیق مقاومت عایق تا ولتاژ آزمایشی 15 کیلو ولت با حداکثر مقاومت 30 TΩ را ارائه می دهد. دقت اندازه گیری مقاومت ± 5% از 1 MΩ تا 3 TΩ است!

برای شرکت‌های خدماتی و خدماتی، VS-3127 با انعطاف‌پذیری و قابلیت تصحیح در آینده، یک آزمایش‌کننده همه‌جانبه است. Weshine VS-3127 طوری طراحی شده است که در هر کجا که کار می کنید کار می کند.

حداکثر ولتاژ نامی خروجی به 7 دنده می رسد (250Vï¼500Vï¼1KVï¼2.5KVï¼5KVï¼10KVï¼15KV).

حداکثر جریان اتصال کوتاه 7 میلی آمپر

تست مقاومت عایق (IR)، تست شاخص پلاریزاسیون، تست نسبت جذب دی الکتریک (DAR). حالت تست رمپ (RAMP)، حالت تست مقاومت فیلتر شده (FR). *تست ظرفیت خازنی (Cap.).

عملکرد مانیتور ولتاژ، به طور خودکار ولتاژ زنده اندازه گیری شده را نظارت می کند




چرا در 15 کیلو ولت تست کنید؟



5 کیلو ولت تا 15 کیلو ولت جریان تست را سه برابر می کند - این می تواند از جریان منفی تست در حضور نویز زیاد جلوگیری کند.

15 کیلو ولت برای دارایی های 35000 ولت تا 69000 ولت بر اساس NETA ATS 2007 مشخص شده است.

موتورهای بالای 34500 ولت باید در 15 کیلو ولت بر اساس NETA ATS 2007 آزمایش شوند.


مشخصات فنی


محدوده عایق

0.1 MΩ تا 30 TΩ

ولتاژهای آزمایشی اسمی

250 ولت، 500 ولت، 1 کیلوولت، 2.5 کیلوولت، 5 کیلو ولت، 10 کیلو ولت، 15 کیلوولت

دقت ولتاژ ترمینال



ï¼5%ï½10%ï¼±10V

دقت عایق

1 MΩ تا 3 TΩ، ± 5% ± 3 رقم



ï¼3 TΩ، ± 20٪ ± 3 رقم

جریان اتصال کوتاه

¥7 mA ± 0.5 mA

حالت تست رمپ

±2%rdg±3dgt

منبع تغذیه

با آزمایش با اندازه پله ای 10 درصدی ولتاژ از پیش تعیین شده، به ولتاژ از پیش تعیین شده ارتقا دهید.

محدوده دما و رطوبت عملیاتی



- 20 تا 50 درجه سانتی گراد

رطوبت

80% RH

محدوده دما و رطوبت ذخیره سازی



-25 درجه سانتیگراد تا 65 درجه سانتیگراد

تست ولتاژ

AC/DC: 0Vï½1000V،

دقت: ± 5%rdg±3V

تست ظرفیت

10nFï½25uF،

دقت: ±10%rdg±10nF

تست فعلی

0.01nAï½7mA،

دقت: ± 5%rdg±0.5nA

حفاظت ایمنی

عایق Cat III 600 V

توجه داشته باشید

خطای سرویس با محدودیت های محیطی اعلام شده دو برابر خطای ذاتی است

EMC

مطابق با IEC 61326-1:2013

ابعاد

280 × 260 × 160 میلی متر

وزن

4.9 کیلوگرم (شامل باتری)




انتخاب ها


Weshine دارای 8 سال تجربه به طور خاص برای معامله با طیف کاملی از تجهیزات الکتریکی است. در حال حاضر وشین انواع مختلفی را اختراع کرده استعایق سنج دیجیتالبرای هر مرحله همانطور که در شکل نشان داده شده است:


اطلاعات سفارش برایعایق سنج دیجیتالS

گربه خیر

حداکثر ولتاژ تست

حداکثر محدوده تست

IR/PI/DAR

رمپ

FR

کلاه لبه دار.

VS-3121

2.5 کیلو ولت

100 GΩ







VS-3121A

5.0 کیلو ولت

20 TΩ







VS-3125

5.0 کیلو ولت

10 TΩ



VS-3125A

5.0 کیلو ولت

10 TΩ

VS-3126

10.0 کیلو ولت

20 TΩ



VS-3126A

10.0 کیلو ولت

20 TΩ

VS-3127

15.0 کیلو ولت

30 TΩ





بر اساس مسائل مربوط به زنجیره تامین: لطفاً برای اطلاع از قیمت گذاری فعلی و زمان تحویل، با توزیع کننده مجاز Weshine مورد نظر خود تماس بگیرید.
