توضیحات محصول

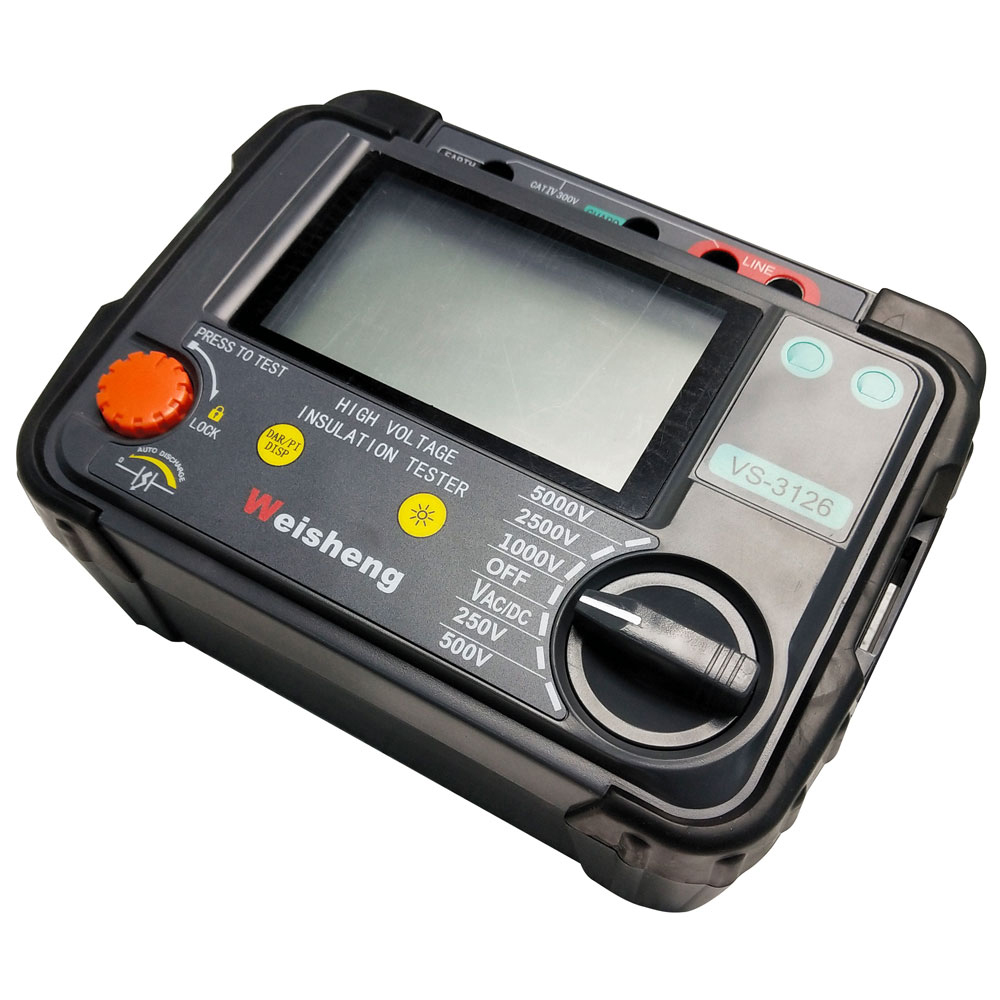

Weshine® VS-3126 یک باتری استمتر مقاومت عایقبا نمایشگر قوس دیجیتال و آنالوگ، طراحی شده برای تست مقاومت عایق ولتاژ بالا در تعمیر و نگهداری و سرویس کابل ها، ماشین آلات کارخانه دوار، ترانسفورماتورها، تابلو برق و کاربردهای صنعتی.

تست های عایق DC در ولتاژهای 250 ولت، 500 ولت، 1000 ولت، 2500 ولت، 5000 ولت انجام می شود. محدوده اندازه گیری مقاومت عایق 100 کیلو اهم تا 1000 گرم اهم است. تخلیه خودکار برای مدارهای خازنی تحت آزمایش ارائه شده و ولتاژ واپاشی نمایش داده می شود.

ترمینال محافظ می تواند برای به حداقل رساندن اثرات نشتی سطح و در نتیجه اندازه گیری های اشتباه هنگام انجام آزمایش های مقاومت عایق استفاده شود.

برای اجسام آزمایش خازنی، دستگاه به طور خودکار از طریق یک مقاومت داخلی تخلیه می شود و ولتاژ را در پایانه ها در محدوده 30 ولت تا 600 ولت نشان می دهد که ولتاژهای بالاتر با «سلام» نشان داده می شود. این ویژگی به دنبال آزمایش بارهای راکتیو نشان دهنده ولتاژ پوسیده است. هنگامی که نشانگر ولتاژ ناپدید می شود، برای کاربر بی خطر است که سیم های تست را جدا کند.

Weshine® VS-3126متر مقاومت عایقتوسط هشت سلول 1.5 V IEC LR6 (AA) تغذیه می شود. ویژگی های ایمنی طراحی شامل نشانگر هشدار ولتاژ بالا، نمایشگر ولتاژ خارجی پس از تست IR، تخلیه خودکار بارهای راکتیو و لیدهای تست است.

برنامه کاربردی

مواد عایق الکتریکی با گذشت زمان خراب می شوند که منجر به خرابی و هزینه های تعمیر می شود. تست کننده های مقاومت عایق یک ولتاژ DC تنظیم شده را در سراسر عایق اعمال می کنند و جریان جریان را با استفاده از قانون اهم برای محاسبه مقاومت عایق اندازه گیری می کنند. جریان جریان دارد زیرا هیچ ماده عایق کاملی نیست.

موارد استفاده از تستر IR عبارتند از:

■ تست و صلاحیت محصول

■ نصب تجهیزات

■ نگهداری روتین

■ حل مشکلات

آزمایش عایق با ولتاژ بالا DC بر پلاریزاسیون عایق تأثیر می گذارد به طوری که آزمایش متوالی بدون تخلیه کامل واحد مورد آزمایش نتایج متفاوتی را به همراه خواهد داشت.

باید مراقب بود که همیشه از همان فرآیند و تکنیک اتصال و آزمایش یک عایق استفاده شود تا بتوان نتایج را ترند کرد. ثبت دمای عایق و همچنین مقادیر IR مهم است

ویژگی ها و مزایا

■ تست کننده مقاومت عایق فشرده و ناهموار

■ عملکرد آسان و انتخاب محدوده ولتاژ

■ ولت متر AC و DC (30 V - 600 V)

■ تایمر تست مادون قرمز قابل تنظیم توسط کاربر (پیش‌فرض 1 دقیقه)، (حداکثر 19 متر و 50 ثانیه)

■ کیف حمل نرم برای ابزار و سرب

■ شروع سریع و راهنمای کامل کاربر

■ قفل کردن شاخه های عایق HV برای ایمنی بیشتر

■ کرکره های سرتاسر پایانه ها از ورود تصادفی خاک و اشیاء دیگر جلوگیری می کند

مشخصات

محدوده عایق	0.1 MΩ تا 2 TΩ
ولتاژهای آزمایشی اسمی	250 ولت، 500 ولت، 1000 ولت، 2500 ولت، 5000 ولت
دقت ولتاژ ترمینال
	<1000 V 0 ... + 10٪ از اسمی ولتاژ تست
	≥1000 V 0...+5% از اسمی ولتاژ تست
دقت عایق	± 5% ± 3 رقم
جریان اتصال کوتاه	5 در ± 0.5 توسط
دقت ولت متر	±2%rdg±3dgt
منبع تغذیه	8 عدد باتری LR6/AA
محدوده دما و رطوبت عملیاتی
	- 20 درجه سانتیگراد تا +45 درجه سانتیگراد
رطوبت	80% RH
محدوده دما و رطوبت ذخیره سازی
	-20 تا +60 درجه سانتیگراد
حفاظت ایمنی	عایق Cat III 600 V
توجه داشته باشید	خطای سرویس با محدودیت های محیطی اعلام شده دو برابر خطای ذاتی است
EMC	مطابق با IEC 61326-1:2013
ابعاد	177 × 226 × 100 میلی‌متر
وزن	1.9 کیلوگرم (شامل باتری)

VS-3126

VS-3126متر مقاومت عایقبرای کاربردهای آزمایشی الکتریکی و صنعتی طراحی شده است، جایی که ولتاژهای عملیاتی بیش از 1000 ولت است و ولتاژهای تست عایق بالاتر مورد نیاز است.

برخلاف VS-3126، VS-3126 ولتاژهای محدوده ثابت 50 ولت، 100 ولت، 250 ولت، 500 ولت، 1000 ولت و 2500 ولت را ارائه می دهد.

تجهیزات با ولتاژهای کاری بالاتر از 1 کیلو ولت به ولتاژهای آزمایشی نسبتاً بالاتری نیاز دارند. برای تطابق کامل با مدرن ترین الزامات تست، Weshine خانواده ای با کیفیت بالا را ارائه می دهدمتر مقاومت عایقs در ولتاژهای بالاتر از 1 کیلو ولت. در هسته آزمایش ولتاژ بالا، واحدهای 5/10/15 کیلو ولت ما بالاترین سطح تست کیفیت را همراه با ایمنی، راحتی و قابل حمل بودن را ارائه می دهند.

برای توانایی کامل تست عایق تمام تجهیزات با سرمایه بالا، Weshine یک قدم جلوتر می رود! استاندارد جهانی تست تجهیزات چرخشی، IEEE 43-2000، توصیه ولتاژ آزمایش را به 10 کیلو ولت برای تجهیزات دارای رتبه 12 کیلو ولت و بالاتر افزایش داد. انطباق کامل با این استاندارد را می توان تنها با یک تستر، مدل 10 کیلوولت ما، به دست آورد.

VS-3127

VS-3127متر مقاومت عایقتوانایی انجام اندازه گیری دقیق مقاومت عایق تا ولتاژ آزمایشی 15 کیلوولت با حداکثر مقاومت 30 TΩ را ارائه می دهد. دقت اندازه گیری مقاومت ± 5% از 1 MΩ تا 3 TΩ است!

برای شرکت‌های خدماتی و خدماتی، VS-3127 با انعطاف‌پذیری و قابلیت تصحیح در آینده، یک آزمایش‌کننده همه‌جانبه است. Weshine VS-3127 طوری طراحی شده است که در هر کجا که کار می کنید کار می کند.

حداکثر ولتاژ نامی خروجی به 7 دنده می رسد (250 ولت، 500 ولت، 1 کیلو ولت، 2.5 کیلو ولت، 5 کیلو ولت، 10 کیلو ولت، 15 کیلو ولت).

حداکثر جریان اتصال کوتاه 7 میلی آمپر

تست مقاومت عایق (IR)، تست شاخص پلاریزاسیون (PI)، تست نسبت جذب دی الکتریک (DAR). حالت تست رمپ (RAMP)، حالت تست مقاومت فیلتر شده (FR). *تست ظرفیت خازنی (Cap.).

عملکرد مانیتور ولتاژ، به طور خودکار ولتاژ زنده اندازه گیری شده را نظارت می کند

چرا در 15 کیلو ولت تست کنید؟

5 کیلو ولت تا 15 کیلو ولت جریان تست را سه برابر می کند - این می تواند از جریان منفی تست در حضور نویز زیاد جلوگیری کند.

15 کیلو ولت برای دارایی های 35000 ولت تا 69000 ولت بر اساس NETA ATS 2007 مشخص شده است.

موتورهای بالای 34500 ولت باید در 15 کیلو ولت بر اساس NETA ATS 2007 آزمایش شوند.

مشخصات

محدوده عایق	0.1 MΩ تا 30 TΩ
ولتاژهای آزمایشی اسمی	250 ولت، 500 ولت، 1 کیلو ولت، 2.5 کیلو ولت، 5 کیلو ولت، 10 کیلو ولت، 15 کیلو ولت
دقت ولتاژ ترمینال
	(5٪ تا 10٪) ± 10 ولت
دقت عایق	1 MΩ تا 3 TΩ، ± 5٪ ± 3 رقم
	＞3 TΩ، ± 20٪ ± 3 رقم
جریان اتصال کوتاه	≥7 در ± 0.5 توسط
حالت تست رمپ	±2%rdg±3dgt
منبع تغذیه	با آزمایش با اندازه پله ای 10 درصدی ولتاژ از پیش تعیین شده، به ولتاژ از پیش تعیین شده ارتقا دهید.
محدوده دما و رطوبت عملیاتی
	- 20 درجه سانتیگراد تا +50 درجه سانتیگراد
رطوبت	80% RH
محدوده دما و رطوبت ذخیره سازی
	-25 درجه سانتیگراد تا +65 درجه سانتیگراد
تست ولتاژ	AC/DC: 0 ولت تا 1000 ولت، دقت: ± 5%rdg±3V
تست ظرفیت	10nF تا 25uF، دقت: ±10%rdg±10nF
تست فعلی	0.01nA~7mA، دقت: ± 5%rdg±0.5nA
حفاظت ایمنی	عایق Cat III 600 V
توجه داشته باشید	خطای سرویس با محدودیت های محیطی اعلام شده دو برابر خطای ذاتی است
EMC	مطابق با IEC 61326-1:2013
ابعاد	280 × 260 × 160 میلی متر
وزن	4.9 کیلوگرم (شامل باتری)

انتخاب ها

Weshine دارای 8 سال تجربه به طور خاص برای معامله با طیف کاملی از تجهیزات الکتریکی است. در حال حاضر وشین انواع مختلفی را اختراع کرده استمتر مقاومت عایقبرای هر مرحله همانطور که در فرم نشان داده شده است:

اطلاعات سفارش برایمتر مقاومت عایقS
گربه خیر	حداکثر ولتاژ تست	حداکثر محدوده تست	IR/PI/DAR	رمپ	FR	سرپوش
VS-3121	2.5 کیلو ولت	100 GΩ	√
VS-3121A	5.0 کیلو ولت	20 تا	√
VS-3125	5.0 کیلو ولت	10 تا	√	√	√
VS-3125A	5.0 کیلو ولت	10 تا	√	√	√	√
VS-3126	10.0 کیلو ولت	20 تا	√	√	√
VS-3126A	10.0 کیلو ولت	20 تا	√	√	√	√
VS-3127	15.0 کیلو ولت	30 تا	√	√	√	√

بر اساس مسائل مربوط به زنجیره تامین: لطفاً برای اطلاع از قیمت گذاری فعلی و زمان تحویل، با توزیع کننده مجاز Weshine مورد نظر خود تماس بگیرید.

گواهینامه های کیفیت

ما همیشه بر این باوریم که تمام موفقیت های شرکت ما ارتباط مستقیمی با کیفیت محصولاتی دارد که ارائه می کنیم.متر مقاومت عایقبالاترین الزامات کیفیت مشخص شده در دستورالعمل های ISO9001، ISO14000:14001 و سیستم کنترل کیفیت دقیق ما را برآورده کنید.
