توضیحات محصول

Weshine VS-3121A یک باتری استمتر تست عایقبا نمایشگر قوس دیجیتال و آنالوگ، طراحی شده برای تست مقاومت عایق ولتاژ بالا در تعمیر و نگهداری و سرویس کابل ها، ماشین آلات کارخانه دوار، ترانسفورماتورها، تابلو برق و کاربردهای صنعتی.

تست های عایق DC در ولتاژهای 250 ولت، 500 ولت، 1000 ولت، 2500 ولت، 5000 ولت انجام می شود. محدوده اندازه گیری مقاومت عایق 100 کیلو تا 1000 گرم است. تخلیه خودکار برای مدارهای خازنی تحت آزمایش ارائه شده و ولتاژ واپاشی نمایش داده می شود.

ترمینال محافظ می تواند برای به حداقل رساندن اثرات نشتی سطح و در نتیجه اندازه گیری های اشتباه هنگام انجام آزمایش های مقاومت عایق استفاده شود.

برای اجسام آزمایش خازنی، دستگاه به طور خودکار از طریق یک مقاومت داخلی تخلیه می شود و ولتاژ را در سرتاسر پایانه ها در محدوده 30 ولت تا 600 ولت نشان می دهد که ولتاژهای بالاتر با âHi نشان داده می شود. این ویژگی به دنبال آزمایش بارهای راکتیو، نشانگر ولتاژ پوسیده را نشان می دهد. هنگامی که نشانگر ولتاژ ناپدید می شود، برای کاربر بی خطر است که سیم های تست را جدا کند.

VS-3121Aمتر تست عایقتوسط هشت سلول 1.5 V IEC LR6 (AA) تغذیه می شود. ویژگی های ایمنی طراحی شامل نشانگر هشدار ولتاژ بالا، نمایشگر ولتاژ خارجی پس از تست IR، تخلیه خودکار بارهای راکتیو و سرنخ های تست است.

کاربرد

مواد عایق الکتریکی با گذشت زمان خراب می شوند که منجر به خرابی و هزینه های تعمیر می شود. تسترهای مقاومت عایق یک ولتاژ DC تنظیم شده را در سراسر عایق اعمال می کنند و جریان جریان را با استفاده از قانون اهم برای محاسبه مقاومت عایق اندازه گیری می کنند. جریان جریان دارد زیرا هیچ ماده عایق کاملی نیست.

موارد استفاده از تستر IR عبارتند از:

â

■ نصب تجهیزات

■ نگهداری روتین

■ حل مشکلات

آزمایش عایق با ولتاژ بالا DC بر پلاریزاسیون عایق تأثیر می گذارد به طوری که آزمایش متوالی بدون تخلیه کامل واحد مورد آزمایش نتایج متفاوتی را به همراه خواهد داشت.

باید مراقب بود که همیشه از همان فرآیند و تکنیک اتصال و آزمایش یک عایق استفاده شود تا بتوان نتایج را ترند کرد. ثبت دمای عایق و همچنین مقادیر IR مهم است

ویژگی ها و مزایا

■ تستر مقاومت عایق فشرده و ناهموار

■ عملکرد آسان و انتخاب محدوده ولتاژ

■ ولت متر AC و DC (30 V - 600 V)

■ تایمر تست مادون قرمز قابل تنظیم توسط کاربر (پیش‌فرض 1 دقیقه)، (حداکثر 19 متر و 50 ثانیه)

■ کیف حمل نرم برای ابزار و سرب

■ شروع سریع و راهنمای کامل کاربر

■ قفل کردن شاخه های عایق HV برای ایمنی بیشتر

■ کرکره های سرتاسر پایانه ها از ورود تصادفی خاک و سایر اشیاء جلوگیری می کند

مشخصات فنی

محدوده عایق	0.1 MÎ© تا 2 TÎ©
ولتاژهای آزمایشی اسمی	250 ولت، 500 ولت، 1000 ولت، 2500 ولت، 5000 ولت
دقت ولتاژ ترمینال
	ولتاژ تست
	1000 V 0... 5% از اسمی ولتاژ تست
دقت عایق	± 5% ± 3 رقم
جریان اتصال کوتاه	5 میلی آمپر ± 0.5 میلی آمپر
دقت ولت متر	±2%rdg±3dgt
منبع تغذیه	8 عدد باتری LR6/AA
محدوده دما و رطوبت عملیاتی
	- 20 تا 45 درجه سانتی گراد
رطوبت	80% RH
محدوده دما و رطوبت ذخیره سازی
	-20 تا 60 درجه سانتی گراد
حفاظت ایمنی	عایق Cat III 600 V
توجه داشته باشید	خطای سرویس با محدودیت های محیطی اعلام شده دو برابر خطای ذاتی است
EMC	مطابق با IEC 61326-1:2013
ابعاد	177 × 226 × 100 میلی‌متر
وزن	1.9 کیلوگرم (شامل باتری)

VS-3121

VS-3121متر تست عایقبرای کاربردهای آزمایشی الکتریکی و صنعتی طراحی شده است، جایی که ولتاژهای عملیاتی بیش از 1000 ولت است و ولتاژهای تست عایق بالاتر مورد نیاز است.

برخلاف VS-3121A، VS-3121 ولتاژهای محدوده ثابت 50 ولت، 100 ولت، 250 ولت، 500 ولت، 1000 ولت و 2500 ولت را ارائه می دهد.

تجهیزات با ولتاژ کاری بالاتر از 1 کیلو ولت نیاز دارندمتر تست عایقs در ولتاژهای بالاتر از 1 کیلو ولت. در هسته آزمایش ولتاژ بالا، واحدهای 5/10/15 کیلو ولت ما بالاترین سطح تست کیفیت را همراه با ایمنی، راحتی و قابل حمل بودن را ارائه می دهند.

برای قابلیت تست عایق کامل تمام سرمایه بالا

VS-3127

VS-3127متر تست عایقتوانایی انجام اندازه گیری دقیق مقاومت عایق تا ولتاژ آزمایشی 15 کیلو ولت با حداکثر مقاومت 30 TÎ© را ارائه می دهد. دقت اندازه گیری مقاومت ± 5% از 1 MÎ© تا 3 TÎ© است!

برای شرکت های خدماتی و خدماتی، VS-3127 یک آزمایش کننده همه جانبه با انعطاف پذیری و قابلیت تصحیح در آینده است. Weshine VS-3127 طوری طراحی شده است که در هر کجا که کار می کنید کار می کند.

حداکثر ولتاژ نامی خروجی به 7 دنده می رسد (250Vï¼500Vï¼1KVï¼2.5KVï¼5KVï¼10KVï¼15KV).

حداکثر جریان اتصال کوتاه 7 میلی آمپر

تست مقاومت عایق (IR)، تست شاخص پلاریزاسیون، تست نسبت جذب دی الکتریک (DAR). حالت تست رمپ (RAMP)، حالت تست مقاومت فیلتر شده (FR). *تست ظرفیت خازنی (Cap.).

عملکرد مانیتور ولتاژ، به طور خودکار ولتاژ زنده اندازه گیری شده را نظارت می کند

چرا در 15 کیلو ولت تست کنید؟

5 کیلو ولت تا 15 کیلو ولت جریان تست را سه برابر می کند - این می تواند از جریان منفی تست در حضور نویز زیاد جلوگیری کند.

15 کیلو ولت برای دارایی های 35000 ولت تا 69000 ولت بر اساس NETA ATS 2007 مشخص شده است.

موتورهای بالای 34500 ولت باید در 15 کیلو ولت بر اساس NETA ATS 2007 آزمایش شوند.

مشخصات فنی

محدوده عایق	0.1 MÎ© تا 30 TÎ©
ولتاژهای آزمایشی اسمی	250 ولت، 500 ولت، 1 کیلوولت، 2.5 کیلوولت، 5 کیلو ولت، 10 کیلو ولت، 15 کیلوولت
دقت ولتاژ ترمینال
	ï¼5%ï½10%ï¼±10V
دقت عایق	1 MÎ© تا 3 TÎ©، ± 5% ± 3 رقم
	ï¼3 TÎ©، ± 20٪ ± 3 رقم
جریان اتصال کوتاه	¥7 mA ± 0.5 mA
حالت تست رمپ	±2%rdg±3dgt
منبع تغذیه	با آزمایش با اندازه پله ای 10 درصدی ولتاژ از پیش تعیین شده، به ولتاژ از پیش تعیین شده ارتقا دهید.
محدوده دما و رطوبت عملیاتی
	- 20 تا 50 درجه سانتی گراد
رطوبت	80% RH
محدوده دما و رطوبت ذخیره سازی
	-25 درجه سانتیگراد تا 65 درجه سانتیگراد
تست ولتاژ	AC/DC: 0Vï½1000V، دقت: ± 5%rdg±3V
تست ظرفیت	10nFï½25uF، دقت: ±10%rdg±10nF
تست فعلی	0.01nAï½7mA، دقت: ± 5%rdg±0.5nA
حفاظت ایمنی	عایق Cat III 600 V
توجه داشته باشید	خطای سرویس با محدودیت های محیطی اعلام شده دو برابر خطای ذاتی است
EMC	مطابق با IEC 61326-1:2013
ابعاد	280 × 260 × 160 میلی متر
وزن	4.9 کیلوگرم (شامل باتری)

انتخاب ها

Weshine دارای 8 سال تجربه به طور خاص برای معامله با طیف کاملی از تجهیزات الکتریکی است. در حال حاضر وشین انواع مختلفی را اختراع کرده استمتر تست عایقبرای هر مرحله همانطور که در فرم نشان داده شده است:

اطلاعات سفارش برایمتر تست عایقS
گربه خیر	حداکثر ولتاژ تست	حداکثر محدوده تست	IR/PI/DAR	رمپ	FR	کلاه لبه دار.
VS-3121	2.5 کیلو ولت	100 GÎ©	√
VS-3121A	5.0 کیلو ولت	20 TÎ©	√

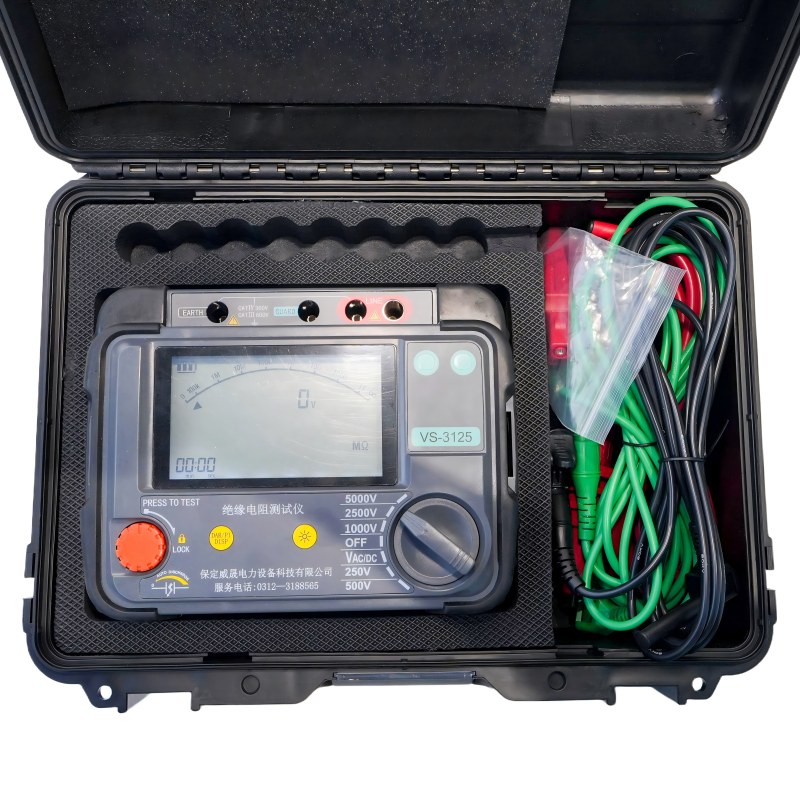

VS-3125	5.0 کیلو ولت	10 TÎ©	√	√	√
VS-3125A	5.0 کیلو ولت	10 TÎ©	√	√	√	√
VS-3126	10.0 کیلو ولت	20 TÎ©	√	√	√
VS-3126A	10.0 کیلو ولت	20 TÎ©	√	√	√	√
VS-3127	15.0 کیلو ولت	30 TÎ©	√	√	√	√

بر اساس مسائل مربوط به زنجیره تامین: لطفاً برای اطلاع از قیمت گذاری فعلی و زمان تحویل، با توزیع کننده مجاز Weshine مورد نظر خود تماس بگیرید.

گواهی های کیفیت

ما همیشه بر این باوریم که تمام موفقیت شرکت ما به طور مستقیم با کیفیت محصولاتی که ارائه می کنیم مرتبط است.متر تست عایقبالاترین الزامات کیفیت مشخص شده در دستورالعمل های ISO9001، ISO14000:14001 و سیستم کنترل کیفیت دقیق ما را برآورده کنید.
