توضیحات محصول

تجهیزات تست حفاظت رله سه فاز با کیفیت را از Weishine، تولید کننده حرفه ای در چین، برای بازرسی رله های حفاظتی، واحدهای حفاظت ریزپردازنده، مدارهای ثانویه، تجهیزات اتوماسیون و سیستم های حفاظت کامل شبکه برق مهندسی شده است. رله ها باید در زیر خطاهای خط، ولتاژ غیرعادی، جریان اضافه، اقدامات بسته شدن مجدد، محرک های حفاظت دیفرانسیل و کنترل حرکات مدار به دقت پاسخ دهند، بنابراین آزمایش منظم برای عملکرد ایمن و هماهنگ سیستم قدرت ضروری است.

تستر حفاظت رله سه فاز چیست؟

تستر حفاظت رله سه فاز یک دستگاه تست حرفه ای است که برای تأیید عملکرد و ویژگی های عملکرد رله های محافظ، واحدهای حفاظتی مبتنی بر ریزپردازنده، مدارهای ثانویه، تجهیزات اتوماسیون و طرح های حفاظتی سیستم قدرت طراحی شده است.

تستر سیگنال های جریان ثانویه، ولتاژ، فرکانس، زاویه فاز، هارمونیک، DC و سوئیچینگ را برای شبیه سازی شرایط نرمال و غیرعادی سیستم قدرت تولید می کند. با اعمال این سیگنال های شبیه سازی شده بر روی دستگاه های حفاظتی آزمایش شده، مهندسان می توانند تنظیمات رله، مقادیر پیکاپ، زمان کارکرد، منطق سفر و پاسخ تماس را بررسی کنند.

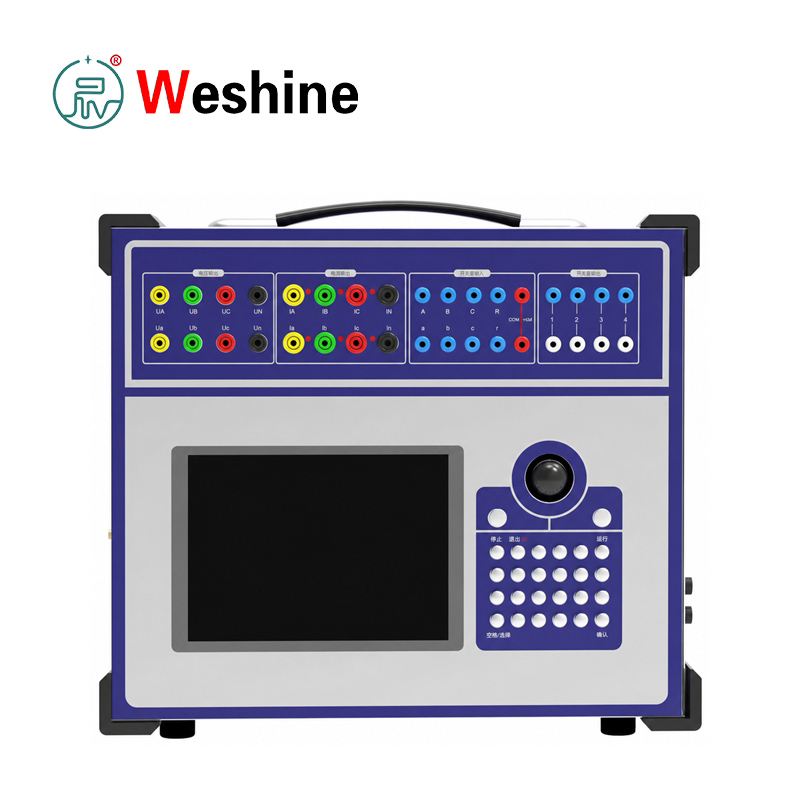

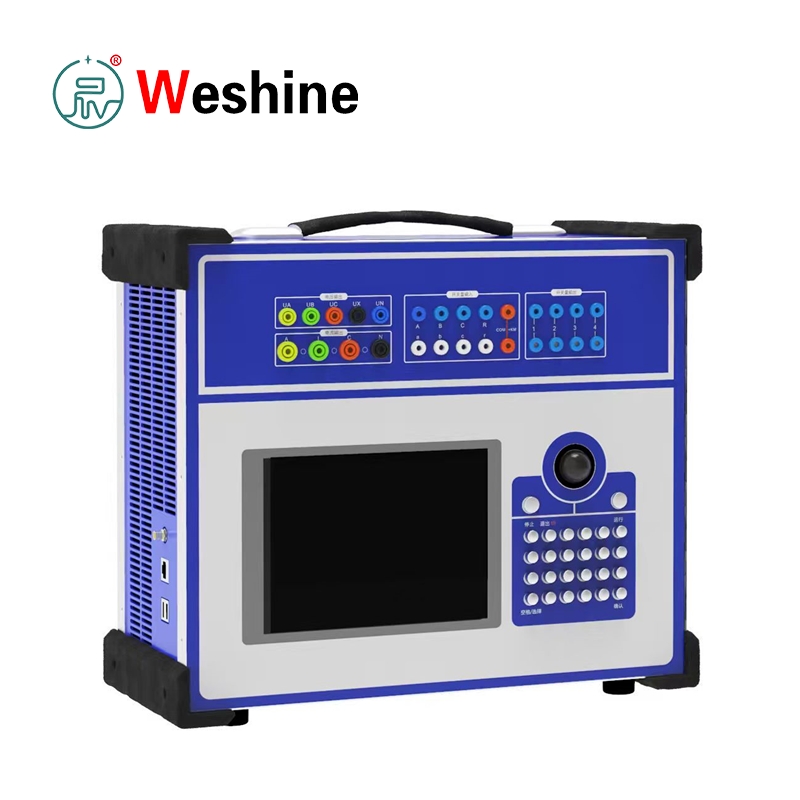

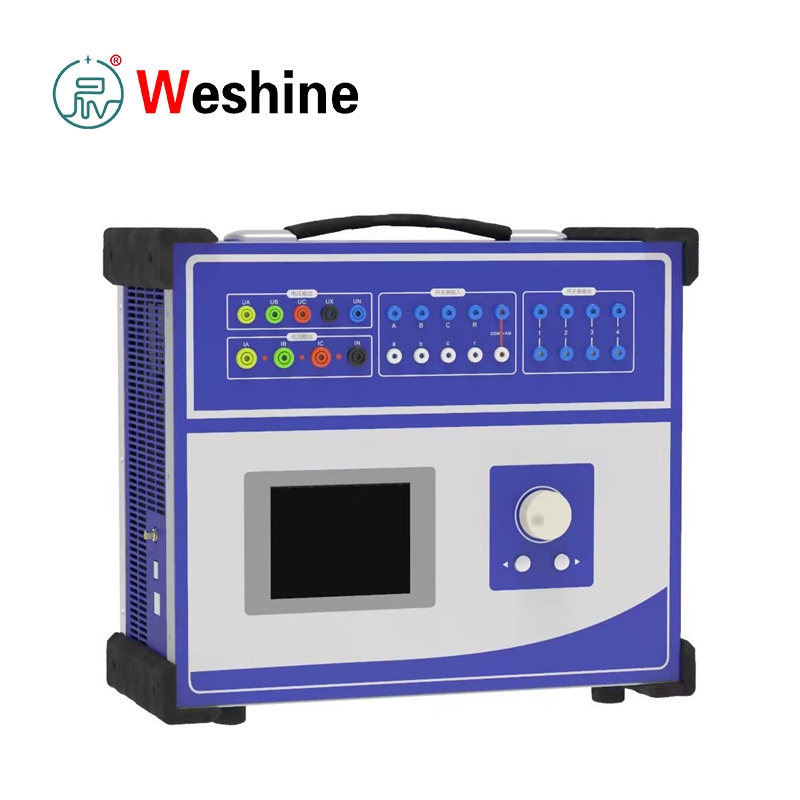

Three Phase Relay Protection Tester

جریان و ولتاژ خروجی چند کاناله

تستر حفاظت رله سه فاز مجهز به 4 کانال ولتاژ و 3 کانال جریان برای تست جامع حفاظت رله می باشد. کانال های ولتاژ از تست های ولتاژ فاز، ولتاژ خط، ولتاژ توالی صفر، عدم تعادل ولتاژ، افت ولتاژ، تغییر فرکانس و تست های سنکرون پشتیبانی می کنند.

سه کانال جریان می توانند به طور مستقل برای آزمایش جریان فاز جداگانه عمل کنند یا به صورت موازی به هم متصل شوند تا خروجی جریان کوتاه مدت تا 120 آمپر را ارائه دهند. از تست رله های اضافه جریان، رله های خطای زمین، حفاظت در زمان معکوس، حفاظت دیفرانسیل، حفاظت از فاصله، منطق بسته شدن مجدد، حفاظت از ولتاژ پایین و رله های فرکانس پشتیبانی می کند.

کنترل کامپیوتر صنعتی و عملیات میدانی

این تستر که بر روی یک پلت فرم رایانه صنعتی ساخته شده است، یک صفحه نمایش داخلی و پانل عملیات محلی را برای آزمایش میدانی مستقل بدون رایانه خارجی ادغام می کند. پارامترها و نتایج تست را می توان مستقیماً روی صفحه نمایش مشاهده کرد که آن را برای راه اندازی و نگهداری در محل مناسب می کند.

این تجهیزات همچنین می تواند با نرم افزار سازگار به رایانه شخصی متصل شود تا از عملکردهای تست پیشرفته، مدیریت داده ها و تولید خودکار گزارش آزمایش پشتیبانی کند.

جریان انعطاف پذیر، ولتاژ و خروجی DC

تستر طیف گسترده ای از قابلیت های خروجی را ارائه می دهد، از جمله:

خروجی جریان AC:0 ~ 40 آمپر در هر کانال، تا 120 آمپر خروجی کوتاه مدت با سه کانال موازی

خروجی ولتاژ AC:ولتاژ فاز 0~120V و ولتاژ خط 0~240V

خروجی DC:جریان DC، ولتاژ DC و منبع تغذیه کمکی DC قابل تنظیم

این توابع از تست رله DC پشتیبانی می‌کنند و به دستگاه‌های حفاظتی و مدارهای ثانویه اجازه می‌دهند در حین راه‌اندازی میدانی، انرژی بگیرند.

اندازه گیری فرکانس، هارمونیک و زمان

تستر فرکانس متغیر و خروجی سیگنال هارمونیک را برای شبیه سازی شرایط عملیاتی مختلف سیستم قدرت، از جمله تغییرات فرکانس و محیط های هارمونیک چند مرتبه ادغام می کند. این کار تکنسین ها را قادر می سازد تا عملکرد رله را تحت شرایط سیگنال ثانویه متفاوت ارزیابی کنند و نه فقط در فرکانس توان استاندارد.

ماژول های ورودی و خروجی سوئیچ داخلی از تشخیص تماس سفر، نظارت بر تماس رله، شبیه سازی قطع کننده مدار، تأیید سیگنال راه اندازی و اندازه گیری زمان عمل پشتیبانی می کنند. محدوده زمان‌بندی به 0.1 میلی‌ثانیه تا 9999 ثانیه می‌رسد و امکان اندازه‌گیری دقیق زمان کار رله، تأخیر سفر، بازه‌های بسته شدن مجدد و پاسخ منطقی حفاظتی را فراهم می‌کند.

محدوده کاربرد و حفاظت ایمنی

تستر حفاظت رله سه فاز برای تست رله های الکترومغناطیسی، رله های استاتیک، دستگاه های حفاظت دیجیتال، رله های ریزپردازنده، دستگاه های بسته شدن مجدد و سیستم های حفاظت ترانسفورماتور، خط، موتور و ژنراتور مناسب است.

به طور گسترده ای در پست ها، نیروگاه ها، اتاق های توزیع کارخانه، شبکه های تامین برق راه آهن و آزمایشگاه های رله حرفه ای استفاده می شود.

عملکردهای حفاظتی چندگانه، از جمله حفاظت از اضافه بار خروجی، خود عیب یابی، قفل خروجی و طراحی قدرت شروع نرم یکپارچه شده است. این عملکردها به محافظت از تستر و تجهیزات متصل در حین عملیات میدانی کمک می کند. این تجهیزات باید توسط تکنسین های آموزش دیده آشنا با ایمنی مدار ثانویه، روش های استاندارد سیم کشی، و گردش کار تست رله استفاده شود.

تجهیزات مطابقت داردGB/T 7261-2008وDL/T 624-2010. اپراتورها باید از کدهای تست رله محلی، قوانین راه اندازی نیروگاه و استانداردهای ایمنی در محل در حین استفاده پیروی کنند.

مشخصات سیستم		خروجی جریان AC		خروجی جریان DC
مورد	مشخصات	مورد	مشخصات	مورد	مشخصات
مدل محصول	VS-JB900	دقت خروجی	کلاس 0.2	دقت خروجی	کلاس 0.5
نوع محصول	تستر حفاظت رله سه فاز	خروجی جریان فاز، RMS	0 تا 40 A	خروجی جریان فاز	0 تا ± 10 آمپر در هر فاز
پلت فرم کنترل	نوع کامپیوتر صنعتی	خروجی جریان موازی سه فاز RMS	0 تا 120 A	خروجی موازی سه فاز	0 تا 30 ± A
پیکربندی خروجی	ولتاژ 4 فاز، جریان 3 فاز	جریان فاز مجاز طولانی مدت، RMS	10 A	حداکثر ولتاژ بار خروجی	20 ولت
تست های قابل اجرا	حفاظت رله، مدار ثانویه، تست دستگاه اتوماسیون	حداکثر توان خروجی جریان فاز	420 VA
حالت عملیات	عملیات مستقل؛ اتصال کامپیوتر با توجه به پیکربندی پشتیبانی می شود	حداکثر توان خروجی در جریان موازی سه فاز	900 VA
استانداردهای مرجع	GB/T 7261-2008، DL/T 624-2010	زمان کار مجاز در حداکثر جریان موازی سه فاز	10 ثانیه
		محدوده فرکانس اساسی	20 تا 1000 هرتز
		نظم هارمونیک	1 تا 20

خروجی ولتاژ AC		خروجی ولتاژ DC		تغییر مقدار و زمان
مورد	مشخصات	مورد	مشخصات	مورد	مشخصات
دقت خروجی	کلاس 0.2	دقت خروجی	کلاس 0.5	سوئیچینگ ورودی	10 کانال
خروجی ولتاژ فاز، RMS	0 تا 120 ولت	دامنه خروجی ولتاژ فاز	0 تا 160 ولت	ورودی تماس خشک	1 تا 20 میلی آمپر، 24 ولت
خروجی ولتاژ خط، RMS	0 تا 240 ولت	دامنه خروجی ولتاژ خط	0 تا 320± ولت	ورودی تماس بالقوه، منطق 0	0 تا +6 ولت
ولتاژ فاز / توان خروجی ولتاژ خط	80 VA / 100 VA	ولتاژ فاز / توان خروجی ولتاژ خط	70 VA / 140 VA	ورودی تماس بالقوه، منطق 1	+11 ولت تا +250 ولت
محدوده فرکانس اساسی	20 تا 1000 هرتز			سوئیچینگ خروجی	8 جفت
نظم هارمونیک	1 تا 20			ظرفیت تماس DC	220 ولت / 0.2 آمپر
				ظرفیت تماس AC	220 ولت / 0.5 آمپر
				محدوده اندازه گیری زمان	0.1 میلی ثانیه تا 9999 ثانیه
				دقت اندازه گیری زمان	0.1 میلی ثانیه

شرایط محیطی		خصوصیات فیزیکی
مورد	مشخصات	مورد	مشخصات
دمای عملیاتی	-10 تا +50 درجه سانتی گراد	ابعاد واحد اصلی	400 × 300 × 180 میلی متر
دمای ذخیره سازی	-25 تا +70 درجه سانتی گراد	وزن واحد اصلی	تقریباً 18 کیلوگرم
رطوبت نسبی	5٪ تا 95٪، غیر متراکم

راهنمای عملیات محصول

تستر حفاظت رله سه فاز سیگنال های جریان ثانویه، ولتاژ، فرکانس، زاویه فاز، هارمونیک، DC و سوئیچینگ را برای شبیه سازی شرایط عادی و معیوب شبکه تولید می کند، سپس سیگنال ها را به دستگاه حفاظتی آزمایش شده تغذیه می کند. کنش‌های تماس، خروجی‌های سفر، سیگنال‌های برگشتی و بازخورد منطقی را کنترل می‌کند، زمان عمل و مقادیر تنظیمات عملیاتی را به‌طور خودکار ضبط می‌کند.

قبل از آزمایش، مدل رله، جریان ثانویه نامی، ولتاژ ثانویه نامی، تقاضای برق DC، نوع تماس قطع و پارامترهای حفاظتی از پیش تعیین شده را تأیید کنید. نمودارهای سیم‌کشی دستگاه حفاظتی را بررسی کنید، مدارهای تست را بر اساس قوانین ایمنی جدا کنید، سپس خروجی‌های جریان، خروجی‌های ولتاژ، پورت‌های ورودی/خروجی سوئیچ و پایانه‌های برق کمکی DC را به درستی وصل کنید.

مراحل تست رله اضافه جریان:جریان خروجی، زاویه فاز، فرکانس و مدت زمان تست را تنظیم کنید. افزایش تدریجی جریان بر اساس روش‌های تست استاندارد، ثبت مقدار برداشت، مقدار خروج و زمان کارکرد. برای تست جریان بالا سه فاز، سه کانال جریان را موازی کنید تا به حداکثر خروجی کوتاه مدت 120 آمپر برسید.

مراحل تست رله ولتاژ:کانال های ولتاژ را وصل کنید و ولتاژ فاز یا خط را در صورت نیاز پیکربندی کنید. این واحد ولتاژ کم، اضافه ولتاژ، ولتاژ دنباله صفر، عدم تعادل ولتاژ و افست فاز را شبیه سازی می کند. عملکرد تغییر فرکانس کاهش بار زیر فرکانس و کالیبراسیون رله فرکانس را ارائه می دهد.

تست حفاظت فاصله، جهت، دیفرانسیل و بسته شدن مجدد: ولتاژ، جریان، زاویه فاز و کنتاکت های سوئیچ را طبق طرح های منطقی حفاظتی تنظیم کنید. تجهیزات حرکت تماس رله را ردیابی می کند و زمان سفر را اندازه گیری می کند. پورت های خروجی سوئیچ کنتاکت های کمکی شکن یا سیگنال های منطقی خارجی را در صورت نیاز شبیه سازی می کنند.

تست رله DC و مدار کمکی:از خروجی ولتاژ/جریان DC در محدوده های نامی استفاده کنید. هنگامی که برق DC در محل در دسترس نیست یا به برق آزمایشی ایزوله نیاز است، منبع تغذیه کمکی DC قابل تنظیم داخلی را فعال کنید.

پس از اتمام تمام آزمایش‌ها، مقادیر عملکرد اندازه‌گیری شده و داده‌های زمان‌بندی را با تنظیمات حفاظتی از پیش تعیین‌شده مقایسه کنید. بایگانی سوابق آزمون با رعایت مقررات مدیریت نگهداری و راه اندازی داخلی.

ویژگی های اصلی

1. کانال های خروجی جریان مستقل ولتاژ 4 فاز و 3 فاز استاندارد

2. خروجی جریان AC تک کانال تا 40A

3. سه کانال جریان موازی از خروجی حداکثر 120 آمپر کوتاه مدت پشتیبانی می کنند

محدوده خروجی ولتاژ فاز 4 AC: 0 تا 120 ولت

محدوده ولتاژ خروجی خط 5 AC: 0 تا 240 ولت

6. خروجی جریان DC داخلی برای تمام سناریوهای تست حفاظت رله

7. خروجی ولتاژ DC داخلی برای شبیه سازی حالت مدار ثانویه

8. خروجی منبع تغذیه کمکی DC قابل تنظیم مستقل

9. محدوده زمان‌بندی عمل رله: 0.1 میلی‌ثانیه تا 9999 ثانیه

10. کانال های ورودی را برای نظارت بر وضعیت تماس رله در زمان واقعی تغییر دهید

11. کانال های خروجی را برای شبیه سازی قطع کننده های مدار و سیگنال های تماس خارجی تغییر دهید

12. خروجی سیگنال هارمونیک برای آزمایش ویژگی های پاسخ هارمونیک دستگاه های حفاظتی

13. خروجی سیگنال فرکانس متغیر برای بازرسی رله فرکانس

14. صفحه نمایش روی برد برای نمایش واضح تمام پارامترها و نتایج تست

15-کنترل کامپیوتر صنعتی عملکرد مستقل کاملا آفلاین را امکان پذیر می کند

16. پورت USB رزرو شده برای خواندن داده ها و پشتیبانی از اتصال نرم افزار

17. قفل خروجی خودکار در وضعیت کار غیر عادی برای جلوگیری از آسیب تجهیزات

18. عملکردهای یکپارچه خود بررسی عیب و حفاظت سخت افزاری چند لایه

19. سازگار با کالیبراسیون حفاظت ریزپردازنده، رله های ساکن و رله های الکترومغناطیسی

20. ابزار همه کاره برای راه اندازی میدانی، تعمیر و نگهداری روزانه و تست های آزمایشگاهی

سناریوهای کاربردی

1. تیم های عملیات و تعمیر و نگهداری شبکه برق

راه اندازی پست های جدید، کالیبراسیون حفاظت دوره ای، بازرسی مدار ثانویه، آزمایش مدار سفر و تعمیر و نگهداری طرح حفاظت کامل را انجام دهید.

2. سازندگان ترانسفورماتور

بازرسی کارخانه ای از کابینت های حفاظتی، تأیید رله دیفرانسیل، بررسی رابط حفاظت دما و آزمایش های پذیرش کارخانه برای پانل های حفاظتی را انجام دهید.

3. نیروگاه ها

کالیبراسیون کامل حفاظت ژنراتور، حفاظت ترانسفورماتور اصلی، حفاظت موتور، سیستم برق کمکی و حفاظت تابلو برق در هنگام راه اندازی واحد و تعمیر و نگهداری قطعی.

4. صنعت راه آهن

پست های کششی راه آهن و شبکه های توزیع مجهز به دستگاه های حفاظت رله هستند. این تجهیزات تعمیر و نگهداری معمول رله، تأیید حفاظت فیدر و بررسی منطقی تردد قطع کننده مدار را انجام می دهد.

5. شرکت های بزرگ صنعتی

کارخانه های فولاد، معدن، پتروشیمی و تولیدی از آن برای تعمیر و نگهداری منظم رله ولتاژ متوسط، تست حفاظت موتور و بازرسی مدار حفاظت پست پست کارخانه استفاده می کنند.

6. دانشگاه ها و موسسات آموزش حرفه ای

از دستگاه برای آموزش تئوری های حفاظت رله، عملیات تست تزریق ثانویه، شبیه سازی وضعیت خطا و آموزش عملی هماهنگی حفاظت استفاده کنید.

7. آزمایشگاه های تست شخص ثالث

کالیبراسیون کامل رله، تأیید عملکرد تجهیزات حفاظتی، بازرسی پذیرش ورودی و ارائه خدمات راه اندازی خارجی.

8. خدمه تعمیر و نگهداری کابل

پس از تعویض یا تعمیر کابل، حفاظت فیدر، حفاظت از خطای زمین، منطق بسته شدن مجدد و مدارهای کنترل ثانویه منطبق را بررسی کنید.

آیتم های آزمایشی موجود

1. بازرسی کلی عملکرد دستگاه های حفاظتی مبتنی بر ریزپردازنده

2. کالیبراسیون و تایید رله های الکترومغناطیسی

3. تست عملکرد رله های استاتیک

4. آزمایش مقدار و محدودیت زمانی برای رله های اضافه جریان

5. بازرسی کامل رله های خطای زمین

6. کالیبراسیون رله های حفاظتی در برابر ولتاژ و اضافه ولتاژ

7. تست عملکرد رله های فرکانس

8. آزمایش شبیه سازی عملکردی برای حفاظت جهت

9. کالیبراسیون کامل حفاظت دیفرانسیل

10. شبیه سازی شرایط کاری برای حفاظت از فاصله

11. بازرسی عملکردی دستگاه های بازکننده خودکار

12. تأیید مدار قطع مدار

13. راه اندازی کامل مدار ثانویه در محل

14. آزمایش پذیرش کارخانه برای پانل های حفاظتی

15. اندازه گیری دقیق زمان عمل رله

مورد کاربردی کاربردی

زمینه صنعت: ارتقا و راه اندازی پست ولتاژ متوسط

چالش پروژه: یک تیم ساخت و ساز مسئولیت پروژه نوسازی پست را بر عهده گرفت. پانل های حفاظتی داخلی آن شامل عملکردهای منطقی جریان اضافه، خطای زمین، ولتاژ کم، بسته شدن مجدد و قطع کننده می باشد. این پروژه به یک دستگاه واحد نیاز داشت که بتواند جریان سه فاز، ولتاژ چهار فاز و شبیه سازی تماس و زمان بندی با دقت بالا را پشتیبانی کند. اینجاست که تستر حفاظت رله سه فاز قابلیت تست همه کاره را ارائه می دهد.

جریان آزمایش کامل: تکنسین‌ها دستگاه را به پایانه‌های ورودی جریان، پایانه‌های ورودی ولتاژ، کنتاکت‌های تریپ و مدارهای منطقی خارجی رله کردند. آنها ابتدا مقادیر برداشت و خروج جریان AC را آزمایش کردند، سپس زمان عمل حفاظتی را تحت جریان خطای شبیه سازی شده ثبت کردند. کانال های ولتاژ شبیه سازی ولتاژ پایین و حالت های بازیابی ولتاژ. وضعیت تماس کمکی کلید خروجی شبیه‌سازی شده تغییر می‌کند، در حالی که ورودی سوئیچ سیگنال‌های سفر و بازگشت را به صورت همزمان ضبط می‌کند.

نتیجه پروژه: همه مقادیر تنظیم رله با طرح طراحی راه اندازی مطابقت داشتند. اطلاعات زمان سفر و اقدام در اسناد بهره برداری و نگهداری ثبت شد. تمام انحرافات سیم کشی و تنظیم قبل از راه اندازی رسمی پانل های حفاظتی اصلاح شد.

مزایای کاربرد: سیگنال های شبیه سازی ثانویه استاندارد شده توسط یک ماشین منفرد با داده های زمان بندی قابل ردیابی برای بایگانی تولید می شوند. هیچ منبع جریان جداگانه، منابع ولتاژ، تایمر یا شبیه سازهای تماسی مورد نیاز نیست، که به شدت مقادیر ابزار در محل را کاهش می دهد. هزینه خرید کلی برای شرکت های مهندسی را کاهش می دهد.

سوالات متداول

1، تستر حفاظت رله سه فاز برای چه مواردی استفاده می شود؟

برای تست تزریق ثانویه رله‌های محافظ، دستگاه‌های حفاظتی ریزپردازنده، مدارهای سفر، دستگاه‌های بسته‌کننده مجدد و پانل‌های حفاظتی استفاده می‌شود.

2، VS-JB900 چند خروجی ولتاژ و جریان دارد؟

ولتاژ استاندارد 4 فاز و خروجی جریان 3 فاز را ارائه می دهد.

3، حداکثر خروجی جریان AC چقدر است؟

هر فاز می تواند 0 تا 40 A RMS خروجی دهد. هنگامی که سه کانال جریان به صورت موازی متصل می شوند، خروجی می تواند برای آزمایش کوتاه مدت به 0 تا 120 A RMS برسد.

4، محدوده ولتاژ خروجی AC چیست؟

محدوده ولتاژ خروجی فاز 0 تا 120 ولت RMS و محدوده ولتاژ خروجی خط 0 تا 240 ولت RMS است.

5، آیا تستر می تواند زمان عمل رله را اندازه گیری کند؟

بله. محدوده اندازه گیری زمان 0.1 میلی ثانیه تا 9999 ثانیه با دقت 0.1 میلی ثانیه است.

6، آیا تستر حفاظت رله سه فاز از خروجی DC پشتیبانی می کند؟

بله. از خروجی جریان DC، خروجی ولتاژ DC و یک خروجی برق کمکی مستقل DC برای تست رله و مدار ثانویه پشتیبانی می کند.

7، چه نوع رله هایی را می توان آزمایش کرد؟

تستر را می توان برای جریان اضافه، خطای زمین، ولتاژ، فرکانس، دیفرانسیل، فاصله، جهت، بسته شدن مجدد و سایر وسایل حفاظتی استفاده کرد.

8، کدام استانداردها قابل اجرا هستند؟

استانداردهای مرجع برای این نوع تستر حفاظت رله شامل GB/T 7261-2008 و DL/T 624-2010 می باشد. کاربران همچنین باید از روش های تست حفاظت رله محلی پیروی کنند.

نقاط قوت شرکت - Weshine Electric

ما به‌عنوان یک تولیدکننده حرفه‌ای، عمده‌فروشی OEM و عمده را پشتیبانی می‌کنیم. Weshine Electric ابزارهای تست قدرت را برای اپراتورهای شبکه برق، پست‌ها، پیمانکاران برق، آزمایشگاه‌های آزمایش، بخش‌های برق راه‌آهن و انواع کاربران صنعتی توسعه و عرضه می‌کند. برای سناریوهای تست حفاظت رله، ما بر خروجی سیگنال ثانویه پایدار، عملیات میدانی مناسب و گردش‌های کاری تست استاندارد، همراه با پشتیبانی فنی قابل اعتماد پس از فروش تمرکز می‌کنیم.

ما به مشتریان راهنمایی انتخاب تجهیزات، آموزش عملیات عملی برای آزمایش‌های مختلف رله، برنامه‌ریزی طرح آزمایش مدار ثانویه، و راه‌حل‌های تست سفارشی‌شده برای نیازهای بازرسی ویژه را ارائه می‌دهیم. هر واحد تحت بازرسی کامل کیفیت کارخانه، با آموزش های عملیاتی و خدمات پس از فروش جهانی در دسترس است. با سال‌ها تجربه پشتیبانی از مهندسی قدرت، راه‌حل‌های کامل تست رله را ارائه می‌کنیم تا به مشتریان کمک کنیم تا کارآیی راه‌اندازی و بازرسی رله را افزایش دهند و از عملکرد پایدار کل سیستم حفاظت نیرو اطمینان حاصل کنند. ارسال سریع جهانی، شرایط پرداخت انعطاف‌پذیر برای خریداران عمده.
