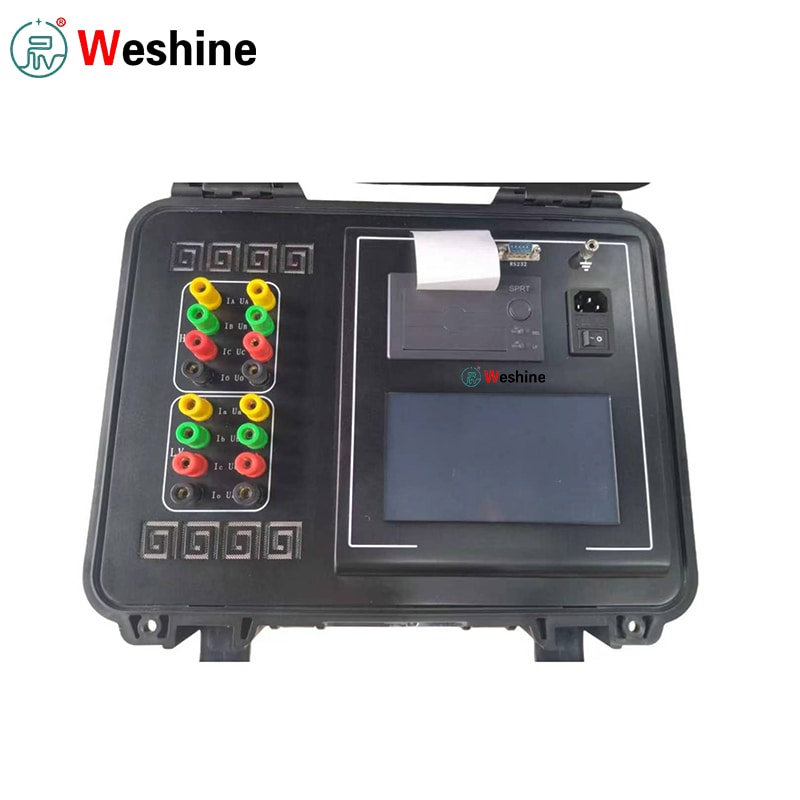

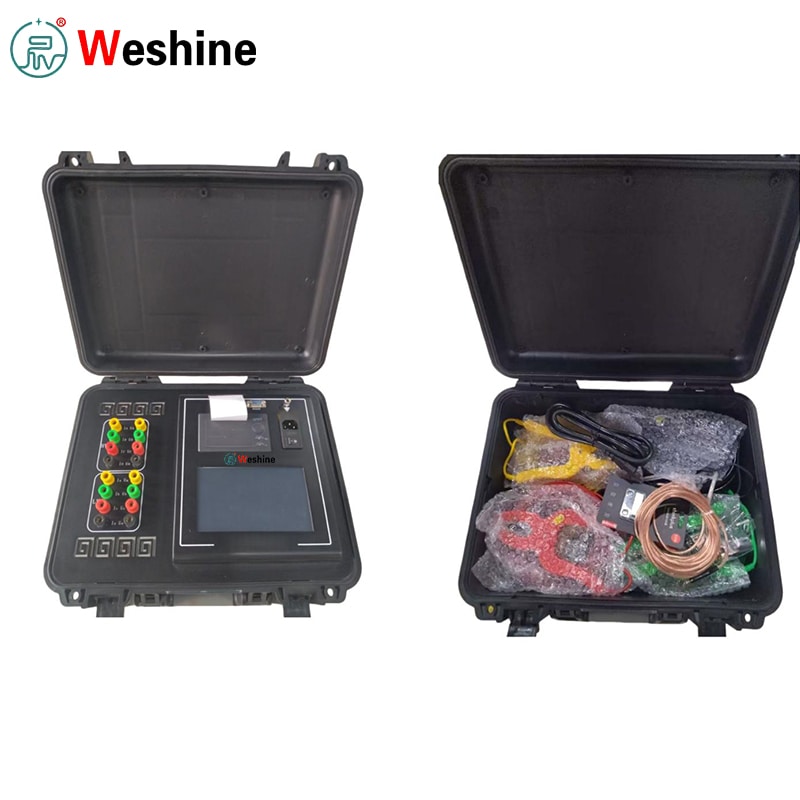

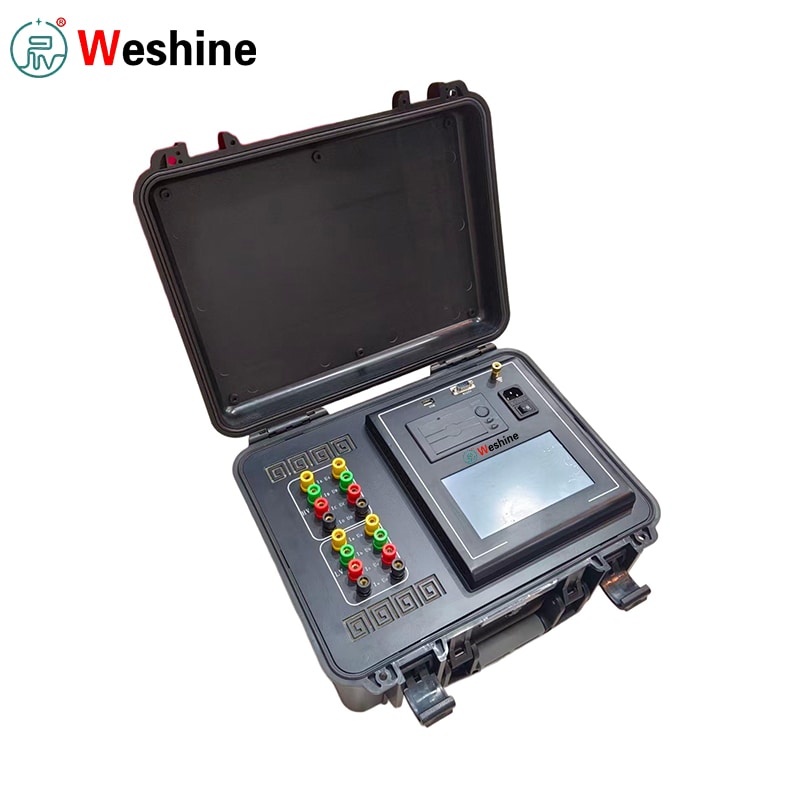

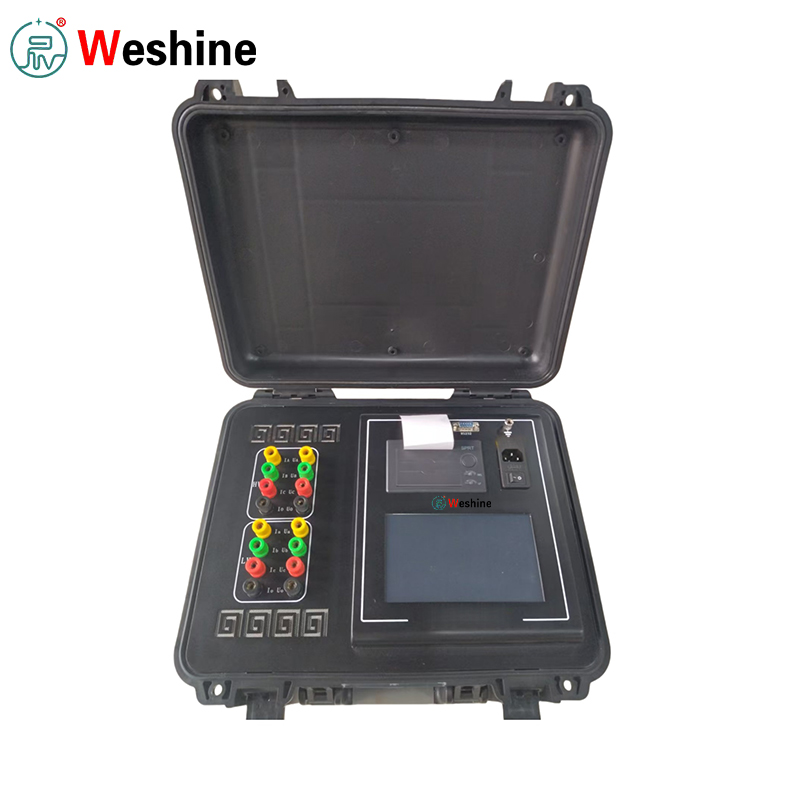

ترانسفورماتور DC Resistance and Turns Ratio 2 in 1 Tester

Weshine، یک تولید کننده حرفه ای از چین، تستر مقاومت DC و نسبت چرخش 2 در 1 ترانسفورماتور با کیفیت بالا را ارائه می دهد که دو روش تأیید هسته ای را برای ترانسفورماتورهای قدرت انجام می دهد: آزمایش مقاومت سیم پیچ DC و تست نسبت چرخش.

● بررسی مقاومت DC:نقاط تماس ضعیف، عیوب داخلی سیم پیچ، خرابی تعویض شیر، اتصالات شل و مقاومت فاز به فاز نامتعادل.

● تست نسبت چرخش:تأیید می کند که آیا نسبت واقعی ترانسفورماتور، موقعیت ضربه و گروه برداری با پلاک نام و مشخصات طراحی مطابقت دارند یا خیر.

هر دو عملکرد تست حیاتی را در یک ابزار واحد ادغام می کند. خدمه میدانی دیگر نیازی به حمل دو آزمایشگر جداگانه ندارند. هنگامی که لیدهای تست ولتاژ بالا و ولتاژ پایین وصل شدند، چندین مورد آزمایشی را می توان بدون تغییر مکرر سیم کشی تکمیل کرد.

اندازه گیری مقاومت DC

برای اندازه گیری مقاومت DC، واحد آزمایش همزمان سه فاز را همراه با مغناطیس خودکار امکان پذیر می کند.

● برای سیم‌پیچ‌های ستاره‌دار با نقطه خنثی، مقاومت‌های فاز A0، B0 و C0 را می‌توان همزمان گرفت تا چرخه‌های آزمایش کلی را کوتاه کرد.

● هنگام آزمایش ترانسفورماتورهای پنج‌فاز سه‌فاز با اتصالات مثلث داخلی، حالت برانگیختگی خودکار داخلی راندمان تست را در طرف‌های ولتاژ پایین بیشتر افزایش می‌دهد.

نتایج تست و حفاظت

نتایج آزمایش سیم پیچ های ولتاژ بالا، ولتاژ متوسط ​​و ولتاژ پایین را می توان مستقیماً در سایت نمایش داد و چاپ کرد.

● عدم تعادل مقاومت سه فاز را به صورت خودکار محاسبه می کند.

● خوانش های مقاومت را به دمای نامی تبدیل می کند.

● سوابق آزمایش ترانسفورماتور کامل و آماده ممیزی را ارائه می دهد.

● حفاظت جامع Back-EMF از اپراتورها در هنگام تخلیه مقاومت DC و کنترل سرب آزمایشی محافظت می کند.

اندازه گیری نسبت چرخش

در اندازه گیری نسبت دور، تستر ترانسفورماتور DC Resistance و Turns Ratio 2 in 1 از تست های سیم پیچ تک فاز و خودکار سه فاز پشتیبانی می کند.

اپراتورها گروه اتصال ترانسفورماتور مربوطه را انتخاب می کنند.

● مقدار نسبت، خطای نسبت و پارامترهای گروه اتصال را در فازهای AB، BC و CA اندازه گیری می کند.

● اندازه گیری نسبت پیچ های تک فاز می تواند در حدود 15 ثانیه به پایان برسد، همانطور که در دفترچه راهنمای رسمی مستند شده است.

مدیریت عملیات و داده

تعامل کاربر بر روی یک LCD لمسی رنگی 7 اینچی با اعلان های دو زبانه چینی-انگلیسی روی صفحه اجرا می شود.

● گزارش های آزمایشی را می توان فوراً از طریق چاپگر میکرو تعبیه شده تولید کرد.

● همه مجموعه داده ها را می توان بر روی درایوهای فلش USB ذخیره کرد و بر اساس تاریخ آزمایش و شماره سریال ترانسفورماتور سازماندهی کرد.

● گزینه های ارتباطی سخت افزاری رابط های RS232 ایزوله، بلوتوث و گذرگاه داخلی RS485 را پوشش می دهند.

پارامترهای فنی

راهنمای محصول

قبل از استفاده از تست ترانسفورماتور DC Resistance and Turns Ratio 2 in 1، اطمینان حاصل کنید که ترانسفورماتور هدف کاملاً بدون برق است، به طور ایمن تخلیه شده و به درستی به زمین متصل شده است. همیشه قبل از اتصال گیره های آزمایشی، ترمینال زمین محافظ ابزار را وصل کنید.

برای تست مقاومت DC، گیره های پتانسیل جریان ولتاژ بالا و ولتاژ پایین را به بوشینگ ترانسفورماتور مربوطه وصل کنید. برای ترانسفورماتورهای دو سیم پیچ، پایانه های سیم A، B، C، O و a، b، c، o به دنبال شماتیک های سیم کشی. برای ترانسفورماتورهای تک فاز، ترمینال های سمت بالا و پایین مربوطه را مطابق نمودار وصل کنید. تستر را با منبع AC 220 ولت روشن کنید. برای ورود شناسه ترانسفورماتور، مواد سیم پیچ، حالت تست، محدوده جریان، پارامترهای سیم پیچ و تنظیمات تبدیل دما، در منوهای صفحه لمسی پیمایش کنید، سپس اندازه گیری مقاومت DC یا نسبت چرخش را اجرا کنید.

هنگام اجرای آزمایش‌های نسبت نوبت، اطلاعات دقیق گروه اتصال و تغییر ضربه بزنید تا از خروجی‌های نسبت صحیح، خطا و گروه بردار اطمینان حاصل کنید. اگر اتصال قطبی معکوس، وضعیت اتصال کوتاه یا خطای سیم‌کشی تشخیص داده شد، فوراً آزمایش را متوقف کنید و قبل از شروع مجدد کار، تمام سیم‌های آزمایش را بررسی کنید. پس از اتمام آزمایش، خوانش ها را روی صفحه مرور کنید. در صورت نیاز گزارش‌های نسخه‌ای را چاپ کنید، سوابق را در داخل ذخیره کنید یا مجموعه داده‌ها را برای جمع‌آوری گزارش‌های بعدی به درایو فلش USB صادر کنید.

ویژگی ها

1، از مقاومت DC ترانسفورماتور و تست نسبت چرخش در یک دستگاه پشتیبانی می کند.

2، مقاومت DC سه فاز را به طور همزمان اندازه گیری می کند.

3، نسبت ترانسفورماتور، خطای نسبت و گروه برداری را اندازه گیری می کند.

4، مغناطیسی خودکار را برای آزمایش مقاومت DC فراهم می کند.

5، روش تحریک خودکار را برای ترانسفورماتورهای سه فاز پنج اندام داخلی متصل به دلتا ارائه می دهد.

6، عدم تعادل مقاومت سه فاز را به طور خودکار محاسبه می کند.

7، داده های تست سیم پیچ ولتاژ بالا، ولتاژ متوسط ​​و ولتاژ پایین را نمایش و چاپ می کند.

8، مقادیر مقاومت تبدیل شده به دمای نامی را محاسبه می کند.

9، از اندازه گیری نسبت ترانسفورماتور تک فاز و سه فاز پشتیبانی می کند.

10، در طول تست نسبت، اتصال معکوس ولتاژ بالا و ولتاژ پایین را تشخیص می دهد.

11، شرایط اتصال کوتاه و اتصال کوتاه ترانسفورماتور را در طول آزمایش نسبت تشخیص می دهد.

12، شامل حفاظت جامع پشت EMF است.

13، عملکرد صفحه نمایش لمسی رنگی 7 اینچی را ارائه می دهد.

14، شامل چاپگر میکرو داخلی برای گزارش های آزمایش میدانی است.

15، از حافظه USB برای پشتیبان گیری از داده های خارجی پشتیبانی می کند.

16، ارتباط RS232 ایزوله و ارتباط بلوتوث را فراهم می کند.

17، شامل اعلان های منوی چینی و انگلیسی است.

سناریوهای کاربردی

تستر ترانسفورماتور DC Resistance and Turns Ratio 2 in 1 به سازندگان ترانسفورماتور برای تأیید اعتبار مقاومت سیم پیچ DC، عدم تعادل فاز، خطای نسبت چرخش و گروه برداری قبل از ارسال خدمات ارائه می دهد. یک واحد واحد دو الزام اجباری تست کارخانه را برآورده می‌کند و فرآیند آماده‌سازی تجهیزات و مستندات آزمایشی را برای تیم‌های تولید ساده می‌کند.

برای تاسیسات برق و اپراتورهای پست، این تستر تشخیصی برای نصب واحد جدید، پذیرش تحویل، تعمیر و نگهداری برنامه‌ریزی‌شده و عیب‌یابی خطا کاربرد دارد. داده‌های مقاومت سیم‌پیچ، سایش تماس با تعویض‌کننده شیر و انحراف مقاومت فاز غیرعادی را نشان می‌دهد. نتایج نسبت چرخش موقعیت ضربه و صحت گروه اتصال را تأیید می کند.

در کارگاه‌های تعمیر ترانسفورماتور، تکنسین‌ها برای ارزیابی وضعیت سیم‌پیچ پس از بازپیچ کردن، عملیات خشک کردن یا تعمیرات اساسی تپ‌چنجر به این تستر اعتماد می‌کنند. مجموعه داده‌های مقاومت قبل از تعمیر و پس از تعمیر و نسبت چرخش را می توان برای تأیید بازگشت ترانسفورماتور به شرایط عملیاتی قابل قبول مقایسه کرد.

برای خدمه راه‌اندازی میدانی، طراحی همه‌جانبه، مقدار تجهیزات آزمایشی را که به سایت‌ها منتقل می‌شود، کاهش می‌دهد. چاپ داخلی، بایگانی USB و مرتب‌سازی داده‌های مبتنی بر شناسه ترانسفورماتور، سوابق با ساختار خوبی را برای اسناد پذیرش پروژه و تحویل‌های مشتری نهایی ایجاد می‌کنند.

برنامه های کاربردی

تستر ترانسفورماتور DC Resistance & Turns Ratio 2-in-1 TTR به طور گسترده توسط OEM های ترانسفورماتور، اپراتورهای برق، خدمه تعمیر و نگهداری پست، پیمانکاران راه اندازی برق، کارگاه های تعمیر ترانسفورماتور، بخش های برق صنعتی و ارائه دهندگان خدمات تست ولتاژ بالا مورد استفاده قرار می گیرد.

موضوعات آزمایشی معمولی عبارتند از ترانسفورماتورهای قدرت، ترانسفورماتورهای توزیع، ترانسفورماتورهای تک فاز و سه فاز، ترانسفورماتورهای دو سیم پیچ و سه سیم پیچ، سیم پیچ های متصل به ستاره، سیم پیچ های متصل به مثلث، ترانسفورماتورهای تغییر شیر در بار، سلف های متقابل ابزار و سایر تجهیزات موتور الکتریکی با سیم پیچی پایین.

نام مستعار جستجوی رایج در صنعت برای منابع SEO و B2B در خارج از کشور: تستر تشخیصی ترانسفورماتور، تستر مقاومت سیم پیچ DC، تستر نسبت چرخش ترانسفورماتور، تستر ترانسفورماتور TTR، نسبت ترانسفورماتور و تستر مقاومت سیم پیچ، تستر گروه بردار ترانسفورماتور، ابزار تست تعمیر و نگهداری ترانسفورماتور.

پرونده مشتری

یکی از پیمانکاران تعمیر و نگهداری ترانسفورماتور به آزمایش ترانسفورماتور توزیع با راندمان بالاتر در هنگام پنجره های قطع برق پست نیاز داشت. قبلاً خدمه صحرایی آنها تستر مقاومت DC و تستر نسبت چرخش جداگانه را کار می کردند، که باعث تغییرات مکرر سیم کشی و ثبت سوابق ناهمگون برای هر واحد ترانسفورماتور می شد.

با بکارگیری تستر همه در یک تستر ترانسفورماتور DC Resistance و Turns Ratio 2 in 1، هر دو تست مقاومت سیم پیچی DC و نسبت دور و گروه بردار را می توان با یک دستگاه کامل کرد. پس از نصب ارت و سرب مناسب، تکنسین ها قرائت مقاومت سیم پیچ سه فاز را می گیرند، تعادل فاز را ارزیابی می کنند، سپس نسبت دور و گروه بردار را بدون کابل های آزمایش مسیریابی مجدد بررسی می کنند.

در طول یک تکلیف تعمیر و نگهداری، خروجی مقاومت DC انحراف فاز غیرعادی را در یک موقعیت ضربه‌ای خاص نشان داد. سپس تیم از تابع TTR یکپارچه برای بررسی متقاطع تنظیمات شیر ​​و گروه اتصال استفاده کرد و علت اصلی را در تماس معیوب تغییر دهنده شیر قرار داد. نسخه‌های چاپی چاپ شده و سوابق دیجیتال ذخیره‌شده با USB مستقیماً به گزارش‌های رسمی تعمیر و نگهداری اضافه شدند.

اتخاذ این آزمایشگر ترکیبی باعث کاهش ساعات کار راه‌اندازی در محل شد، سازگاری داده‌های آزمایش متقابل را بهبود بخشید و گردش کار بازرسی کلی ترانسفورماتور را برای تکنسین‌های خدمات میدانی هموار کرد.

سوالات متداول

Q1: این تستر برای چه استفاده می شود؟

A1: اندازه گیری مقاومت DC سیم پیچ ترانسفورماتور را همراه با نسبت چرخش ترانسفورماتور و تأیید گروه برداری انجام می دهد.

Q2: آیا این تستر می تواند مقاومت سه فاز را به طور همزمان آزمایش کند؟

ج2: بله. از تست مقاومت DC سه فاز همزمان پشتیبانی می کند و محدوده جریان قابل انتخاب 10 A، 5 A و 1 A را ارائه می دهد.

Q3: حداکثر جریان تست مقاومت DC چیست؟

A3: برای آزمایش مقاومت DC تک فاز، حداکثر جریان تست به 20 A می رسد.

Q4: دقت اندازه گیری مقاومت DC چیست؟

A4: دفترچه راهنمای رسمی دقت اندازه گیری کلاس 0.2 را با وضوح خواندن 0.1 μΩ مشخص می کند.

Q5: محدوده اندازه گیری نسبت ترانسفورماتور چیست؟

A5: محدوده اندازه گیری نسبت چرخش 1 تا 10000 را پوشش می دهد.

Q6: آیا می تواند گروه بردار ترانسفورماتور را اندازه گیری کند؟

A6: بله. گروه های اتصال ترانسفورماتور را شناسایی می کند و از پیکربندی های رایج از جمله YY، YD، DD و DY همانطور که در اسناد کاربر فهرست شده است، پشتیبانی می کند.

Q7: تست نسبت چقدر سریع است؟

A7: طبق دستورالعمل محصول، تست نسبت چرخش تک فاز می تواند در عرض 15 ثانیه کامل شود.

Q8: آیا از چاپ و صادرات داده پشتیبانی می کند؟

A8: بله. این تستر دارای میکرو چاپگر تعبیه شده و حافظه USB برای بایگانی نتایج آزمایش خارجی است.

Q9: چه رابط های ارتباطی گنجانده شده است؟

A9: رابط های سخت افزاری حاوی RS232 ایزوله، بلوتوث و گذرگاه داخلی RS485 هستند.

Q10: چه حفاظت های ایمنی شامل می شود؟

A10: مکانیسم‌های حفاظتی شامل حفاظت EMF برگشتی برای آزمایش مقاومت DC، تشخیص اتصال معکوس با ولتاژ بالا و پایین، به‌علاوه هشدار اتصال کوتاه و خطای بین گردش در طول اندازه‌گیری نسبت است.

مزایای Weshine

Weshine Electric ابزار تست حرفه ای ترانسفورماتور و تجهیزات تشخیصی الکتریکی را برای تاسیسات، سازندگان ترانسفورماتور، پست ها، پیمانکاران میدانی، کارگاه های تعمیر و تیم های تعمیر و نگهداری صنعتی تامین می کند.

برای این تستر ترانسفورماتور DC مقاومت و نسبت چرخش 2-در-1 TTR، Weshine از مشتریان جهانی با مشاوره انتخاب مدل، راهنمایی روش آزمایش عملی، تأیید پارامتر فنی، مستندات آماده پروژه و خدمات پس از فروش کامل پشتیبانی می‌کند.

آزمایش ترانسفورماتور نیازمند سیم‌کشی بدون خطا، جذب پایدار با مقاومت کم، اعتبارسنجی نسبت دقیق و کنترل دقیق خطر پس از اندازه‌گیری مقاومت DC است. این تستر دو جریان کاری ضروری بازرسی ترانسفورماتور را در یک واحد سخت افزاری، مجهز به عملکرد صفحه لمسی، محاسبه خودکار، چاپ در محل، ذخیره سازی داده های چند حالته و قابلیت های ارتباطی متنوع، ادغام می کند.
