تست اتصال کوتاه ترانسفورماتور

تست اتصال کوتاه ترانسفورماتور Weshine®، تستر امپدانس اتصال کوتاه ترانسفورماتور LV با تنظیم کننده ولتاژ خارجی ارائه نشده است و حالت اتصال اولیه را اتخاذ می کند. این آزمایش سه فاز را آغاز می کند و درصد خطای امپدانس را به طور خودکار هنگام وارد کردن پارامتر محاسبه می کند و نتایج بصری را ارائه می دهد. این یک تستر سریع است که تغییر شکل سیم پیچ ترانسفورماتورها را در محل تشخیص می دهد.

ارسال استعلام دانلود PDF

توضیحات محصول

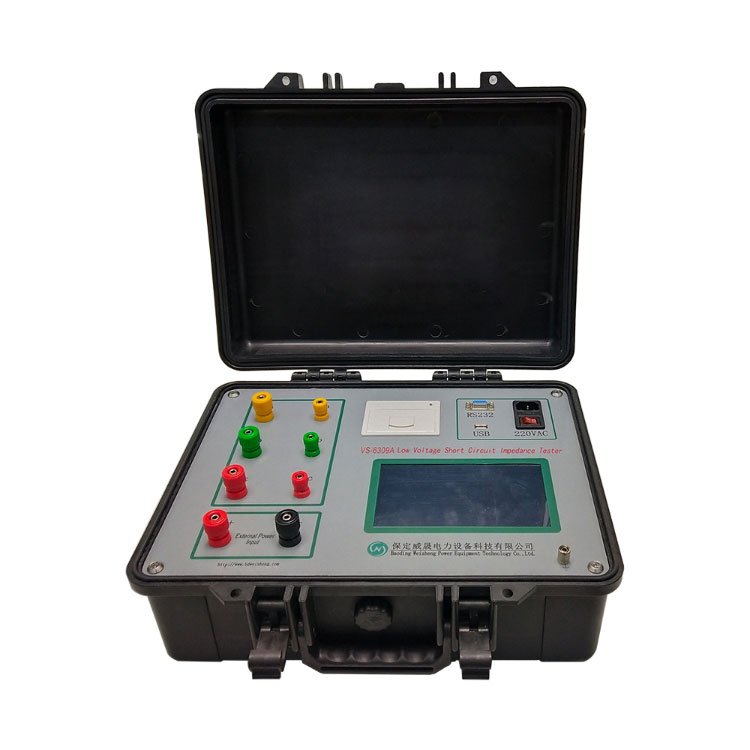

ترانسفورماتور LV اتصال کوتاه ImpedanceTesterforتست اتصال کوتاه ترانسفورماتور

تستر امپدانس مدار کوتاه ترانسفورماتور اتوماتیک دارای دو مدل قدرت تست است:

1. منبع تغذیه داخلی: تست ترانسفورماتور سه فاز را می توان با یک سیم کشی بدون تنظیم کننده ولتاژ خارجی تکمیل کرد. تست ساده و مناسب برای تست در محل است.

2. منبع تغذیه خارجی: نیروی آزمایشی را از طریق یک تنظیم کننده ولتاژ، مناسب برای آزمایش داخل ساختمان اعمال کنید.

نمایش ولتاژ سه فاز، جریان سه فاز، برق سه فاز، امپدانس اتصال کوتاه سه فاز (Zk)، راکتانس اتصال کوتاه سه فاز (Xk)، اندوکتانس اتصال کوتاه سه فاز (Lk)، سه فاز ولتاژ امپدانس اتصال کوتاه فاز (Zke) و محاسبه خودکار ترانسفورماتور تبدیل به دمای نامی، ولتاژ امپدانس نامی جریان نامی و درصد خطا از امپدانس پلاک. می توان از آن برای بررسی عیوب تک فاز ترانسفورماتورهای سه فاز استفاده کرد.

راتست اتصال کوتاه ترانسفورماتورمی تواند داده های سه اندازه گیری تک فاز را ثبت کند و می تواند ولتاژ امپدانس و درصد خطای ولتاژ امپدانس ترانسفورماتور را با توجه به اتصالات مختلف ترانسفورماتور محاسبه کند. پس از اتمام تست های سه فاز، نتایج محاسبات امپدانس مدار کوتاه سه فاز را می توان نمایش داد. نتایج آزمایش به طور خودکار با تصحیح فرکانس، تبدیل دما و تبدیل جریان برای بهبود مقایسه داده‌های آزمایش تبدیل می‌شوند. VS-6309B دارای عملکرد تست بدون بار و بار است.

وشینتست اتصال کوتاه ترانسفورماتورپارامتر (مشخصات)

اطلاعات محصول
نام محصول	ترانسفورماتور اتصال کوتاه امپدانسستر
محدوده ولتاژ	15 ولت ~ 500 ولت	محدوده فعلی	0.5 A ~ 50 A
کارکرد	تست امپدانس اتصال کوتاه، تست امپدانس توالی صفر، تست بار، تست بی باری
برنامه معمولی	ترانسفورماتورهای برق فشار قوی
وزن	9.5 کیلوگرم	گواهینامه ها	CE; EMC; LVD; ISO؛ IEC;
ابعاد	405mm330mm180mm	شماره مدل	سری VS-6309

تست اتصال کوتاه ترانسفورماتورامکانات

1. امپدانس تک فاز، امپدانس سه فاز، امپدانس دنباله صفر (ستاره با نقطه خنثی) اندازه گیری، عملکرد تست بدون بار.

2. دو حالت منبع تغذیه: منبع تغذیه داخلی و تنظیم کننده ولتاژ تک فاز خارجی.

3. محدوده آزمایش ولتاژ و جریان گسترده است و دقت بالا است.

4. با یک صفحه نمایش لمسی 7.0 اینچی، عملیات ساده است.

5. حافظه داخلی با ظرفیت زیاد که از دست دادن آسان نیست، می تواند 160 مجموعه داده را ذخیره کند.

6. چاپگر میکرو حرارتی داخلی با سرعت بالا که می تواند داده های آزمایش را چاپ کند.

7. ساخته شده در ساعت با دقت بالا، زمان نمایش واقعی.

8. با عملکرد ذخیره سازی دیسک U.
