تست نسبت چرخش ترانسفورماتور

Weshine® تست کننده نسبت چرخش برای تست نسبت چرخش ترانسفورماتور با گواهینامه CE، کیفیت و دقت بالا، اختراع و تولید شده بر اساس استانداردهای ملی، راه حل کامل تست الکتریکی موجود است. برای اطلاعات بیشتر درباره تست نسبت چرخش ترانسفورماتور از Weshine با ما تماس بگیرید!

ارسال استعلام دانلود PDF

توضیحات محصول

تست نسبت چرخش های Weshine® برای تست نسبت چرخش ترانسفورماتور

نسبت تبدیل یک ترانسفورماتور برابر است با تعداد دور سیم پیچ اولیه تقسیم بر تعداد دور سیم پیچ ثانویه. نسبت ترانسفورماتور عملکرد مطلوب ترانسفورماتور و ولتاژ مربوطه مورد نیاز سیم پیچ ثانویه را فراهم می کند.

اگر لازم است ولتاژ ثانویه کمتر از ولتاژ اولیه باشد - ترانسفورماتور کاهنده - سیم پیچ ثانویه باید چرخش کمتری نسبت به اولیه داشته باشد و بالعکس برای ترانسفورماتور افزایش دهنده. هنگامی که نسبت ترانسفورماتور ولتاژ را کاهش می دهد، جریان را افزایش می دهد و بالعکس، بنابراین نسبت ولتاژ و جریان یک ترانسفورماتور ایده آل رابطه مستقیمی با نسبت تبدیل دارد.

متأسفانه ترانسفورماتورها کامل نیستند، در یک ترانسفورماتور واقعی ممکن است نسبت ولتاژ یا جریان به دلیل تلفات الکتریکی مختلف مانند هسته آهنی ترانسفورماتور (هیسترزیس و تلفات جریان گردابی) و مس، با نسبت های فیزیکی ترانسفورماتور مطابقت نداشته باشد. تلفات (به دلیل مقاومت سیم پیچ های اولیه و ثانویه)؛ بنابراین، سازندگان سعی می کنند ترانسفورماتورهایی را طراحی کنند تا این تلفات را برای حداکثر بازده در بار کامل، تبدیل توان بالای 95 درصد به حداقل برسانند، بنابراین اختلافی بیش از 5 درصد از نسبت ولتاژ ترانسفورماتور به دور به دست نمی آورند.

وشین اختراع کردتست نسبت چرخش ترانسفورماتور، یا تست TTR، برایتست نسبت چرخش ترانسفورماتورو تایید می کند که ترانسفورماتور دارای نسبت صحیح دورهای اولیه به پیچ های ثانویه است. استفاده صحیح از این تست می تواند به شناسایی عملکرد تپ چنجر، چرخش کوتاه، سیم پیچ باز، اتصالات سیم پیچ نادرست و سایر عیوب داخل ترانسفورماتور کمک کند. طیف آزمایش‌کننده‌های TTR Weshine برای مقاومت در برابر شرایط سختی که برخی از آزمایش‌های ترانسفورماتور در آن انجام می‌شوند، قوی هستند. این محدوده شامل ویژگی‌های مختلفی برای ساده‌سازی و سرعت بخشیدن به آزمایش و همچنین آزمایش‌کننده‌های 3 فاز TTR و آزمایش‌کننده‌های PT و CT TTR است.

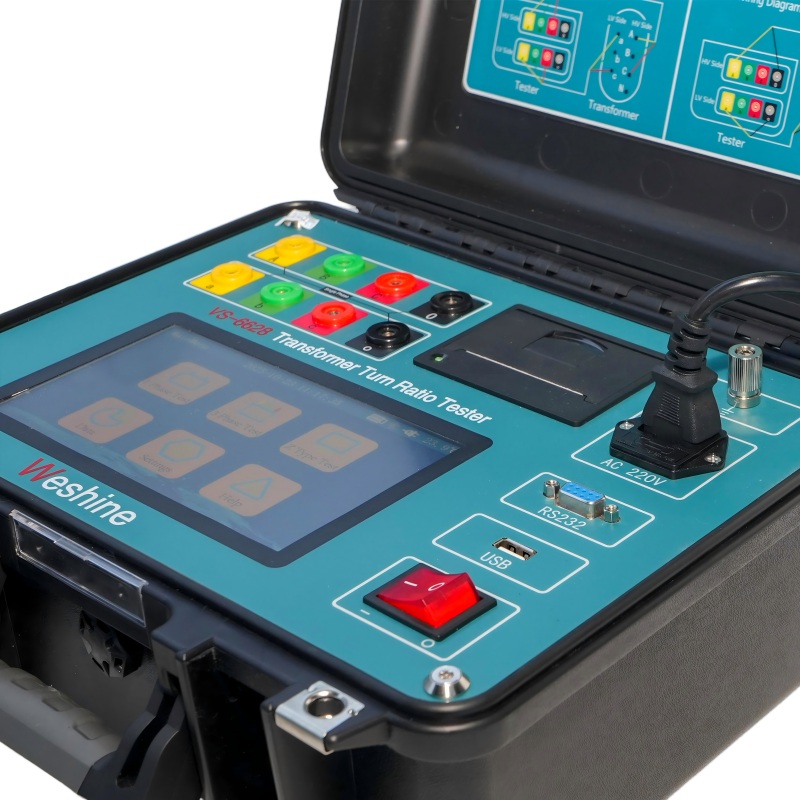

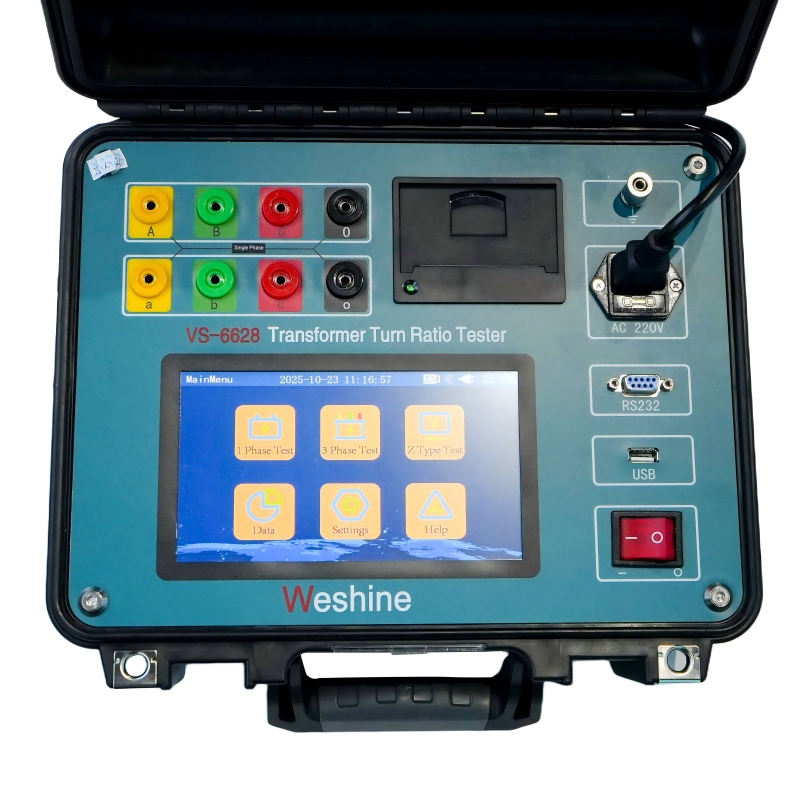

سری VS-6628 سه فازتست نسبت چرخش ترانسفورماتورمجموعه ها برای اندازه گیری نسبت چرخش قدرت، ابزار و ترانسفورماتورهای توزیع در یک پست یا محیط تولید طراحی شده اند. طراحی ناهموار و مستحکم این ابزار را برای استفاده در انواع محیط های سخت مناسب می کند. سرنخ های ما به طور ویژه برای ارائه انعطاف پذیری لازم در هوای سرد طراحی شده اند.

اما از آنجایی که ترانسفورماتورها در طول عمر خود در معرض تنش ها و تغییرات مختلفی اعم از الکتریکی و مکانیکی هستند، نسبت چرخش صحیح ترانسفورماتور باید قبل از راه اندازی ترانسفورماتور و در طول برنامه های نگهداری مختلف بررسی شود، در اینجاتستر نسبت چرخش ترانسفورماتوربنابراین، نسبت چرخش با استفاده از انواع مختلف اندازه گیری شدتست نسبت چرخش ترانسفورماتورکیت‌ها (دستگاه‌های TTR) شامل تلفاتی است که معمولاً در ترانسفورماتورها وجود دارد، که منجر به نسبت‌های چرخشی می‌شود که با تعداد فیزیکی پیچ‌ها متفاوت است، اما منعکس‌کننده نسبت‌های ولتاژ واقعی مورد انتظار تولیدکنندگان و کاربران، یا نسبت ترانسفورماتور قدرت ترانسفورماتور واقعی است.

تست نسبت چرخش های Weshine® برای تست نسبت چرخش ترانسفورماتور پارامتر (مشخصات)

اطلاعات محصول
نام محصول	تستر نسبت چرخش برای تست نسبت چرخش ترانسفورماتور
شماره مدل	VS-6628	محدوده تست	0.9 ~ 10000
دقت	0.2٪	گواهینامه ها	CE; EMC; LVD; ISO؛
برنامه معمولی	نسبت چرخش، جابجایی فاز و قطبیت را آزمایش می کند.
کمک به شناسایی	* کویل های کوتاه * مدارهای باز * اتصالات نادرست * خطاهای داخلی یا عیوب تپ چنجر در رگولاتورهای پله ای و همچنین ترانسفورماتورها
ابعاد	345 × 295 × 175 میلی متر	وزن	5 کیلوگرم

انتخاب ها

Weshine دارای 8 سال تجربه به طور خاص برای معامله با طیف کاملی از تجهیزات الکتریکی است. در حال حاضر، Weshine تسترهای مختلف نسبت چرخشی را برای آن اختراع کرده استتست نسبت چرخش ترانسفورماتورهمانطور که به شکل نشان داده شده است:

اطلاعات سفارش برای تست نسبت چرخش ترانسفورماتور برای تست نسبت چرخش ترانسفورماتور
گربه خیر	محدوده تست	دقت	قطعنامه	ابعاد (میلی متر)	وزن (کیلوگرم)
VS-6628	0.9 تا 10000	0.2٪	0.0001 دقیقه	345 x 295 x 175	5
VS-6629	0.9 تا 10000	0.1٪ (0.9 تا 500) 0.2٪ (500 تا 3000) 0.3٪ (3000 تا 10000)	0.9-9.9999 (0.0001) 10.99.999 (0.001) ） 100 × 999.99 (0.01) 1000 × 9999.9 （0.1） 10000 و بالاتر (1)	325 x 225 x 125	3.8
VS-6630	0.9 تا 10000	0.1٪ (0.9 تا 2000) 0.3٪ (2000 تا 10000)	0.0001 دقیقه	360 x 280 x 160	6
VS-6628T	0.8 تا 10000	0.1٪ (0.8 تا 3000) 0.2٪ (3000 تا 10000)	0.0001 دقیقه	320 x 240 x 130	3
VS-6628A	0.9 تا 10000	0.1٪ (0.9 تا 500) 0.2٪ (500 تا 3000) 0.3٪ (3000 تا 10000)	0.9-9.9999 (0.0001) 10.99.999 (0.001) ） 100 × 999.99 (0.01) 1000 × 9999.9 （0.1） 10000 و بالاتر (1)	246 x 156 x 62	1.7

بر اساس مسائل مربوط به زنجیره تامین: لطفاً برای اطلاع از قیمت گذاری فعلی و زمان تحویل، با توزیع کننده مجاز Weshine مورد نظر خود تماس بگیرید.

گواهینامه های کیفیت

ما همیشه بر این باوریم که تمام موفقیت های شرکت ما ارتباط مستقیمی با کیفیت محصولاتی دارد که ارائه می کنیم. تستر نسبت را برایتست نسبت چرخش ترانسفورماتوربالاترین الزامات کیفیت مشخص شده در دستورالعمل های ISO9001، ISO14000:14001 و سیستم کنترل کیفیت دقیق ما را برآورده کنید.
