تست TTR ترانسفورماتور

Weshine® تست کننده نسبت چرخش را برای تست تست TTR ترانسفورماتور با گواهینامه CE، کیفیت و دقت بالا اختراع کرد، طبق استانداردهای ملی اختراع و تولید شد، راه حل کامل تست الکتریکی موجود است. برای جزئیات بیشتر تست کننده نسبت چرخش برای آزمایش تست TTR ترانسفورماتور از Weshine با ما تماس بگیرید!

ارسال استعلام    دانلود PDF

توضیحات محصول


وشین



نسبت تبدیل یک ترانسفورماتور برابر است با تعداد دور سیم پیچ اولیه تقسیم بر تعداد دور سیم پیچ ثانویه. نسبت ترانسفورماتور عملکرد مطلوب ترانسفورماتور و ولتاژ مربوطه مورد نیاز سیم پیچ ثانویه را فراهم می کند.



اگر لازم است ولتاژ ثانویه کمتر از ولتاژ اولیه باشد - یک ترانسفورماتور کاهنده - سیم پیچ ثانویه باید چرخش کمتری نسبت به اولیه داشته باشد و برعکس برای ترانسفورماتور افزایش دهنده. وقتی نسبت ترانسفورماتور ولتاژ را کاهش می دهد، جریان را افزایش می دهد و بالعکس، بنابراین نسبت ولتاژ و جریان یک ترانسفورماتور ایده آل رابطه مستقیمی با نسبت تبدیل دارد.



متأسفانه ترانسفورماتورها کامل نیستند، در یک ترانسفورماتور واقعی ممکن است به دلیل تلفات الکتریکی مختلف مانند هسته آهنی ترانسفورماتور (هیسترزیس و تلفات جریان گردابی) و مس، نسبت ولتاژ یا جریان با نسبت های فیزیکی ترانسفورماتور مطابقت نداشته باشد. تلفات (به دلیل مقاومت سیم پیچ های اولیه و ثانویه)؛ بنابراین، سازندگان سعی می کنند ترانسفورماتورهایی را طراحی کنند تا این تلفات را برای حداکثر بازده در بار کامل، تبدیل توان بالای 95 درصد به حداقل برسانند، بنابراین اختلافی بیش از 5 درصد از نسبت ولتاژ ترانسفورماتور به دور به دست نمی آورند.



Weshin تست نسبت چرخش ترانسفورماتور یا تست TTR را برای اندازه گیری اختراع کردتست TTR ترانسفورماتورو تایید می کند که ترانسفورماتور دارای نسبت صحیح دورهای اولیه به پیچ های ثانویه است. استفاده صحیح از این تست می تواند به شناسایی عملکرد تپ چنجر، چرخش کوتاه، سیم پیچ باز، اتصالات سیم پیچ نادرست و سایر عیوب داخل ترانسفورماتور کمک کند. محدوده آزمایش‌کننده‌های TTR Weshine برای مقاومت در برابر شرایط سختی که برخی از ترانسفورماتورها در آن آزمایش می‌کنند، قوی هستند. این محدوده شامل ویژگی‌های مختلفی برای ساده‌سازی و سرعت بخشیدن به آزمایش و همچنین آزمایش‌کننده‌های 3 فاز TTR و آزمایش‌کننده‌های PT و CT TTR است.

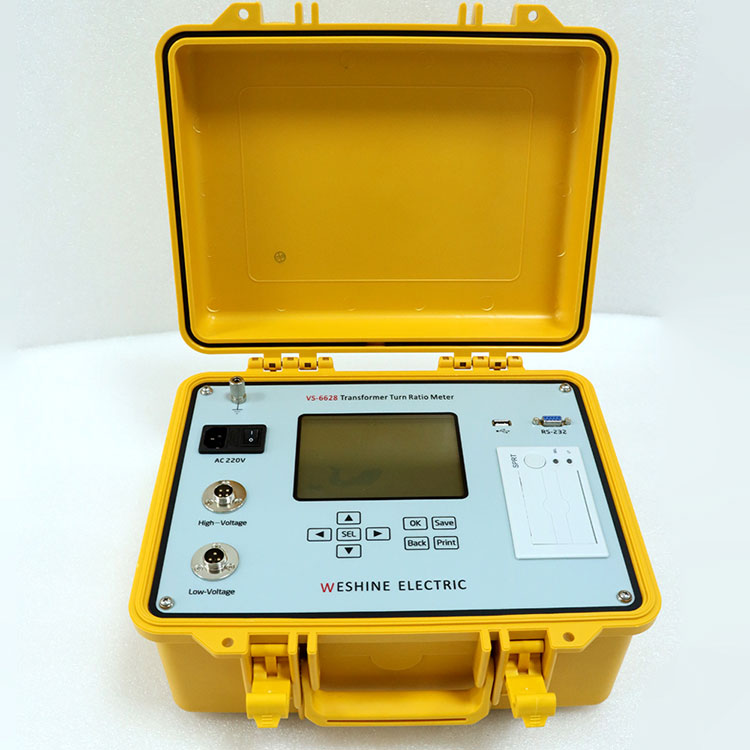

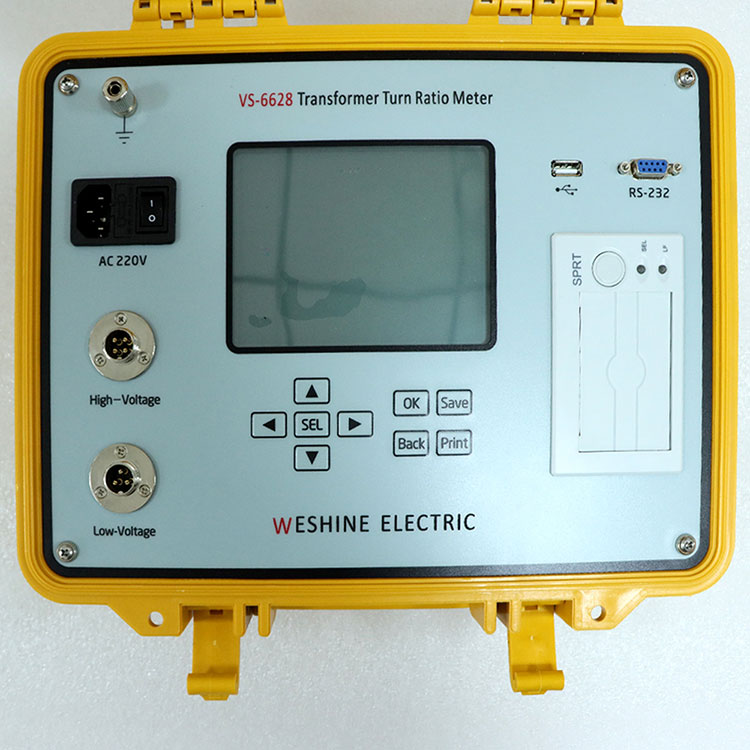

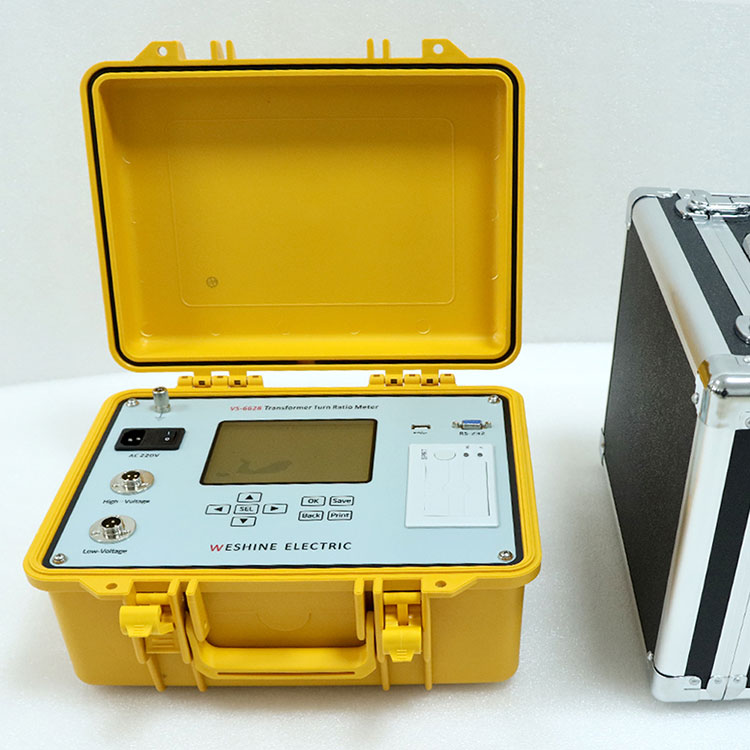

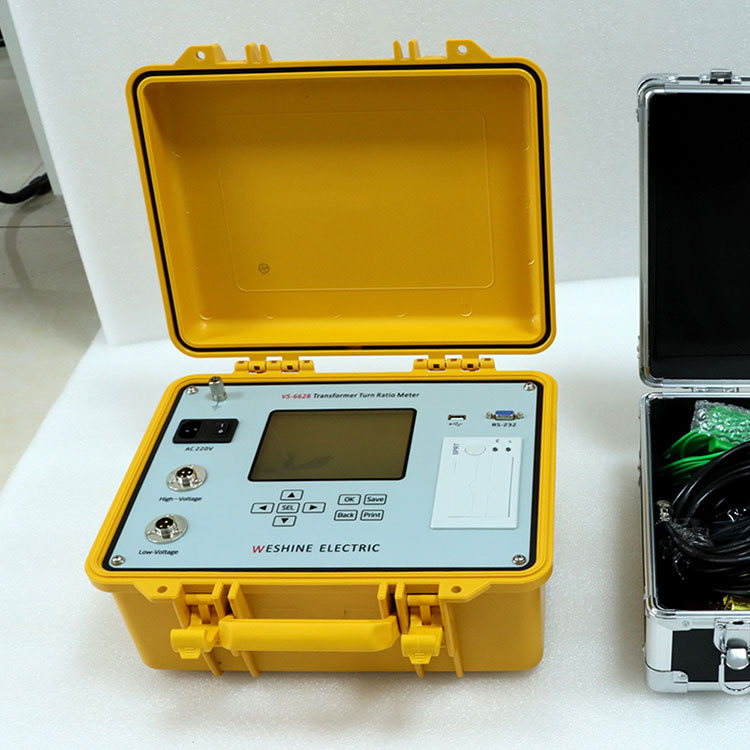

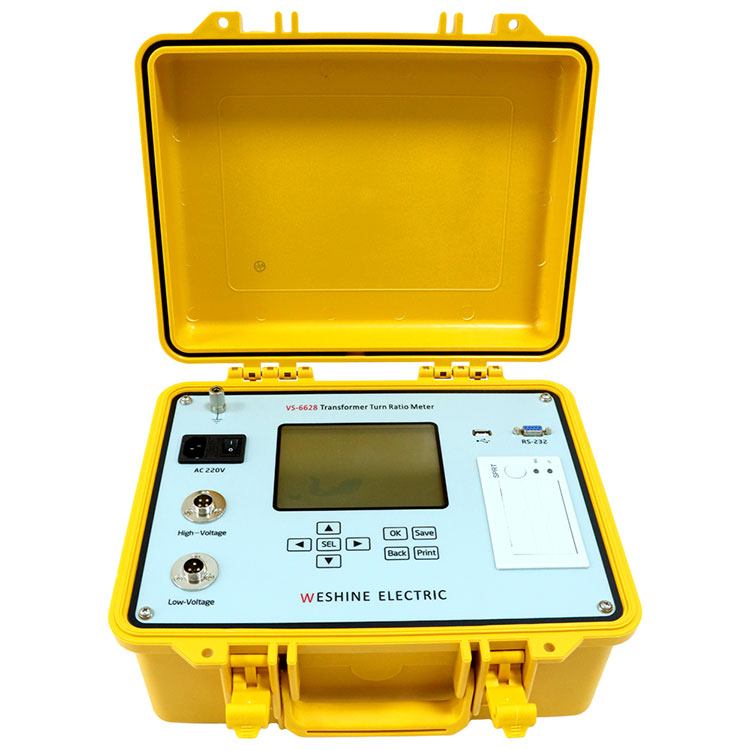

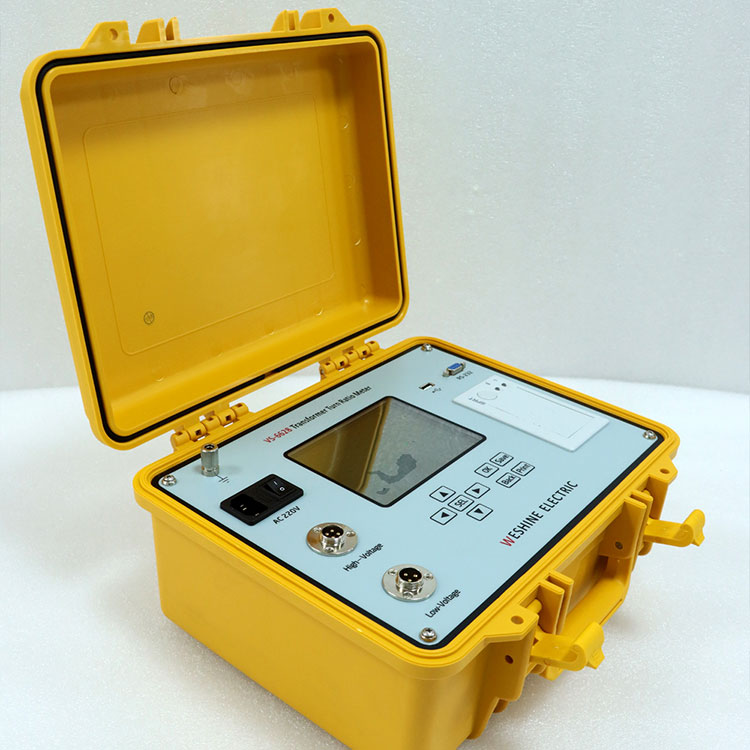

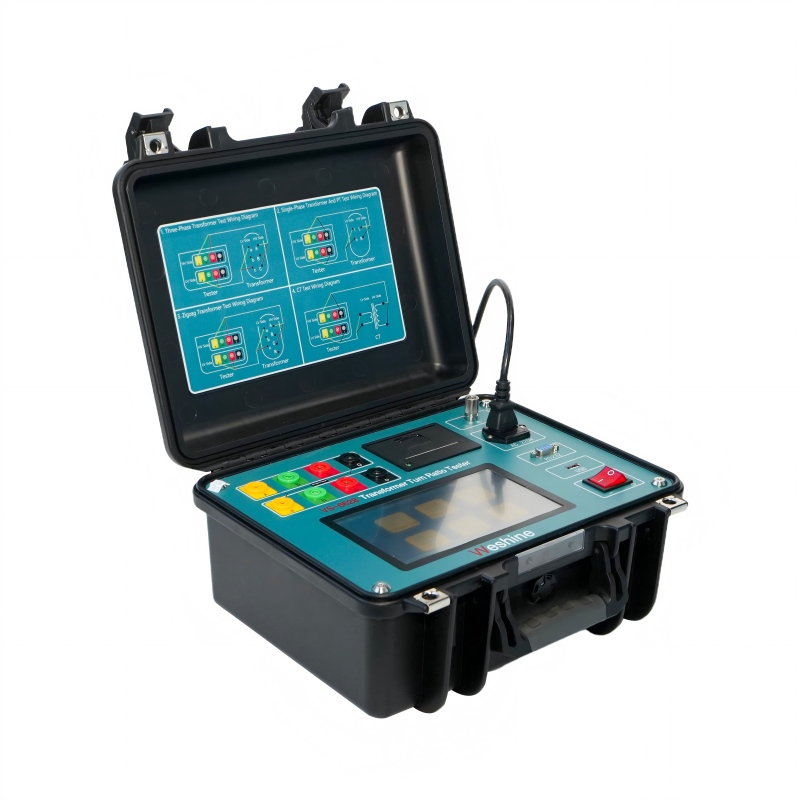

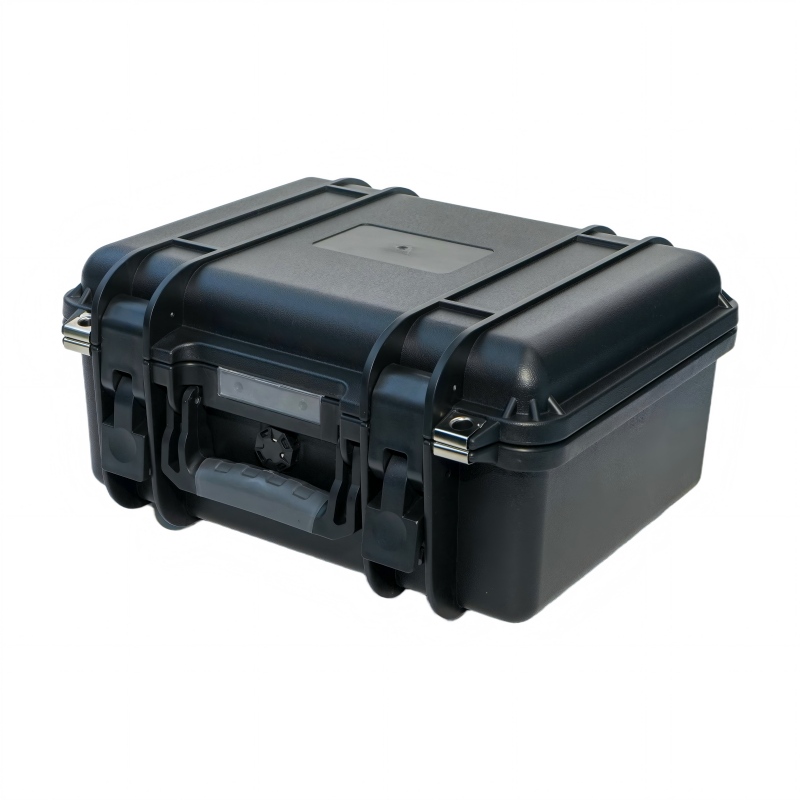

مجموعه های تست نسبت چرخش ترانسفورماتور سه فاز سری VS-6628 برای اندازه گیری نسبت چرخش ترانسفورماتورهای توان، ابزار و توزیع در یک پست یا محیط تولیدی طراحی شده اند. طراحی ناهموار و مستحکم این ابزار را برای استفاده در انواع محیط های سخت مناسب می کند. سرنخ های ما به طور ویژه برای ارائه انعطاف پذیری لازم در هوای سرد طراحی شده اند.



اما از آنجایی که ترانسفورماتورها در طول عمر خود تحت تنش ها و تغییرات مختلفی اعم از الکتریکی و مکانیکی هستند، نسبت چرخش صحیح ترانسفورماتور باید قبل از راه اندازی ترانسفورماتور و در طول برنامه های تعمیر و نگهداری مختلف بررسی شود، در اینجا تست کننده نسبت چرخش ترانسفورماتور است. بنابراین، نسبت‌های دور اندازه‌گیری شده با استفاده از کیت‌های مختلف تست نسبت چرخش ترانسفورماتور (دستگاه‌های TTR) شامل تلفاتی است که معمولاً در ترانسفورماتورها وجود دارد، که منجر به نسبت‌های چرخشی می‌شود که با تعداد فیزیکی پیچ‌ها متفاوت است، اما منعکس‌کننده نسبت‌های ولتاژ واقعی مورد انتظار تولیدکنندگان و کاربران است. نسبت ترانسفورماتور قدرت ترانسفورماتور واقعی



وشین



اطلاعات محصول

نام محصول

تستر نسبت چرخش برای تست TTR تست ترانسفورماتور

شماره مدل

VS-6628

محدوده تست

0.9 ~ 10000

دقت

0.2٪

گواهینامه ها

CE; EMC; LVD; ISO؛

برنامه معمولی

نسبت چرخش، جابجایی فاز و قطبیت را آزمایش می کند.

کمک به شناسایی




ابعاد

345 × 295 × 175 میلی متر

وزن

5 کیلوگرم



انتخاب ها


Weshine دارای 8 سال تجربه به طور خاص برای معامله با طیف کاملی از تجهیزات الکتریکی است. در حال حاضر، Weshine تسترهای مختلف نسبت چرخش را برای آزمایش اختراع کرده استتست TTR ترانسفورماتورهمانطور که به شکل نشان داده شده است:



اطلاعات سفارش برای تست کننده نسبت نوبت برای آزمایشتست TTR ترانسفورماتور

گربه خیر

محدوده تست

دقت

وضوح

ابعاد
(میلی متر)

وزن
(کیلوگرم)

VS-6628

0.9 تا 10000

0.2٪

0.0001 دقیقه

345 x 295 x 175

5

VS-6629

0.9 تا 10000

0.1٪ (0.9 تا 500)
0.2٪ (500 تا 3000)

0.3٪ (3000 تا 10000)

0.9ï½9.9999ï¼0.0001ï¼

10ï½99.999ï¼0.001ï¼

100ï½999.99ï¼0.01ï¼

1000ï½9999.9ï¼0.1ï¼

10000 و بالاترï¼1ï¼

325 x 225 x 125

3.8

VS-6630

0.9 تا 10000

0.1٪ (0.9 تا 2000)

0.3٪ (2000 تا 10000)

0.0001 دقیقه

360 x 280 x 160

6

VS-6628T

0.8 تا 10000

0.1٪ (0.8 تا 3000)
0.2٪ (3000 تا 10000)

0.0001 دقیقه

320 x 240 x 130

3

VS-6628A

0.9 تا 10000

0.1٪ (0.9 تا 500)
0.2٪ (500 تا 3000)

0.3٪ (3000 تا 10000)

0.9ï½9.9999ï¼0.0001ï¼

10ï½99.999ï¼0.001ï¼

100ï½999.99ï¼0.01ï¼

1000ï½9999.9ï¼0.1ï¼

10000 و بالاترï¼1ï¼

246 x 156 x 62

1.7

بر اساس مسائل مربوط به زنجیره تامین: لطفاً برای اطلاع از قیمت گذاری فعلی و زمان تحویل، با توزیع کننده مجاز Weshine مورد نظر خود تماس بگیرید.



گواهی های کیفیت


ما همیشه بر این باوریم که تمام موفقیت شرکت ما به طور مستقیم با کیفیت محصولاتی که ارائه می کنیم مرتبط است. چرخش تستر نسبت برای آزمایشتست TTR ترانسفورماتوربالاترین الزامات کیفیت مشخص شده در دستورالعمل های ISO9001، ISO14000:14001 و سیستم کنترل کیفیت دقیق ما را برآورده کنید.
