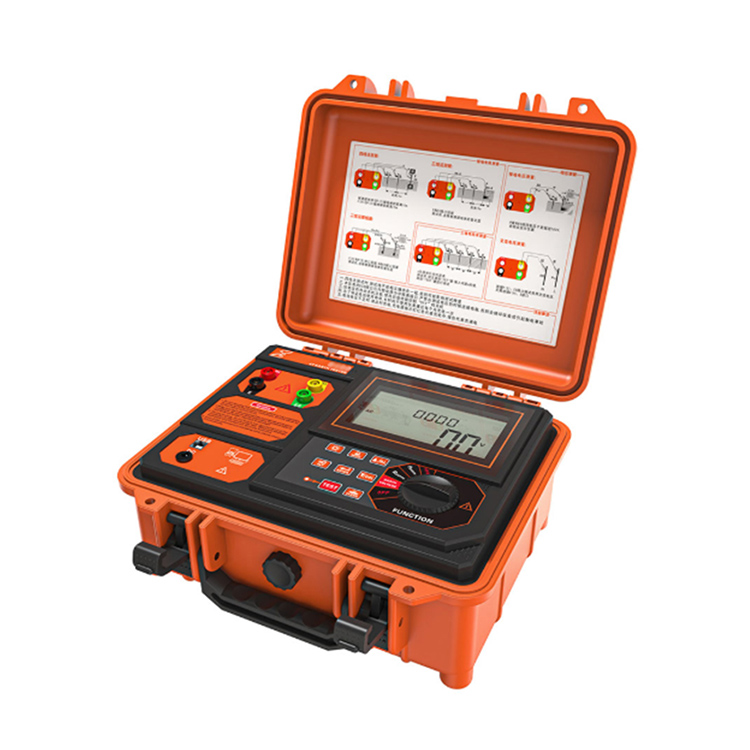

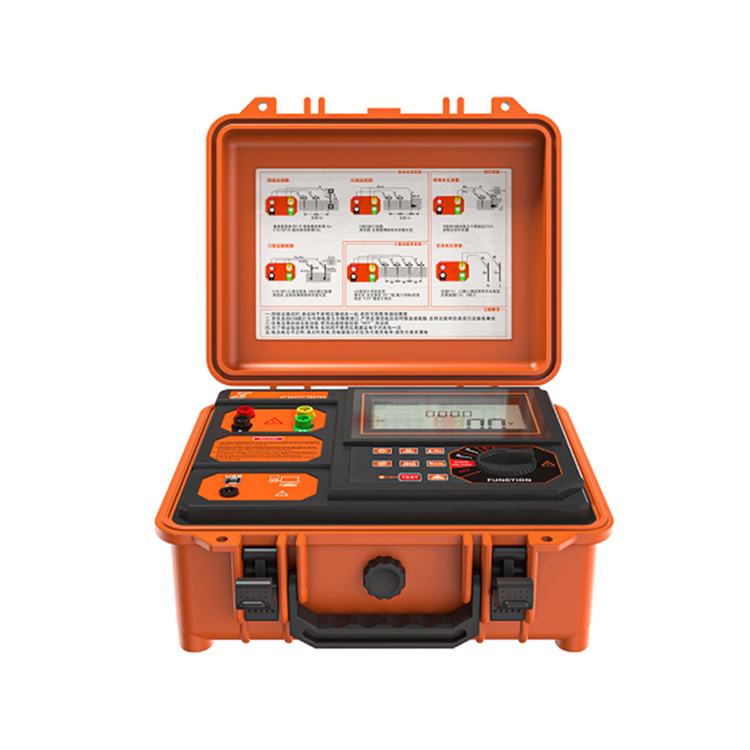

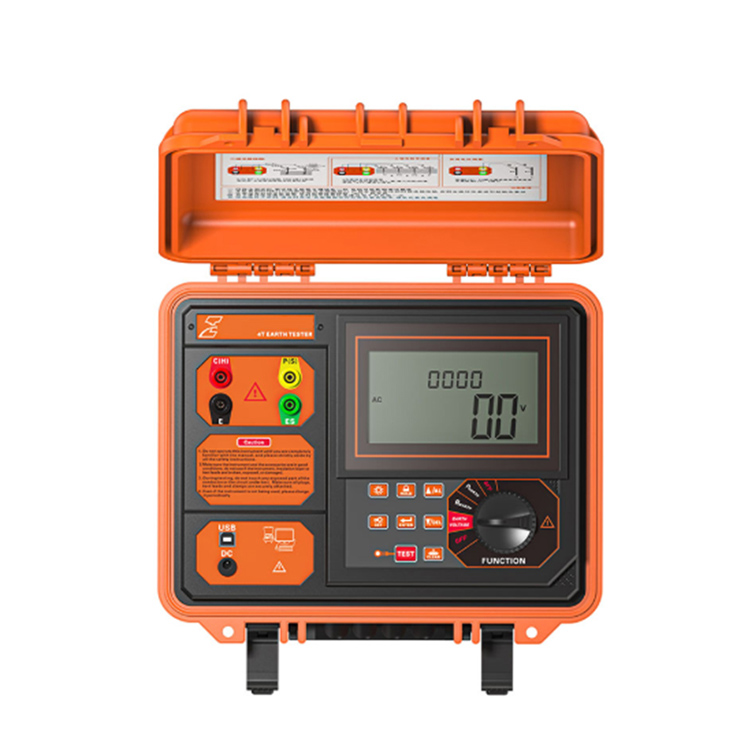

تستر دیجیتال مقاومت زمین VS-3001

تستر مقاومت زمین و مقاومت خاک VS-3001 به طور ویژه برای اندازه گیری در محل مقاومت زمین، مقاومت خاک، ولتاژ زمین و ولتاژ AC در ترکیب با استاندارد جدید تست مقاومت زمین حفاظت در برابر صاعقه طراحی و ساخته شده است. جریان تست حداکثر 20 میلی آمپر است. فناوری پردازش دیجیتال و میکرو، روش دقیق 4 سیم، روش 3 سیم و روش ساده 2 سیم برای اندازه گیری مقاومت اتصال به زمین، واردات فناوری FFT (تبدیل فوری فوریه)، فناوری AFC (کنترل خودکار فرکانس)، شناسایی خودکار تداخل و انتخاب فرکانس اندازه گیری، ایجاد تداخل ضربه را به حداقل می رساند و مقدار مقاومت زمین دقیق تری را ارائه می دهد. این دارای توانایی ضد تداخل منحصر به فرد و سازگاری محیطی است و سازگاری خوبی با آزمایش های مکرر دارد و از دقت بالا، پایداری بالا و قابلیت اطمینان بالا در اندازه گیری طولانی مدت اطمینان می دهد. این به طور گسترده ای در اندازه گیری مقاومت زمین، مقاومت خاک، ولتاژ زمین و ولتاژ AC برق، مخابرات، هواشناسی، میدان نفتی، ساخت و ساز، حفاظت از صاعقه و تجهیزات الکتریکی صنعتی استفاده می شود.

تستر مقاومت زمین و مقاومت خاک VS-3001، همچنین به عنوان تستر مقاومت زمین دقیق، تستر مقاومت زمین چهار سیم، تستر مقاومت به زمین دو تا چهار سیم، تستر مقاومت خاک، متشکل از میزبان، نرم افزار داده، خط تست، میله های زمین کمکی، خطوط ارتباطی جدید پلی لن با استفاده از جعبه ابزار ویژه، طراحی جدید پلی لن و غیره است. پرکننده های کامپوزیت برای قالب گیری تزریقی یک بار، چگالی کم، استحکام، سفتی، سختی، مقاومت در برابر سایش، مقاومت در برابر حرارت، عملکرد عایق برتر است، بدنه جعبه آن می تواند فشاری در حدود 200 کیلوگرم را تحمل کند و از دقت بالا، پایداری بالا و قابلیت اطمینان بالا در آزمایش های مختلف محیطی اطمینان حاصل کند. صفحه نمایش LCD بزرگ میزبان، با نور پس زمینه و نشانگر نمودار میله ای، در یک نگاه واضح است. در عین حال، می تواند 300 مجموعه داده را ذخیره کند و عملکردهای خواندن، مشاهده، ذخیره، گزارش و چاپ داده های تاریخی را می توان از طریق نرم افزار داده محقق کرد.

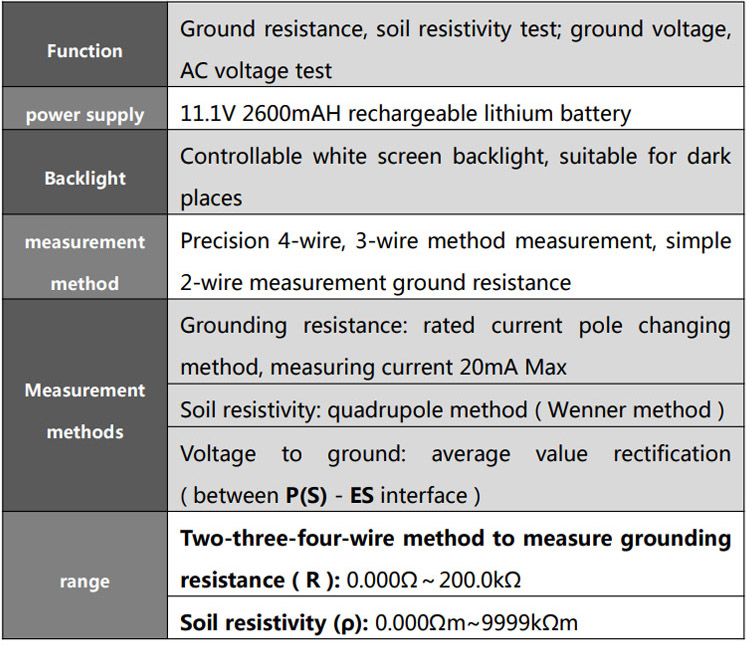

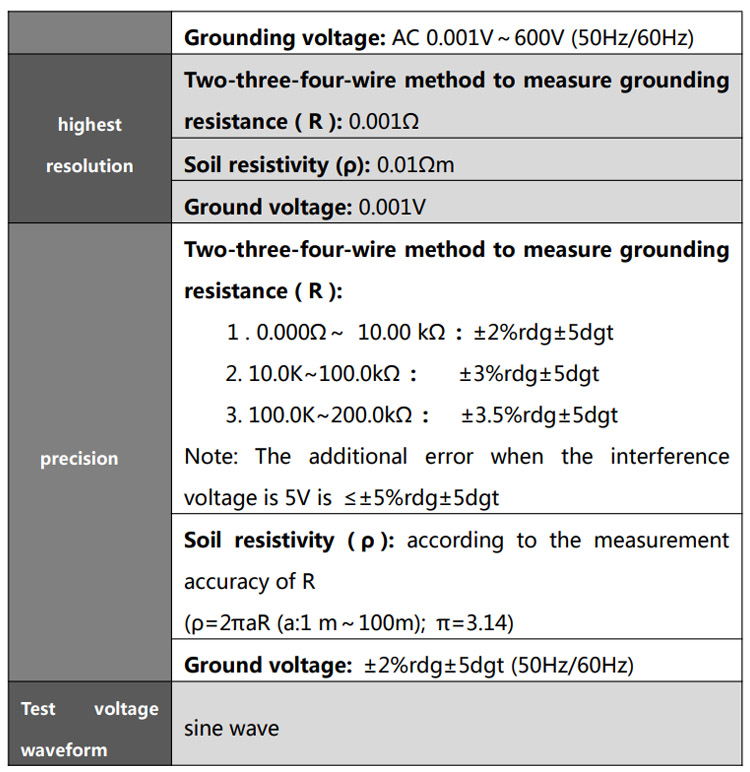

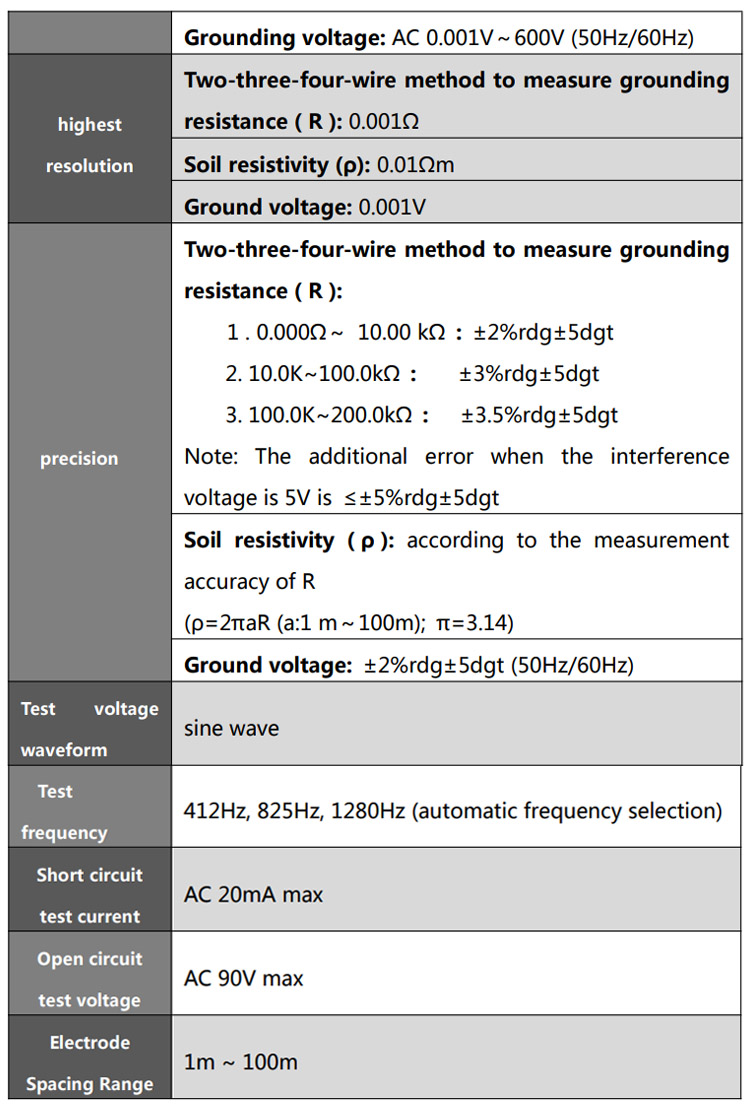

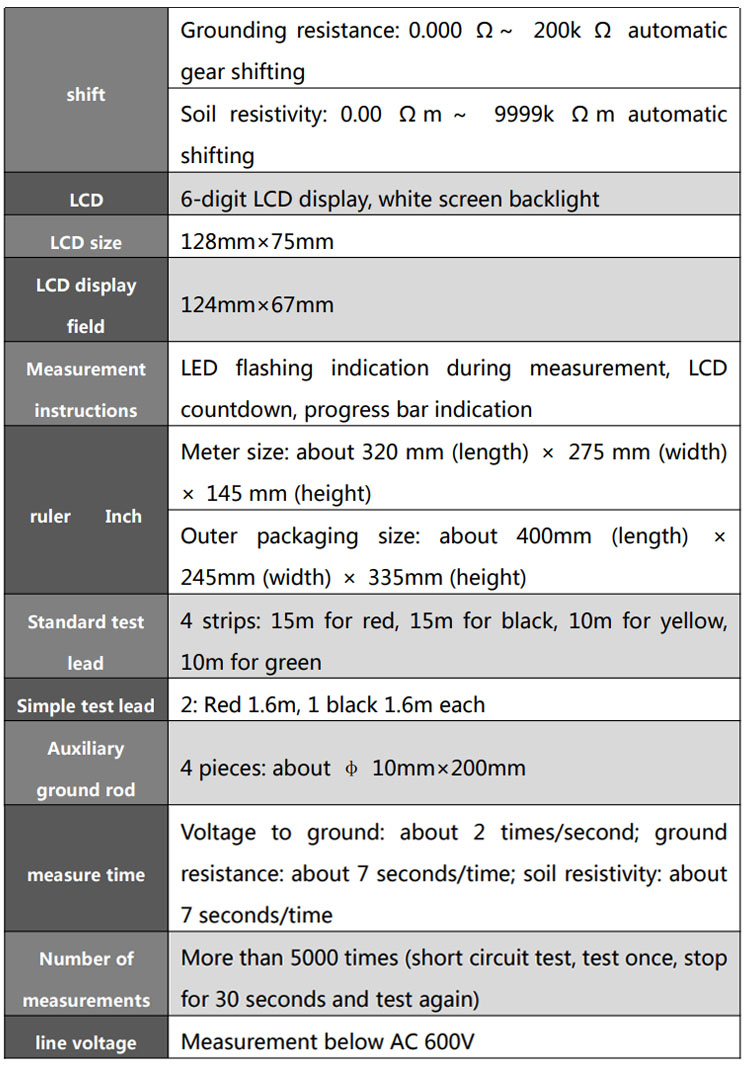

مشخصات فنی

ویژگی های کلیدی

دقت بالا و ضد تداخل‌: انتخاب فرکانس خودکار (412Hz/825Hz/1280Hz) به به حداقل رساندن تداخل کمک می‌کند. دقت در اندازه‌گیری مقاومت زمین می‌تواند به ±2%rdg±5dgt برای محدوده 0.000Ω-10.00kΩ برسد.

طراحی مستحکم و قابل حمل‌: دارای جعبه ابزار ایستگاه پایه درجه صنعتی است که قادر به تحمل 200 کیلوگرم فشار است. سبک وزن (ایستگاه پایه 2.7 کیلوگرم) و مناسب برای استفاده در میدان است.

محدوده اندازه گیری گسترده: مقاومت زمین: 0.000Ω-200 کیلو اهم؛ مقاومت خاک: 0.00 Ω·m–9999 kΩ·m. ولتاژ زمین/AC: 0.001–600.0 ولت.

عملکرد کاربرپسند‌: LCD بزرگ با نور پس‌زمینه، نوار پیشرفت تست، نشانگر شمارش معکوس، و دکمه‌های کلید/شماره عملکرد بصری. این می تواند به طور خودکار تداخل (اخطار نویز > 5 ولت) و شرایط اضافه بار (نمایشگر OL) را تشخیص دهد.

مدیریت داده‌ها: حداکثر 300 مجموعه داده را ذخیره می‌کند. داده ها را می توان با استفاده از نرم افزار ارائه شده برای گزارش و چاپ، نگهداری، بررسی، حذف و از طریق RS232/USB به رایانه شخصی منتقل کرد.

انطباق با ایمنی‌: مطابق با IEC61010-1 (CAT III 300V، CAT IV 150V)، با حفاظت اضافه بار و هشدارهای ایمنی واضح در مورد جداسازی، محدودیت‌های ولتاژ (از 600 ولت تجاوز نکنید) و عملکرد مناسب.

برنامه های کاربردی

VS-3001 به طور گسترده در صنایعی استفاده می شود که نیاز به آزمایش سیستم زمین و تجزیه و تحلیل خاک قابل اعتماد دارند، از جمله:

مهندسی برق – آزمون

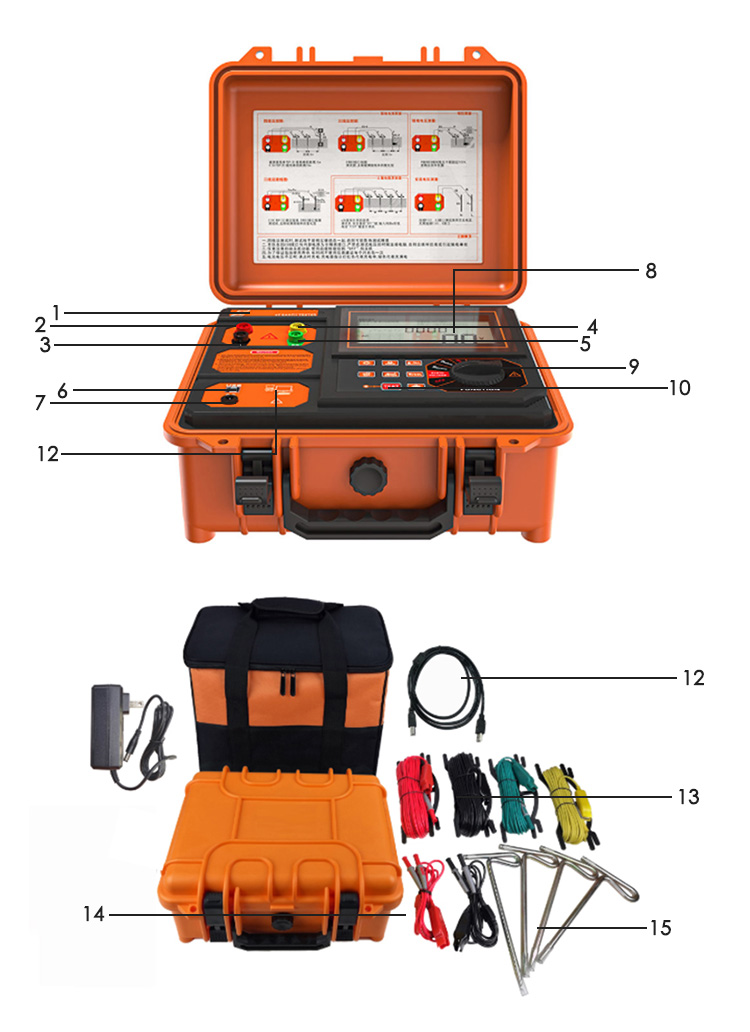

ساختار

1: قرار دادن مدل محصول

2: رابط C(H): قطب فعلی

3: رابط E: قطب زمین

4: رابط P(S): قطب ولتاژ

5: رابط ES

6: رابط USB

7: پورت شارژ

8: LCD

9: دکمه دنده عملکرد

10: ناحیه کلید

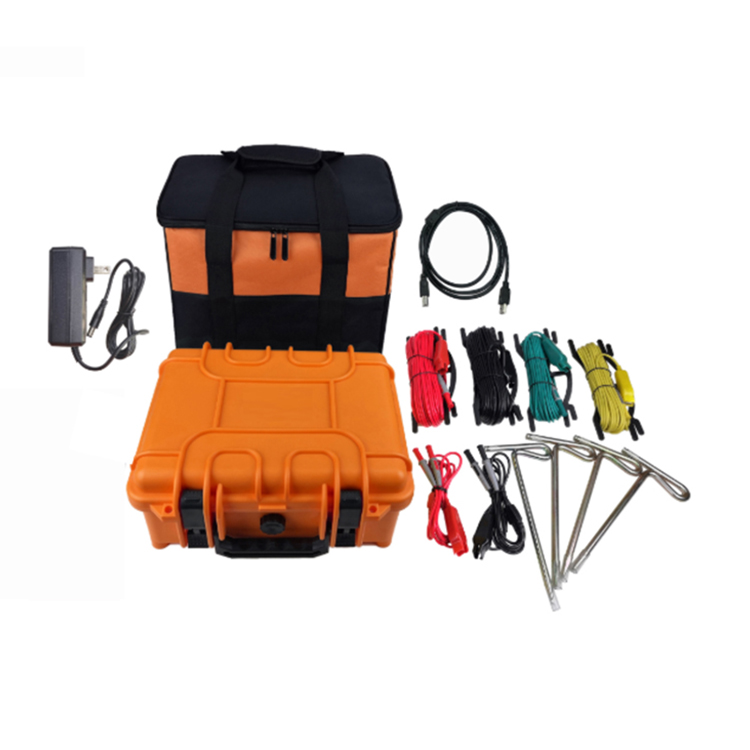

11: کابل داده USB

12: S480 متر

13: 4 خط تست استاندارد

14: 2 خط تست ساده

15: میله زمین کمکی

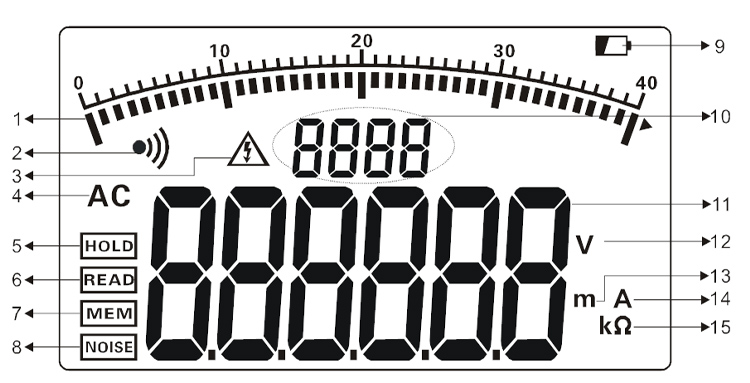

1. نمودار نوار پیشرفت آزمایش (نمایش پیشرفت آزمایش، نمایش پویا)

2. نشانگر هشدار (هنگام فعال شدن عملکرد زنگ هشدار نمایش داده می شود و هنگامی که از آستانه هشدار فراتر رفت چشمک می زند)

3. نشانگر اضافه ولتاژ (زمانی که ولتاژ آزمایش شده از 30 ولت بیشتر شود نمایش داده می شود، یادآور توجه به ایمنی)

4. دستورالعمل های ارتباطی

5. نشانگر نگهداری داده (هنگامی که کلید HOLD برای نگهداری داده ها فشار داده می شود نمایش داده می شود)

6. دستورالعمل بررسی داده ها (زمانی که دکمه HOLD را به مدت 3 ثانیه فشار دهید تا وارد بررسی داده شود، نمایش داده می شود)

7. نشانگر ذخیره سازی داده ها (هنگامی که داده ها در حین نگهداری داده ها با فشار دادن کلید HOLD ذخیره می شوند، نمایش داده می شود)

8. نشانگر سیگنال تداخل (زمانی که ولتاژ تداخل بیش از 5 ولت باشد نمایش داده می شود)

9. نشانگر کم بودن باتری

10. نشان دادن تعداد گروه های داده ذخیره شده

11. داده های تست

12. نماد واحد ولتاژ

13. نماد واحد طول

14. نماد واحد فعلی

15. نماد واحد مقاومت

شرکت مسئولیتی در قبال سایر خسارات ناشی از سوء استفاده ندارد.

محتویات این کتابچه راهنمای کاربر نباید به عنوان دلیلی برای استفاده از محصول برای اهداف خاص مورد استفاده قرار گیرد.
