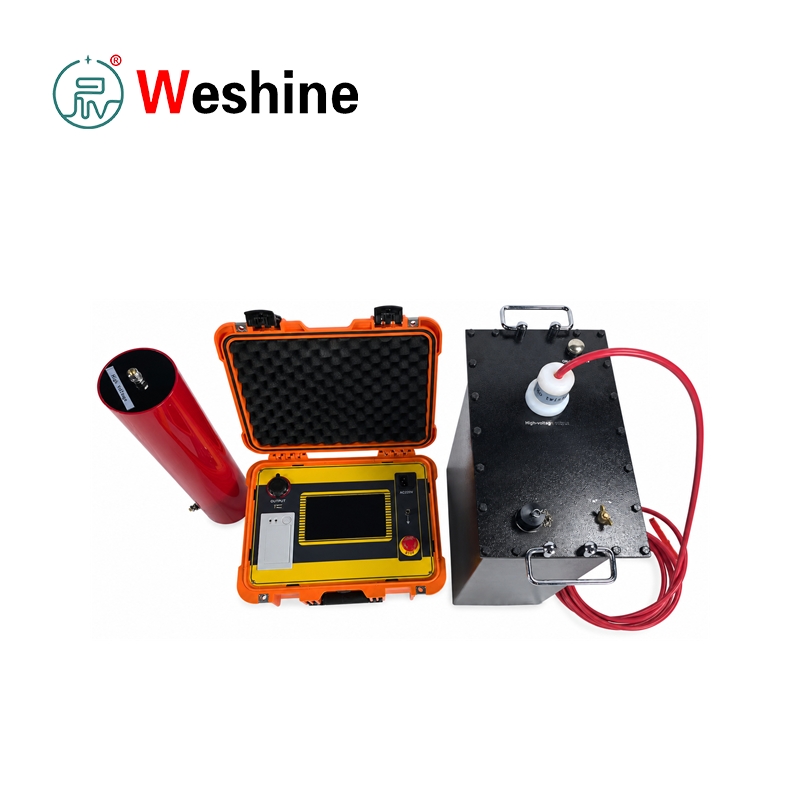

ژنراتور ولتاژ بالا با فرکانس پایین

Weishine به‌عنوان یک تولیدکننده حرفه‌ای در چین، مایل است ژنراتور ولتاژ با فرکانس پایین فوق‌العاده با کیفیت بالا را به شما ارائه دهد که برای آزمایش عایق الکتریکی مقاوم در برابر AC طراحی شده است، جایی که تجهیزات آزمایش فرکانس برق معمولی به ظرفیت بیش از حد نیاز دارند. در تست های عایق پیشگیرانه، تست مقاومت در برابر ولتاژ بالا یکی از مهم ترین روش ها برای بررسی اینکه آیا عایق تجهیزات می تواند به طور ایمن ولتاژ تست مشخص شده را تحمل کند یا خیر است. برای اجسام آزمایشی با ظرفیت بزرگ مانند کابل های برق XLPE، خازن های قدرت، ژنراتورهای بزرگ و موتورها، آزمایش مقاومت 50 هرتز AC اغلب به یک ترانسفورماتور آزمایشی بزرگ یا مجموعه آزمایش تشدید نیاز دارد. یک سیستم تست فرکانس فوق‌العاده پایین 0.1 هرتز ظرفیت تست مورد نیاز را کاهش می‌دهد و آزمایش میدانی را عملی‌تر می‌کند. طراحی جمع‌وجور و قابل حمل هزینه کل خرید را برای تیم‌های مهندسی میدانی کاهش می‌دهد.

واحد تست ولتاژ بالا AC با فرکانس بسیار پایین کنترل شده را تولید می کند. فرکانس های خروجی موجود 0.1 هرتز، 0.05 هرتز، 0.02 هرتز و 0.01 هرتز هستند. فرکانس پایین تر به ابزار اجازه می دهد تا بارهای خازنی بزرگتر را آزمایش کند و در عین حال اندازه تجهیزات تست و تقاضای توان را قابل کنترل نگه می دارد. طبق دستورالعمل، این سیستم به ویژه برای تجهیزات الکتریکی با ظرفیت معادل بزرگ، از جمله کابل های برق، خازن ها، ژنراتورهای متوسط ​​و بزرگ و موتورها مناسب است.

اجزای محصول

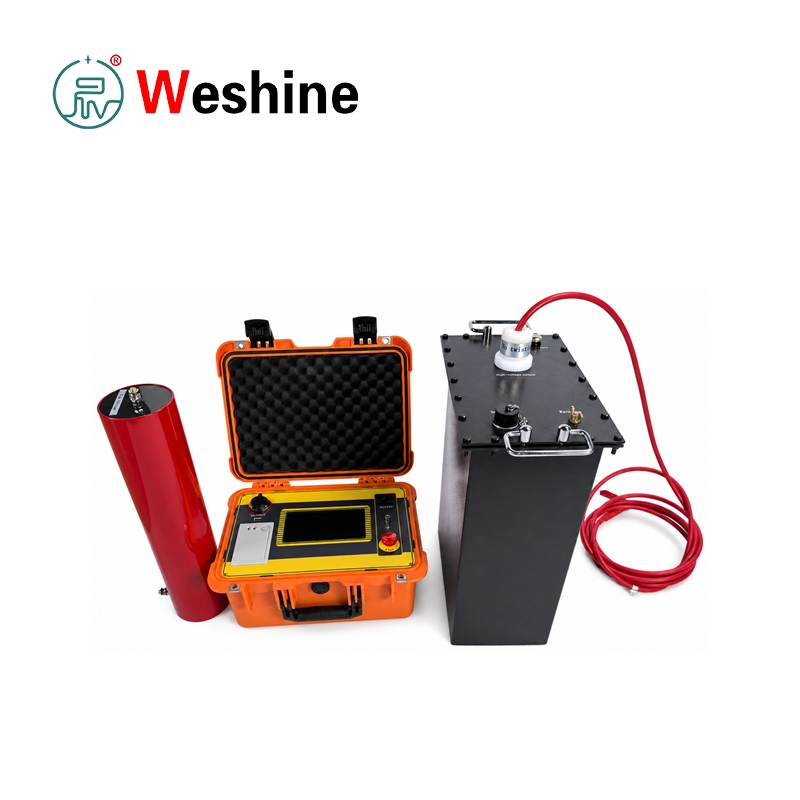

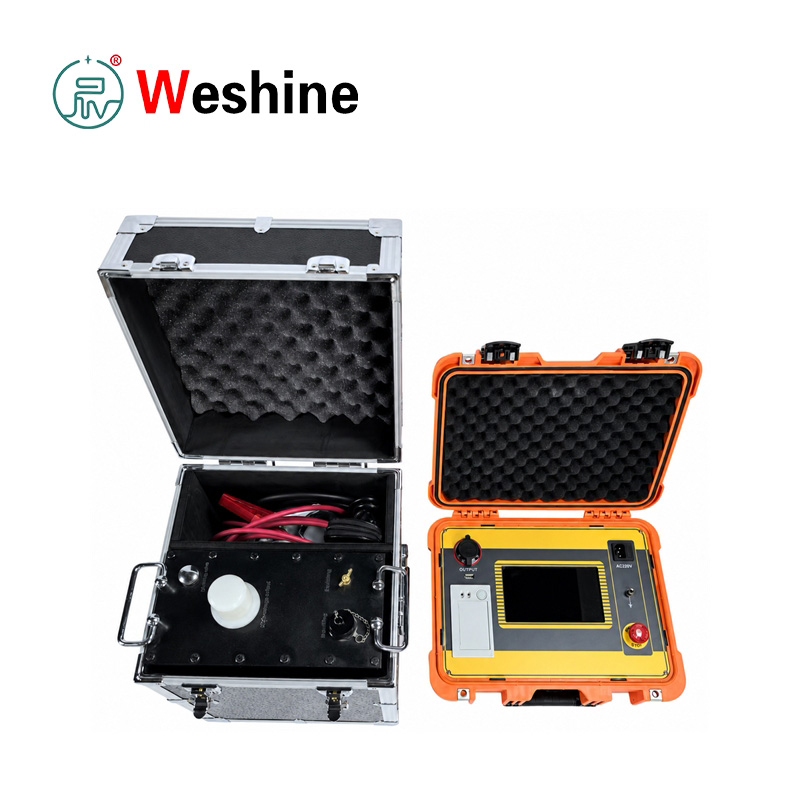

این سیستم از دو بخش اصلی تشکیل شده است: یک کنترل کننده و یک تقویت کننده ولتاژ بالا.

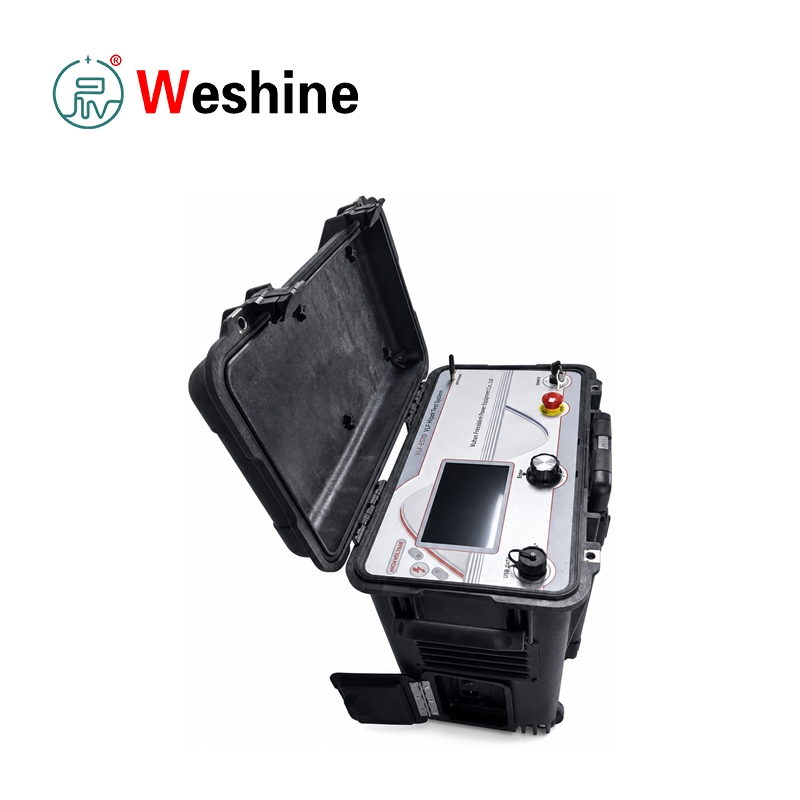

این کنترلر شامل صفحه نمایش لمسی خازنی 7 اینچی، کلید پاور، ورودی AC 220 ولت، ترمینال اتصال زمین، پورت ارتباطی USB، چاپگر و دکمه توقف اضطراری است.

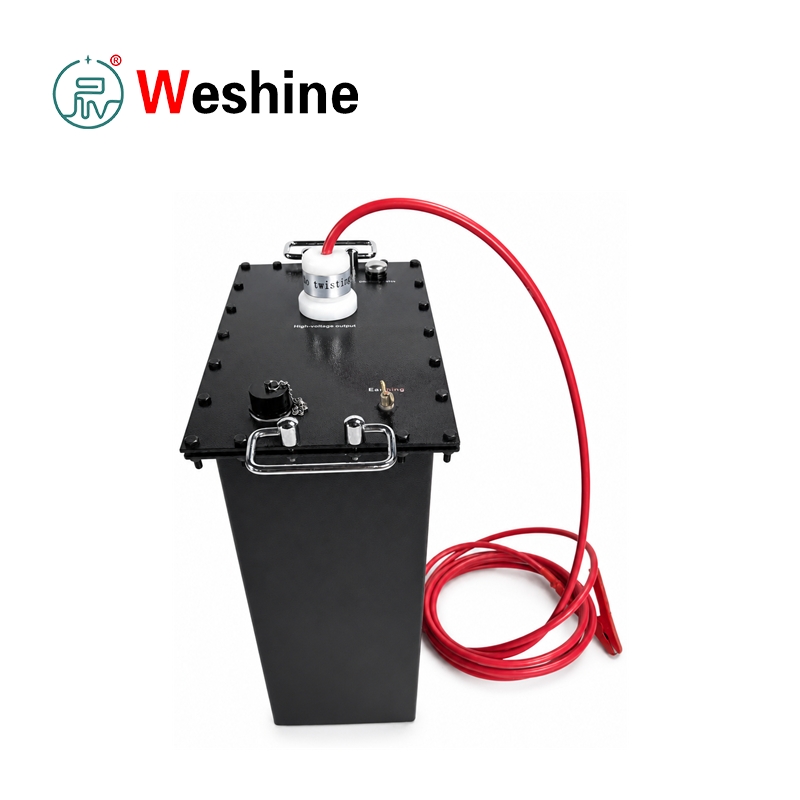

بوستر خروجی ولتاژ بالا را تولید می کند و از طریق کابل کنترل ولتاژ پایین ارائه شده به کنترل کننده متصل می شود. خروجی ولتاژ بالا با استفاده از کابل ولتاژ بالا و لوازم جانبی اتصال زمین به جسم آزمایشی متصل می شود.

عملیات خودکار است

پس از سیم کشی، کاربر فرکانس خروجی، مدت زمان تست، ولتاژ تست، حد اضافه جریان جانبی ولتاژ بالا و حد اضافه ولتاژ را روی صفحه لمسی تنظیم می کند. هنگامی که آزمایش شروع می شود، دستگاه خود چک بار، افزایش خودکار ولتاژ، خروجی با دامنه ثابت، زمان بندی، خاموش شدن عادی و تخلیه خودکار را انجام می دهد. دستگاه می تواند با تایمر یا توقف دستی متوقف شود. همچنین حفاظت غیرعادی خاموش شدن را از طریق حفاظت از اضافه ولتاژ و جریان بیش از حد فراهم می کند.

این ژنراتور ولتاژ بالا با فرکانس پایین، کنترل بازخورد منفی حلقه بسته ولتاژ بالا و ولتاژ پایین را اتخاذ می کند. دفترچه راهنما بیان می کند که خروجی اثر خیز خازنی ایجاد نمی کند. عملکردهای حفاظتی چندگانه شامل حفاظت از اضافه ولتاژ، حفاظت در برابر جریان اضافی جانبی ولتاژ بالا و حفاظت در برابر جریان اضافه جانبی ولتاژ پایین است که زمان عمل حفاظتی بیش از 10 میلی ثانیه نیست. کنترلر و ژنراتور ولتاژ بالا از طریق کنترل ولتاژ پایین به هم متصل می شوند و از کنترل نوری برای عملکرد ایمن تر استفاده می شود. طراحی سخت افزاری بادوام، عمر طولانی برای استفاده طولانی مدت از پروژه و آزمایش های مکرر.

نتایج آزمایش را می توان مستقیماً به عنوان یک گزارش آزمایش چاپ کرد. داده های تاریخی پس از توقف معمولی تایمر، توقف دستی، توقف حفاظت از اضافه ولتاژ یا توقف حفاظت در برابر جریان اضافه، به طور خودکار ذخیره می شوند. این ابزار می تواند تا 64 رکورد اندازه گیری را ذخیره کند. سوابق قدیمی‌تر به‌طور خودکار حذف می‌شوند که از حد مجاز ذخیره‌سازی فراتر رود. این سیستم همچنین از تنظیم تاریخ و زمان، تعویض رابط چینی و انگلیسی، ذخیره سازی خودکار، چاپ خودکار و ارتباط USB با نرم افزار مدیریت فوقانی پشتیبانی می کند.

تجهیزات تست مطابق با DL/T 849.4-2004، شرایط فنی عمومی برای ژنراتورهای ولتاژ بالا با فرکانس بسیار پایین است. این کتابچه راهنمای همچنین به روش آزمایش VLF 0.1 هرتز برای کابل های برق 35 کیلوولت و کمتر از XLPE عایق شده اشاره می کند. در استفاده میدانی، ظرفیت جسم آزمایشی نباید از بار خازنی نامی پیکربندی ابزار انتخابی تجاوز کند. اگر ظرفیت جسم آزمایشی کمتر از 0.05 μF باشد، ممکن است یک خازن کمکی 0.05 μF به صورت موازی برای پشتیبانی از خروجی معمولی متصل شود.

پارامتر محصول

راهنمای محصول

اصل کار دستگاه تست VLF

دستگاه تست قابل حمل VLF با جایگزینی تست مقاومت فرکانس توان 50 هرتز با تست AC با فرکانس فوق العاده پایین کار می کند.

برای اجسام آزمایش خازنی، جریان متناسب با فرکانس، ظرفیت و ولتاژ است. با کاهش فرکانس به 0.1 هرتز یا کمتر، ظرفیت تست مورد نیاز به شدت کاهش می یابد و در عین حال هدف عملی تست مقاومت عایق AC حفظ می شود.

اتصال تجهیزات قبل از آزمایش

قبل از آزمایش، اتصال:

طبق نمودار سیم کشی در دفترچه راهنما.

ترمینال اتصال به زمین باید به زمین متصل شود. ورودی AC به یک منبع برق 220 ولت و 50 هرتز متصل است.

اگر از ژنراتور قابل حمل استفاده می شود، ولتاژ و فرکانس خروجی ژنراتور باید پایدار باشد.

تنظیم پارامتر و آماده سازی تست

کنترلر را روشن کنید و وارد صفحه تنظیمات پارامتر شوید.

پارامترهای زیر را تنظیم کنید:

فرکانس های موجود عبارتند از:

مدت زمان آزمون را می توان از 0 تا 99 دقیقه تنظیم کرد.

مقادیر ولتاژ و جریان نشان داده شده توسط دستگاه، مقادیر اوج هستند.

فرآیند تست خودکار

پس از فشار دادن Start، ابزار خود چک را انجام می دهد.

فرآیند تست شامل:

1. بارگیری خودبررسی
2. افزایش خودکار ولتاژ
3. خروجی با دامنه ثابت
4. زمان بندی را تحمل کنید
5. خاموش شدن و تخلیه خودکار

اگر بار تشخیص داده نشود، کنترلر یک هشدار عدم بار را نمایش می دهد.

پس از رسیدن به ولتاژ تنظیم شده، دستگاه خروجی دامنه ثابت را حفظ می کند و فرآیند زمان بندی مقاومت را آغاز می کند.

با رسیدن به زمان تنظیم شده، سیستم خروجی ولتاژ بالا را متوقف می کند و به طور خودکار جسم آزمایشی را تخلیه می کند.

حالت های خاموش کردن و مدیریت داده ها

این ابزار پشتیبانی می کند:

خاموش شدن عادی

خاموش شدن غیر عادی

در هر حالت خاموشی، داده های آزمایشی به عنوان داده های تاریخی ذخیره می شوند.

کاربران می توانند:

راهنمای تست کابل

برای تست کابل:

1. قبل از آزمایش تمام تجهیزات الکتریکی متصل به کابل را جدا کنید.
2. مقاومت عایق را با مگاهم متر اندازه گیری کنید.
3. تست مقاومت VLF را فقط پس از اینکه بررسی عایق قابل قبول باشد انجام دهید.

دفترچه راهنما مشخص می کند:

مدت زمان آزمون:

راهنمای تست موتور سنکرون

برای تست موتور سنکرون، دستورالعمل آزمایش فاز به فاز را توصیه می کند.

روش تست:

زمان تست معمولاً مشابه تست مقاومت در برابر فرکانس توان است، معمولاً:

در طول آزمایش، اپراتورها باید موارد زیر را رعایت کنند:

تخلیه ایمنی پس از آزمایش

پس از خاموش شدن، از میله تخلیه برای تخلیه کامل جسم آزمایشی قبل از برداشتن کابل استفاده کنید.

این مرحله به ویژه برای تجهیزات خازنی مانند:

ویژگی ها

1. از تست مقاومت AC با فرکانس فوق العاده پایین 0.1 هرتز پشتیبانی می کند.

2. از انتخاب فرکانس خروجی 0.05 هرتز، 0.02 هرتز و 0.01 هرتز پشتیبانی می کند.

3. افزایش خودکار ولتاژ، خروجی با دامنه ثابت، زمان بندی، خاموش شدن و دشارژ را فراهم می کند.

4. خروجی ولتاژ بالا و جریان تست را به عنوان مقادیر اوج اندازه گیری و نمایش می دهد.

5. حفاظت از اضافه ولتاژ را برای خروجی ولتاژ بالا فراهم می کند.

6. حفاظت از جریان اضافه جانبی ولتاژ بالا و ولتاژ پایین را ارائه می دهد.

7. هنگامی که ولتاژ یا جریان از حد تعیین شده بیشتر شود، به طور خودکار خروجی را قطع می کند.

8. زمان عمل حفاظتی بیش از 10 میلی ثانیه نباشد.

9. عملکرد صفحه نمایش لمسی خازنی 7 اینچی را ارائه می دهد.

10. داده های تست و شکل موج خروجی را روی صفحه لمسی نمایش می دهد.

11. شامل ذخیره سازی خودکار داده های تاریخی برای حداکثر 64 رکورد.

12. چاپگر داخلی را برای چاپ گزارش آزمایشی فراهم می کند.

13. از ارتباط USB با نرم افزار مدیریت بالا پشتیبانی می کند.

14. شامل سوئیچینگ رابط چینی و انگلیسی است.

15. کنترل بازخورد منفی ولتاژ بالا و ولتاژ پایین حلقه بسته را ارائه می دهد.

16. پشتیبانی از AC در برابر آزمایش اجسام آزمایشی با ظرفیت بزرگ.

17. شامل میله تخلیه و کابل زمین برای تخلیه ایمن پس از آزمایش است.

18. دکمه توقف اضطراری را روی کنترلر ارائه می دهد.

19. از عملیات داخلی و خارجی پشتیبانی می کند.

20.شامل خازن جبرانی برای اجسام آزمایشی با ظرفیت کوچک.

سناریوهای کاربردی

برق Utilities

شرکت های برق از تجهیزات تست VLF برای تست مقاومت کابل های برق ولتاژ متوسط، موتورهای بزرگ، ژنراتورها، خازن ها و سایر تجهیزات الکتریکی با ظرفیت بزرگ در طول تعمیر و نگهداری پیشگیرانه و تست پذیرش استفاده می کنند.

سازندگان ترانسفورماتور

سازندگان ترانسفورماتور و تجهیزات الکتریکی می توانند از مجموعه آزمایشی در مناطق آزمایشی استفاده کنند که در آن سیستم های عایق با ظرفیت بالا نیاز به تأیید AC با فرکانس کاهش یافته دارند.

نیروگاه ها

نیروگاه‌ها از این ابزار برای تست مقاومت سیم‌پیچ‌های استاتور ژنراتور، موتورهای بزرگ، کابل‌های سرویس ایستگاه و سیستم‌های عایق مربوطه در طول راه‌اندازی، تعمیرات اساسی و نگهداری معمول استفاده می‌کنند.

راه آهن

سیستم های تغذیه راه آهن از کابل های ولتاژ متوسط ​​و تجهیزات دوار استفاده می کنند. واحد تست از تست مقاومت میدانی در طول قطعی تعمیرات برنامه ریزی شده پشتیبانی می کند.

کارخانه های صنعتی

تأسیسات صنعتی مانند کارخانه‌های معدن، پتروشیمی، فولاد و کارخانه‌های تولیدی می‌توانند از این ابزار برای تست مقاومت عایق کابل و موتور در سیستم‌های توزیع نیروگاه استفاده کنند.

دانشگاه ها

دانشگاه‌ها و مراکز آموزشی می‌توانند از این سیستم برای آموزش اصول تست مقاومت VLF، محاسبه جریان خازنی، روش‌های تست کابل و تمرین ایمنی ولتاژ بالا استفاده کنند.

آزمایشگاه های تست

آزمایشگاه‌های ولتاژ بالا می‌توانند به ژنراتور ولتاژ بالا با فرکانس پایین برای آزمایش اجسام آزمایش خازنی، نمونه‌های کابل، موتورها و سیستم‌های عایق که به ولتاژ فرکانس فوق‌العاده پایین کنترل‌شده نیاز دارند، اتکا کنند.

تعمیر و نگهداری کابل

تیم های نگهداری کابل از دستگاه تست برای تست های پذیرش کابل XLPE، تست های پیشگیرانه، بررسی های پیگیری عیب و تایید عایق پس از نصب یا تعمیر استفاده می کنند.

برنامه های کاربردی

تست مقاومت 1.0.1 هرتز VLF AC.

2. کابل برق XLPE در برابر تست مقاومت می کند.

تست عایق کابل 3.35 کیلوولت و پایین تر.

4. آزمایش مقاومت خازن قدرت.

5. آزمایش عایق ژنراتور متوسط ​​و بزرگ.

6. تست مقاومت سیم پیچ استاتور موتور.

7-تست انتقال کابل.

8. تست نگهداری پیشگیرانه کابل.

9. تأیید عایق تجهیزات با ظرفیت بزرگ.

10. AC میدانی تست مقاومت با ظرفیت تست کاهش یافته است.

11. تست ولتاژ بالا به صورت خودکار.

12. تست های محافظت شده از اضافه ولتاژ و جریان بیش از حد.

13. ذخیره سازی سوابق آزمایشی تاریخی.

14. تولید گزارش تست چاپی.

15. غربالگری وضعیت عایق قبل از انرژی.

پرونده مشتری

صنعت: پیمانکار تعمیر و نگهداری کابل.

مشکل: یک پیمانکار تعمیر و نگهداری برای انجام آزمایش پذیرش روی کابل XLPE ولتاژ متوسط ​​تازه نصب شده نیاز دارد. حمل و نقل تجهیزات متعارف AC با فرکانس برق دشوار بود و به دلیل ظرفیت کابل به ظرفیت توان بالاتری نیاز داشت. این تیم به یک راه حل مقاوم AC قابل حمل مناسب برای آزمایش کابل صحرایی نیاز داشت.

فرآیند تست: تکنسین ها تمام تجهیزات متصل به کابل را جدا کردند و ابتدا هر فاز را با یک مگاهم متر بررسی کردند. پس از تایید مقاومت عایق قابل قبول، کنترلر، بوستر، کابل خروجی فشار قوی، کابل زمین و میله تخلیه را طبق سیم کشی آزمایشی وصل کردند. ولتاژ آزمایش با توجه به ولتاژ فاز کابل تنظیم شد و مقدار اضافه جریان از روی ظرفیت کابل، فرکانس آزمایش و ولتاژ محاسبه شد. تیم خروجی 0.1 هرتز را انتخاب کرد، مدت زمان مورد نیاز آزمایش را تنظیم کرد و افزایش خودکار ولتاژ را آغاز کرد.

نتیجه: دستگاه افزایش خودکار ولتاژ، خروجی با دامنه ثابت، زمان بندی، خاموش شدن و دشارژ را تکمیل کرد. هیچ تخلیه مخرب، صدای غیرعادی، دود، بو، ولتاژ ناپایدار یا جریان غیرعادی در طول دوره تحمل مشاهده نشد. داده های تست برای رکورد پروژه ذخیره و چاپ شد.

مزایا: پیمانکار تست مقاومت AC کابل را با یک سیستم میدانی کوچکتر و کاربردی تر تکمیل کرد. حفاظت خودکار، زمان‌بندی، تخلیه، ذخیره‌سازی و چاپ به کاهش عملکرد دستی و بهبود اسناد آزمایش کمک کرد.

سوالات متداول

ژنراتور ولتاژ بالا فرکانس پایین برای چه مواردی استفاده می شود؟ برای تست مقاومت VLF AC تجهیزات الکتریکی با ظرفیت بزرگ، به ویژه کابل های برق، خازن های قدرت، ژنراتورها و موتورها استفاده می شود.

چرا از تست VLF 0.1 هرتز به جای تست مقاومت AC 50 هرتز استفاده کنیم؟ اجسام آزمایشی با ظرفیت بزرگ به جریان بالایی در 50 هرتز نیاز دارند. کاهش فرکانس تست به 0.1 هرتز ظرفیت تست مورد نیاز را تا حد زیادی کاهش می دهد و باعث می شود AC میدانی تست را عملی تر کند.

چه فرکانس های خروجی موجود است؟ واحد تست از تنظیمات فرکانس خروجی 0.1 هرتز، 0.05 هرتز، 0.02 هرتز و 0.01 هرتز پشتیبانی می کند.

حداکثر بار خازنی چقدر است؟ حداکثر بار 0.5 μF در 0.1 هرتز، 1.1 μF در 0.05 هرتز، 2.2 μF در 0.02 هرتز و 5.5 μF در 0.01 هرتز است.

چه عملکردهای حفاظتی شامل می شود؟ این ابزار شامل حفاظت اضافه ولتاژ، حفاظت در برابر جریان اضافی جانبی ولتاژ بالا، حفاظت در برابر جریان اضافی جانبی ولتاژ پایین، توقف اضطراری و تخلیه خودکار پس از خاموش شدن است.

آیا آزمون می تواند گزارش های آزمایشی را چاپ کند؟ بله. چاپگر داخلی می تواند داده های آزمایشی فعلی و داده های تاریخی نشان داده شده روی صفحه را چاپ کند.

چه تعداد رکورد تاریخی را می توان ذخیره کرد؟ این ابزار می تواند تا 64 رکورد تست تاریخی را ذخیره کند. رکوردهای قدیمی تر از آخرین 64 به طور خودکار حذف می شوند.

چه اقدامات احتیاطی پس از آزمایش لازم است؟ پس از خاموش شدن، از میله تخلیه برای تخلیه کامل جسم آزمایشی قبل از برداشتن کابل استفاده کنید. تست ولتاژ بالا باید فقط توسط پرسنل آموزش دیده و با رعایت روش های ایمنی ولتاژ بالا انجام شود.

مزایای Weshine

Weshine Electric تجهیزات تست الکتریکی را برای شرکت های برق، پیمانکاران، کارخانه های صنعتی، آزمایشگاه ها و تیم های تعمیر و نگهداری کابل فراهم می کند. برای تست مقاومت VLF، Weshine بر عملیات میدانی عملی، خروجی ولتاژ بالا پایدار، حفاظت خودکار، لوازم جانبی کامل و مستندات آزمایشی واضح تمرکز دارد. ابزارها با سوابق بازرسی کارخانه و راهنمای عملیات برای پشتیبانی از استفاده قابل اعتماد پس از تحویل ارائه می شوند.

Weshine می تواند به مشتریان در انتخاب مدل، تنظیم ولتاژ تست کابل، ارزیابی ظرفیت بار و الزامات تست سفارشی کمک کند. اگر به دنبال تجهیزات تست پایدار و طولانی مدت هستید، ژنراتور ولتاژ بالا با فرکانس بسیار پایین ما می تواند نیازهای مختلف تست در محل شما را به طور کامل برآورده کند. با تجربه مهندسی، کنترل کیفیت، پشتیبانی فنی، راه حل های تست قابل اعتماد و خدمات بین المللی، Weshine به کاربران کمک می کند تا تست کابل و عایق با ظرفیت بالا را به طور موثر و ایمن انجام دهند. تدارکات جهانی سریع، گزینه های پرداخت متعدد برای خریداران عمده خارج از کشور.
