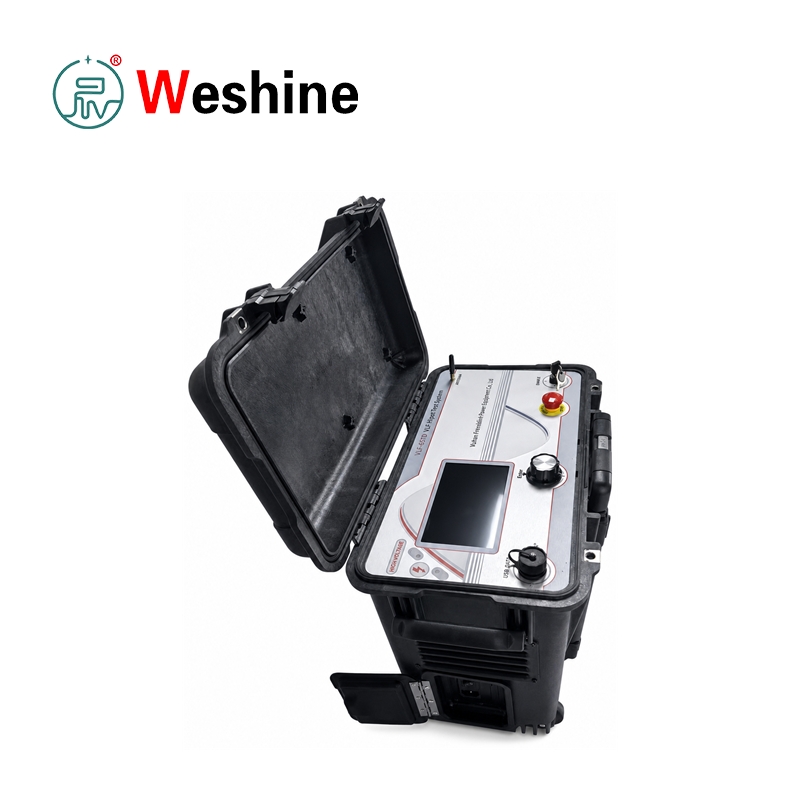

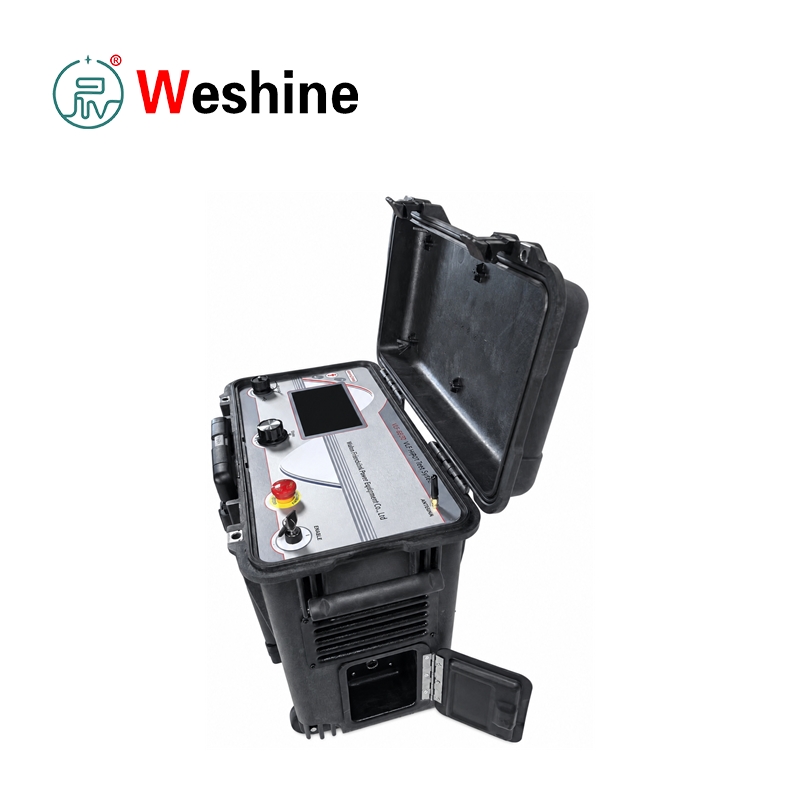

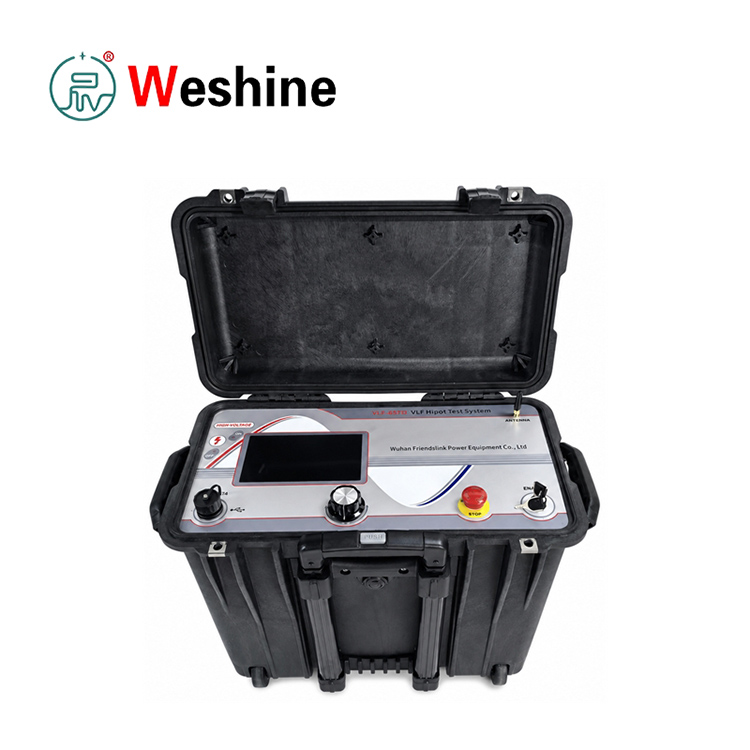

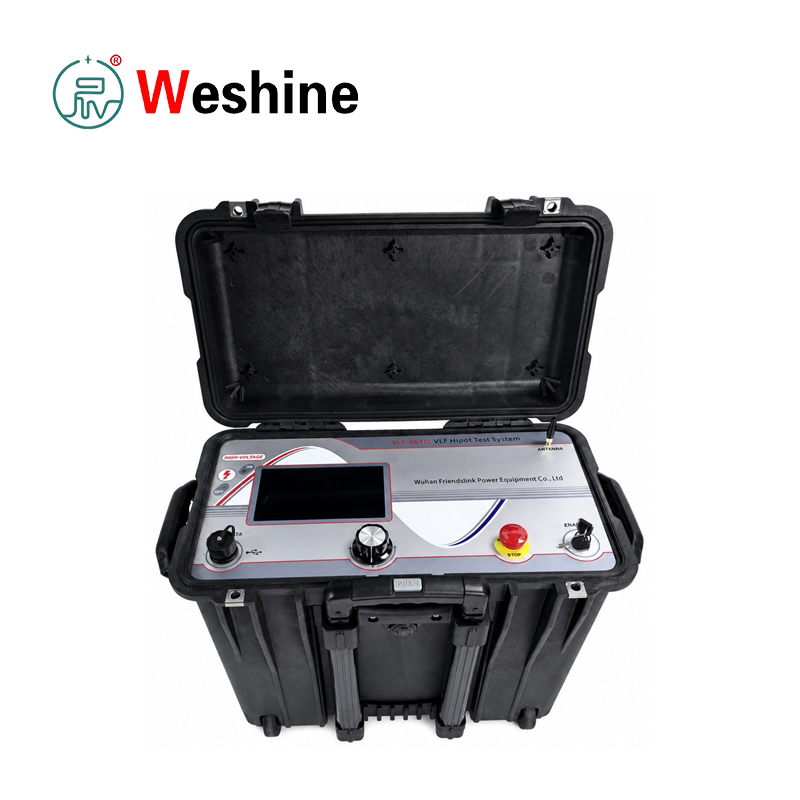

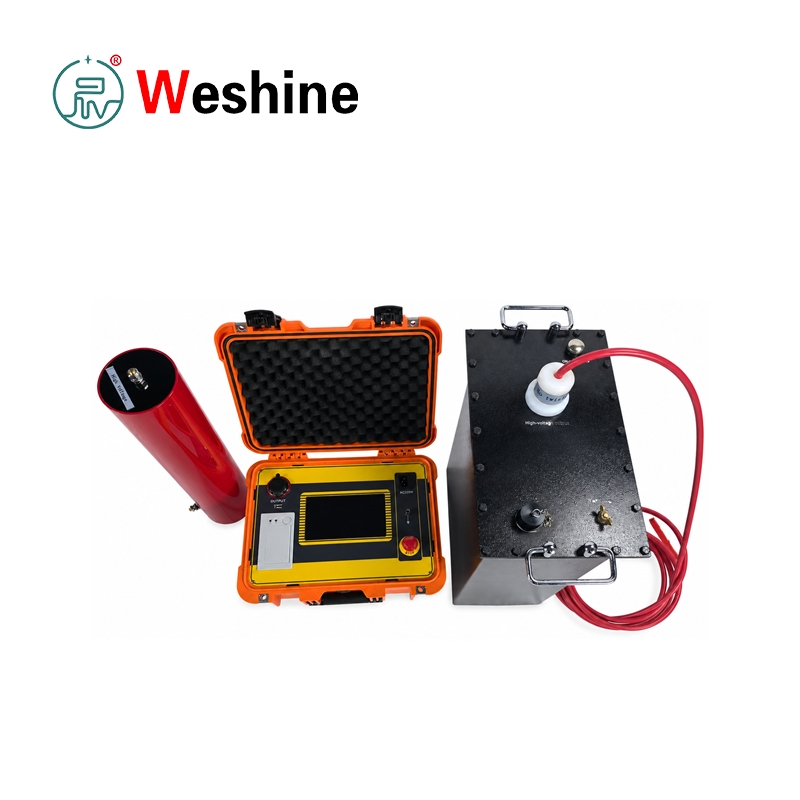

سیستم تست VLF Tan Delta

سیستم تست VLF Tan Delta با دوام ارائه شده توسط Weshine، تولید کننده حرفه ای در چین، برای تشخیص عایق و مقاومت در برابر تست کابل های برق با ولتاژ متوسط ​​طراحی شده است. مقاومت ولتاژ AC VLF و اندازه گیری تلفات دی الکتریک را در یک واحد فشرده ادغام می کند. این تجهیزات مطابق با استانداردهای CENELEC HD 620 S1:1996 و HD 621 S1:1996 هستند که برای کابل های PE، XLPE و عایق کاغذ قابل اجرا هستند.

در طول تعمیر و نگهداری معمول کابل، نقایص عایق نامرئی از جمله پیری درخت آب، آلودگی، آسیب مکانیکی و زوال جزئی را نمی توان با بازرسی بصری ساده تشخیص داد. آزمایش موج سینوسی 0.1 هرتز VLF، تنش AC را به عایق کابل اعمال می کند در حالی که به ظرفیت بسیار کمتری نسبت به تجهیزات آزمایش سنتی 50 هرتز نیاز دارد، و آزمایش میدانی کابل های ولتاژ متوسط ​​طولانی را بسیار آسان تر می کند.

این سیستم تست VLF Tan Delta خروجی موج سینوسی VLF را برای تست های مقاومت و اندازه گیری مستقیم دلتای برنزه ارائه می دهد. قرائت دلتای قهوهای مایل به زرد نشان دهنده ضریب تلفات دی الکتریک عایق کابل است که میزان پیری و خرابی را تعیین می کند. این واحد به طور خودکار آزمایش های تلفات را تحت چندین سطح ولتاژ به دنبال یک روش ثابت اجرا می کند: 0.5 سیکل U0، سیکل U0 و سیکل 1.5 U0. پس از اتمام تمام دور، داده های تست ذخیره می شود و کابل به طور کامل تخلیه می شود.

دو پیکربندی استاندارد موجود است: مدل های پیک 34 کیلو ولت و 45 کیلو ولت. واحد 34 کیلوولت موج سینوسی تا 24 کیلو ولت RMS (پیک 34 کیلوولت) تولید می کند. واحد 45 کیلوولت به 31.8 کیلوولت RMS (پیک 45 کیلوولت) می رسد. خروجی ولتاژ DC نیز تعبیه شده است که محدوده ± 1 ~ 34 کیلو ولت برای نسخه 34 کیلوولت و ± 1 ~ 45 کیلو ولت برای نسخه 45 کیلو ولت است. حالت های آزمایش موج مستطیلی و DC نیز پشتیبانی می شوند.

برای نگهداری غلاف کابل، دستگاه تست از بازرسی غلاف و مکان یابی عیب با حداکثر خروجی 10 کیلو ولت پشتیبانی می کند. اندازه گیری جریان نشتی در حالت DC به ارزیابی کیفیت کلی عایق کابل کمک می کند. تشخیص خرابی داخلی به محض وقوع فلاش اوور یا خرابی کابل، فوراً ولتاژ بالا را قطع می کند و محافظت کامل را ارائه می دهد.

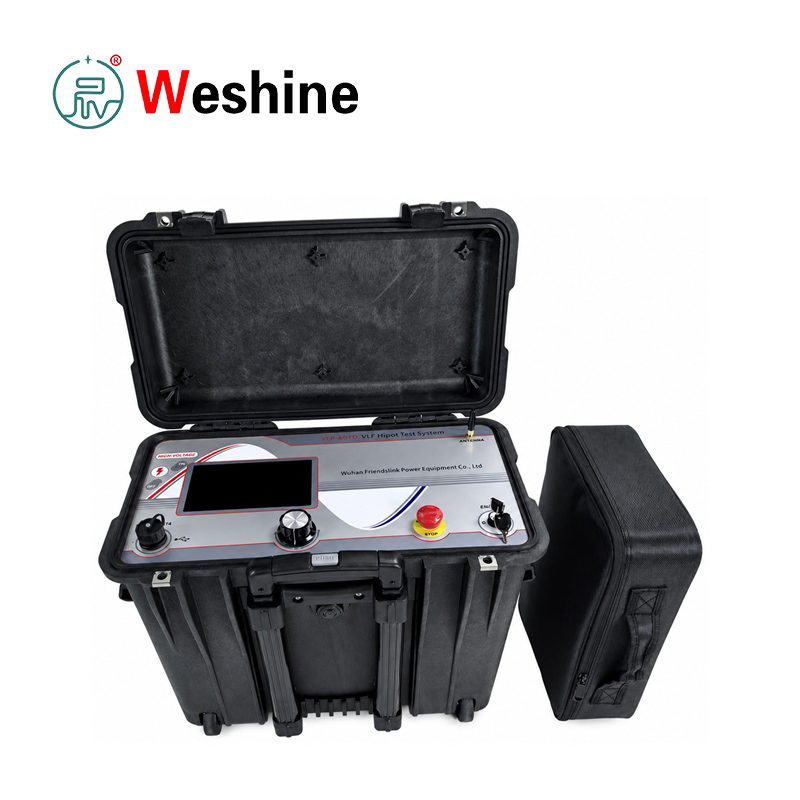

مجموعه کامل شامل میزبان اصلی تست، کابل ولتاژ بالا، سیم اتصال به زمین، سیم برق، درایو فلش USB و کیف لوازم جانبی است. پورت USB 2.0 صادرات داده و ارتقاء سیستم عامل را امکان پذیر می کند. همه گزارش‌های آزمایشی به صورت محلی ذخیره می‌شوند و می‌توانند برای تولید گزارش در رایانه شخصی به USB صادر شوند. نرم‌افزار Matching از باز کردن همزمان فایل‌های داده فاز A/B/C پشتیبانی می‌کند و گزارش‌های دقیق را با ارقام آزمایشی و منحنی‌های تلفات دی‌الکتریک ارائه می‌دهد.

ایمنی اولویت اول است. ولتاژ بالا در حین کار تولید می شود، بنابراین فقط تکنسین های حرفه ای آموزش دیده مجاز به کار هستند. اپراتورها باید به شدت از پنج قانون اصلی ایمنی پیروی کنند: برق را قطع کنید، برق را مجدد قفل کنید، ولتاژ صفر را تأیید کنید، زمین و اتصال کوتاه، جداسازی اجزای برق مجاور. تست ولتاژ بالا به دو یا چند کارمند در محل برای نظارت نیاز دارد.

راهنمای محصول

تستر کابل یکپارچه با اعمال ولتاژ سینوسی 0.1 هرتز قابل کنترل بر روی کابل های آزمایش شده کار می کند. در مقایسه با آزمایش معمولی 50 هرتز AC، فناوری فرکانس فوق‌العاده پایین تقاضای فعلی برای بارهای کابل خازنی را تا حد زیادی کاهش می‌دهد و امکان بازرسی میدانی قابل حمل کابل‌های ولتاژ متوسط ​​را فراهم می‌کند.

قبل از اتصال کابل، پنج قانون ایمنی ولتاژ بالا را به شدت دنبال کنید. اطمینان حاصل کنید که کابل تست خاموش، ایزوله، تایید ولتاژ، اتصال به زمین و اتصال کوتاه است. تمام قطعات برقی نزدیک باید پوشیده یا جدا شوند. فقط اپراتورهای آموزش دیده می توانند تجهیزات را با حضور حداقل یک ناظر اجرا کنند.

لوازم جانبی را به ترتیب ثابت وصل کنید: ابتدا کابل زمین را به ترمینال اتصال زمین میزبان وصل کنید، سپس به زمین محافظ ایستگاه وصل کنید. کابل ولتاژ بالا را به درگاه خروجی ولتاژ بالا وصل کنید. هادی داخلی کابل ولتاژ بالا را از طریق اتصالات همسان به فاز یا غلاف کابل متصل کنید. سپر کابل ولتاژ بالا را به یک میله اتصال به زمین نزدیک کنید. در نهایت سیم برق را وصل کنید

برای تست های مقاومت VLF، شکل موج، ولتاژ نامی، فرکانس و مدت زمان تست را انتخاب کنید. اوج ولتاژ، جریان، شکل موج خروجی، فرکانس تنظیم شده و مقادیر RMS در زمان واقعی روی صفحه نمایش داده می شود. زمانی که ولتاژ به مقدار از پیش تعیین شده رسید، تایمر به طور خودکار شروع به کار می کند.

برای تشخیص دلتای برنزه، تابع تلفات دی الکتریک را فعال کرده و ولتاژ فاز نامی کابل U0 را وارد کنید. دستگاه چرخه های تست خودکار را راه اندازی می کند و هر اندازه گیری کامل تقریباً 3 دقیقه و 30 ثانیه طول می کشد. ظرفیت کابل، مقاومت، میانگین تلفات دی الکتریک و مقادیر تلفات بلادرنگ را زیر 0.5 U0، 1.0 U0 و 1.5 U0 ثبت می کند.

پس از پایان تست، داده ها به صورت خودکار ذخیره می شوند و کابل کاملاً تخلیه می شود. کاربران می توانند سوابق تاریخی را مرور کنند، گزارش های تک یا چندگانه را به USB 2.0 صادر کنند و گزارش های قابل چاپ را از طریق نرم افزار پشتیبانی تولید کنند. این ابزار منحنی های تلفات و داده های مستقل را برای سه فاز کابل نمایش می دهد.

هنگام اجرای آزمایش غلاف یا تشخیص دقیق عیب، تأیید کنید که روکش کابل در هر دو انتها به زمین متصل نیست، بدون اتصال غیر مستقیم از طریق اتصالات یا اتصالات. حداکثر خروجی برای بازرسی غلاف و ردیابی عیب 10 کیلو ولت است.

ویژگی ها

1. از تست مقاومت AC موج سینوسی VLF پشتیبانی می کند

2. تابع اندازه گیری دلتای برنزه از دست دادن دی الکتریک همه در یک

3. دو گزینه اوج ولتاژ: 34 کیلو ولت و 45 کیلو ولت

4. خروجی موج سینوسی: حداکثر 24 کیلوولت RMS یا 31.8 کیلوولت RMS

5. خروجی ولتاژ DC داخلی برای تست های عایق اضافی

6. حالت تست ولتاژ موج مستطیلی موجود است

7. عملکرد اندازه گیری جریان نشت حالت DC

8. حداکثر 10 کیلوولت خروجی برای تست غلاف و تشخیص دقیق عیب غلاف

9. توالی تست تلفات دی الکتریک خودکار در 0.5 U0، U0 و 1.5 U0

10. نمایش اوج ولتاژ و جریان در زمان واقعی در حین کار

11. تجسم شکل موج خروجی زمان واقعی روی صفحه

12. قطع خودکار ولتاژ بالا در هنگام خرابی ولتاژ

13. حافظه داخلی محلی برای همه گزارش های آزمایشی

14. صادرات داده ها را از طریق رابط USB 2.0 آزمایش کنید

15. نرم افزار پشتیبانی برای خروجی گزارش تست سفارشی

16. عملکرد ارتقاء سیستم عامل از طریق درایو USB

17. رابط چند زبانه (انگلیسی و چینی ساده شده)

18. مجهز به دکمه توقف اضطراری و قفل خروجی ولتاژ بالا

19. طراحی حفاظت از ولتاژ معکوس

20. طراحی کیس محافظ قابل حمل برای آزمایش کابل میدانی در فضای باز

سناریوهای کاربردی

برق Utilities

اپراتورهای شبکه واحد آزمایشی را برای راه اندازی کابل ولتاژ متوسط، تعمیر و نگهداری منظم، تشخیص مثلث قهوه ای رنگ، بازرسی غلاف و ارزیابی عایق در شبکه های توزیع و پست ها اتخاذ می کنند.

سازندگان ترانسفورماتور

کارخانه‌های ترانسفورماتور و تجهیزات الکتریکی از تستر برای آزمایش‌های عایق کابل و قطعاتی که نیاز به اندازه‌گیری ولتاژ VLF و تلفات دی‌الکتریک دارند، استفاده می‌کنند.

نیروگاه ها

نیروگاه ها به تجهیزات بازرسی کابل ایستگاه، تعمیر و نگهداری کابل ژنراتور کمکی، آزمایش غلاف و تشخیص عایق در هنگام قطع تعمیرات متکی هستند.

راه آهن

شبکه های تغذیه راه آهن کابل های ولتاژ متوسط ​​را در پست های کششی و خطوط انتقال می گذارند. این دستگاه از تست های مقاومت کابل و آنالیز دلتای قهوه ای مایل به زرد در طول پنجره های تعمیر و نگهداری پشتیبانی می کند.

کارخانه های صنعتی

کارگاه های معدنی، پتروشیمی، فولاد و تولید از آن برای آزمایش های جدید پذیرش کابل، تعمیر و نگهداری دوره ای و بررسی عیب غلاف استفاده می کنند.

دانشگاه ها

کالج ها و موسسات تحقیقاتی دستگاه تست را برای آموزش تئوری های تست کابل VLF، محاسبه تلفات دی الکتریک، تجزیه و تحلیل پیری عایق و استانداردهای عملیات ایمنی ولتاژ بالا استفاده می کنند.

آزمایشگاه های تست

آزمایشگاه های ولتاژ بالا و کابل حرفه ای این سیستم تست VLF Tan Delta را برای انجام تست های مقاومت VLF، اندازه گیری دلتای قهوه ای رنگ، بازرسی غلاف و خدمات تشخیص کابل شخص ثالث استفاده می کنند.

تعمیر و نگهداری کابل

خدمه خدمات کابل از تجهیزات برای بازرسی کابل XLPE، PE و عایق کاغذ، تشخیص پیری درخت آب، مکان یابی عیب غلاف و تهیه گزارش آزمایش استفاده می کنند.

موارد آزمایشی قابل اجرا

1) کابل موج سینوسی VLF در برابر آزمایش مقاومت می کند

2. تست تلفات دی الکتریک قهوهای مایل به زرد کابل ولتاژ متوسط

3. تشخیص پیری عایق کابل XLPE

4. کابل PE در برابر بازرسی ولتاژ مقاومت می کند

5. تست عملکرد کابل عایق بندی شده با کاغذ

6. ارزیابی زوال درخت آب کابل

7. تست غلاف کابل تا 10 کیلوولت

8. تشخیص دقیق عیب غلاف کابل

9. آزمایش مقاومت در برابر ولتاژ DC

10. آزمایش ولتاژ موج مستطیلی

11. اندازه گیری جریان نشت حالت DC

12. آزمایشات پذیرش انتقال کابل جدید

13. تست های معمول تعمیر و نگهداری پیشگیرانه کابل

14. تولید گزارش تست یکپارچه سه فازی

15. ذخیره سازی گزارش محلی و صادرات داده USB

پرونده مشتری

حوزه صنعت:خدمات تعمیر و نگهداری کابل ولتاژ متوسط

مشکل پروژه

یک تیم تعمیر و نگهداری شبکه برق برای ارزیابی چندین فیدر کابل XLPE قدیمی نیاز داشت. تست‌های مقاومت ساده فقط می‌توانند مقاومت در برابر شکست را بررسی کنند، در حالی که تیم برای قضاوت در مورد پیری عایق و شناسایی کابل‌های دارای نقص بالقوه درخت آب، به داده‌های تلفات دی الکتریک نیز نیاز داشت.

جریان عملیات تست

تکنسین ها کابل مورد نظر را جدا کردند، پنج مشخصات ایمنی را رعایت کردند، کل مجموعه را به زمین متصل کردند، کابل ولتاژ بالا و سیم محافظ را طبق دستورالعمل وصل کردند، سپس واحد آزمایش را روشن کردند. آنها حالت تست دلتای قهوهای مایل به زرد را انتخاب کردند، ولتاژ فاز نامی کابل U0 را پر کردند، توقف اضطراری و قفل ولتاژ بالا را آزاد کردند، سپس آزمایش خودکار را شروع کردند. واحد تلفات دی الکتریک را زیر 0.5 U0، U0 و 1.5 U0 اندازه گیری کرد، داده ها را ذخیره کرد و کابل را پس از تکمیل تخلیه کرد.

نتیجه آزمون

کارکنان سوابق تاریخی را بررسی کردند و همه داده ها را به درایو USB صادر کردند. نرم افزار تطبیق گزارش های مقایسه فاز را با مقادیر تلفات دی الکتریک و منحنی های روند تولید کرد. کابل‌هایی با شاخص‌های تلفات معمولی در خدمت باقی ماندند، در حالی که کابل‌هایی که به شدت خراب شده بودند برای نظارت بعدی برنامه‌ریزی شدند.

مزایای برنامه

این تیم هر دو بازرسی ولتاژ مقاومت و تشخیص پیری را با یک دستگاه قابل حمل به پایان رساندند. چرخه های تست خودکار، صادرات USB و تولید گزارش تا حد زیادی ردیابی داده ها را بهبود می بخشد و حجم کار کاغذی دستی را کاهش می دهد.

سوالات متداول

س: این تجهیزات آزمایشی چه عملکردهایی را انجام می دهد؟

پاسخ: آزمایش مقاومت کابل ولتاژ متوسط ​​VLF، اندازه گیری تلفات دی الکتریک دلتای قهوهای مایل به زرد، بازرسی غلاف، تشخیص دقیق عیب غلاف، آزمایش مقاومت DC، آزمایش موج مستطیلی و تشخیص جریان نشتی را کامل می کند.

س: تفاوت بین تست مقاومت VLF و تست دلتای قهوهای مایل به زرد چیست؟

A: تست مقاومت VLF تأیید می کند که آیا عایق کابل می تواند ولتاژ AC مشخص را تحمل کند یا خیر. تست دلتای قهوهای مایل به زرد ضریب تلفات دی الکتریک را برای قضاوت در مورد پیری عایق و درجه خرابی اندازه گیری می کند.

س: چه تنظیمات ولتاژ اختیاری است؟

A: دو مدل: پیک 34 کیلو ولت و پیک 45 کیلو ولت. مدل 34 کیلوولت موج سینوسی تا 24 کیلو ولت RMS / پیک 34 کیلو ولت خروجی می دهد. مدل 45 کیلوولت به 31.8 کیلو ولت RMS / 45 کیلو ولت پیک می رسد.

س: دلتای قهوهای مایل به زرد با چه فرکانسی اندازه گیری می شود؟

A: اندازه گیری دلتای قهوهای مایل به زرد تحت فرکانس فوق العاده پایین 0.1 هرتز انجام می شود.

س: چه محدوده ظرفیت کابلی از تست دلتای قهوهای مایل به زرد پشتیبانی می کند؟

A: مدل 34 کیلوولت: 1 nF ~ 8 μF; مدل 45 کیلوولت: 1 nF ~ 5 μF.

س: آیا تجهیزات می تواند سوابق آزمایشی را صادر کند؟

پاسخ: بله. گزارش های آزمایشی به صورت داخلی ذخیره می شوند و از طریق USB 2.0 قابل صادرات هستند. فایل های صادر شده را می توان با نرم افزار اختصاصی باز کرد تا گزارش های آزمایشی رسمی تولید شود.

س: آیا از تشخیص دقیق عیب غلاف پشتیبانی می کند؟

پاسخ: بله، دستگاه تست از بازرسی غلاف و مکان یابی عیب با حداکثر خروجی 10 کیلو ولت پشتیبانی می کند.

س: نکات ایمنی کلیدی در حین کار؟

A: فقط متخصصان آموزش دیده می توانند واحد را اداره کنند. کابل تست باید قبل از سیم کشی خاموش، زمین و کاملا ایزوله باشد. تست ولتاژ بالا نیاز به نظارت در محل دارد و توقف اضطراری و قفل فشار قوی باید به درستی استفاده شود.

مزایای Weshine

Weshine Electric ابزارهای تست الکتریکی حرفه ای را برای اپراتورهای شبکه برق، تیم های تعمیر و نگهداری کابل، پیمانکاران مهندسی، آزمایشگاه های آزمایش و انواع کاربران صنعتی عرضه می کند. برای تشخیص VLF و کابل دلتای قهوهای مایل به زرد، ما بر عملیات میدانی آسان، خروجی ولتاژ بالا پایدار، اندازه گیری دقیق تلفات، ذخیره سازی کامل داده ها و گزارش عملکردهای پشتیبانی تمرکز می کنیم. ما خدمات یک مرحله ای از جمله راهنمایی انتخاب مدل، تطبیق طرح تست کابل، آموزش عملیات ایمنی و راه حل های تست سفارشی ارائه می دهیم. با تجربه مهندسی فراوان، کنترل کیفیت دقیق، پشتیبانی فنی کامل، راه حل های تست بالغ و خدمات پس از فروش جهانی، ما به مشتریان کمک می کنیم کابل را با داده های آزمایشی واضح و قابل ردیابی، مقاومت در برابر بازرسی و تشخیص عایق را به پایان برسانند. اگر به تجهیزات تشخیصی کابل همه‌جانبه مطمئن نیاز دارید، سیستم تست VLF Tan Delta ما می‌تواند به‌طور کامل نیازهای تست در محل شما را برآورده کند.
